變壓器繞組變形檢測儀

時間：2021-01-04

中試控股博士科研站技術專工為您一一解答：變壓器繞組變形檢測儀

新型快速測試儀測量法

對于大型變壓器，其電感非常大，因此用電橋法測量時，需很多時間，為此為了縮短測量時間可以采用新型快速測試儀，變壓器直流電阻測試儀和感性負載快速測量微歐計等。

中試控股低頻變壓器的繞組全部用銅漆包線繞制。高頻變壓器的繞組稱為原邊繞組、副邊繞組、反饋繞組，它和低頻變壓器相同之處是可以有幾個副邊繞組，不同之處是有的高頻變壓器需要有反饋繞組。高頻變壓器多使用銅漆包線，由于高頻電流有集膚效應，也有使用銅包鋁漆包線的。

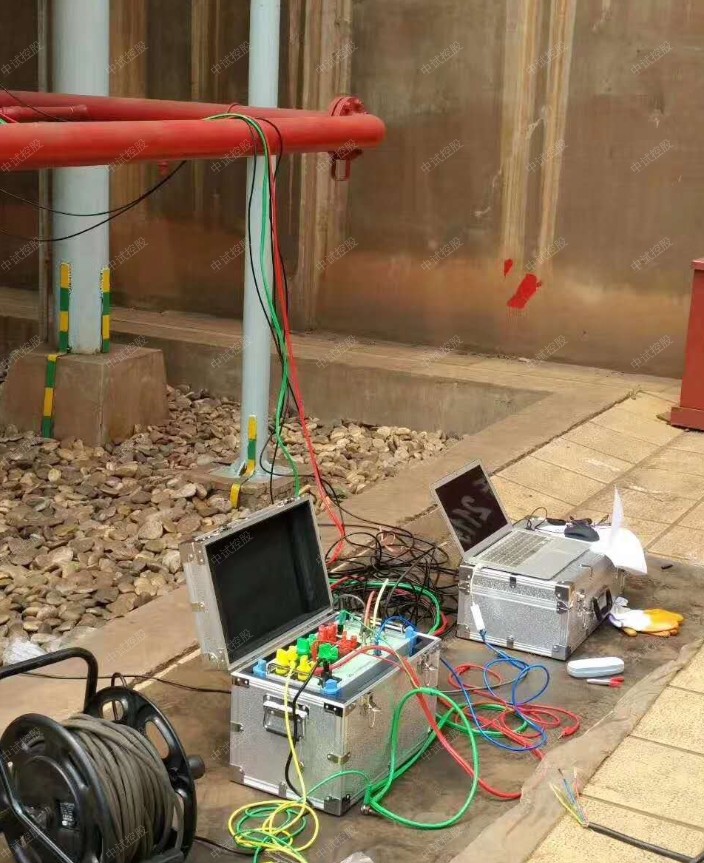

ZSBX-9000變壓器繞組變形測試儀

一，概述

1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；

2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。

4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二，技術特點

1.采用DDS掃頻技術；

2.采用高速，高集成化微處理器設計；

3.雙通道16位AD采樣；

4.自帶高亮度7寸彩色觸摸屏，亮度可調；

5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；

6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；

7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；

8.采用USB2.0接口；

9.主機尺寸：31cmX15cmX15cm；

10.主機重量： 4.0KG。

11.工作電源：AC220V±10%，(50±1)HZ ;

12.工作環境：-10℃～50℃ 濕度<90％無結露。

三，技術參數

1，設置兩種不同的掃描方式：線性掃描，分段掃描；

線性掃描：

10HZ-1MHZ 分辨率0.5KHZ 2000掃描點

100HZ-2MHZ 分辨率1KHZ 2000掃描點

10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）

100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）

自定義起始頻率，掃描間隔，掃描點數（只上位機可用）

分段掃描：

10HZ-100HZ 分辨率1HZ90點

100HZ-1KHZ 分辨率5HZ 180點

1KHZ -10KHZ 分辨率 50HZ 180點

10KHZ-100KHZ分辨率 0.2KHZ 450點

100KHZ –300KHZ 分辨率 0.5KHZ 400點

300KHZ –1000KHZ 分辨率 1KHZ 700點

2，幅值測量范圍：(-100dB） - （+20dB）

3，幅值測量精度：0.1dB；

4，掃描頻率精度：小于0.01%；

5，信號輸入阻抗：大于1MΩ；

6，信號輸出阻抗：50Ω；

7，同相測試重復率：99.5%；

儀器注意方面

變壓器繞組變形檢測儀為保證儀器測量準確性我們需注意：

1.當變壓器剛退出運行時需要散熱，但再試驗時需要終止人為散熱，避免由于溫差造成測量數據的不準確性；
2.儀器在測試是需要預熱15分鐘，在冬天或環溫偏低時需要適當延長預熱時間，保證測量準確性；
3.試驗前應將變壓器套管引線全部拆除；

適用方面

變壓器繞組變形測試儀用于測試各種等級電力變壓器(6kV~750kV)及其它用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。阻抗法電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

什么是變壓器?

變壓器繞組變形檢測儀變壓器是一種靜止的電氣設備，根據電磁感應原理，將一種形態(電壓、電流、相數)的交流電能，轉換成另一種形態的交流電能。利用中試控股電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯(磁芯)。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓(磁飽和變壓器)等。
