串聯諧振交流調試儀

中試控股電力電纜：電壓等級(如10/35/110kV規格等);大長度;截面積;

發電機、電動機：電壓等級(出口電壓或稱工作電壓);試驗電壓(耐壓值);單相對地電容量范圍(如0.2-0.55uF等);

每次耐壓試驗前，將傳感器分別安裝在被試部分，特別是斷路器、隔離開關、母線與各間隔的連接部位絕緣子的連接外殼上。如因傳感器數量有限，使放電或擊穿發生未預報，則應根據監聽放電的情況，降壓斷電后移動傳感器，重新升壓直到找到放電或擊穿部位。

②解體，打開放電氣隔，仔細檢查絕緣情況。在采取必要的恢復措施后，方可進行下一次規定耐壓試驗。

中試控股電力變壓器：電壓等級(如10/35/110/220kV規格等);大容量;試驗性質(中性點耐壓或全絕緣耐壓);單相對地電容量;

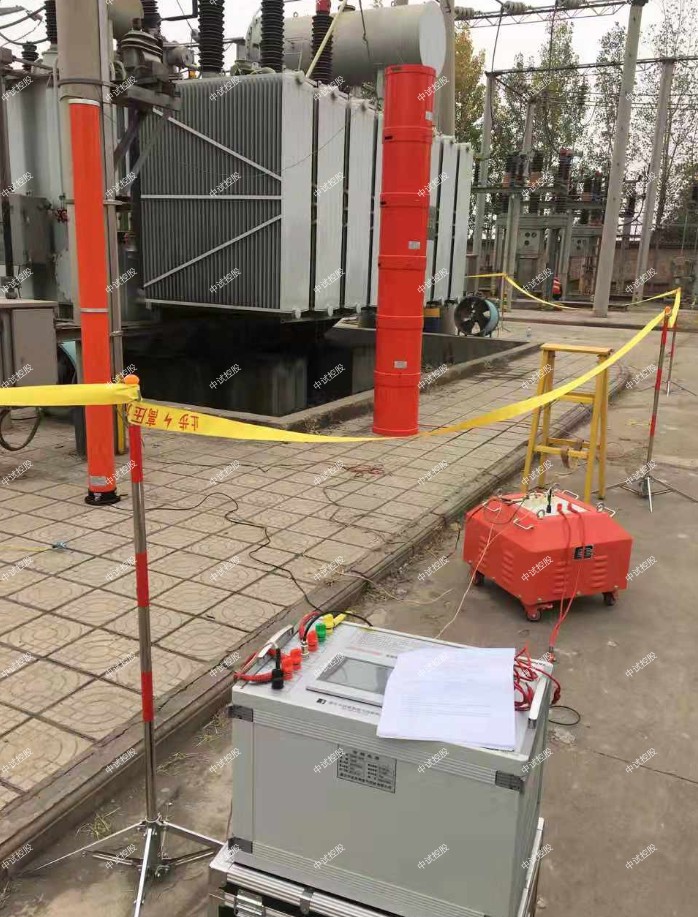

串聯諧振交流調試儀基本試驗步驟和注意事項：按作業指導書的相關程序，現場環境，布置安全設施，按儀器的操作規程進行接線。

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。




二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min








額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-45kVA/3kV/0.4kV             1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結    構：油式；
重    量：約350kg；
尺    寸：700*600*400


變頻電源ZSXB-F-45kW/380V                 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-405kVA/54kV                2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結    構：油式；
重    量：約750kg；
尺    寸：Φ650*900mm


電容分壓器ZSFR-60kV/1000pF                1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重    量：約12kg；
尺    寸：Φ160*850mm


串聯諧振交流調試儀補償電容分壓器ZSFRC-60kV/10000pF             1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重      量：12kg；
尺      寸：Φ150*600mm；

   1、必須將被試設備絕緣檢測合格；

   2、應先空試，尤其是發電機直流耐壓前，必須記錄I0 ；

   3、應消除表面泄漏和雜散電流影響，引入屏蔽，擦拭干凈表面；

   4、非被試側三相應接地短接；

   5、精神集中，關注微安表的變化；

   6、測試完后必須充分放電后才能進行換相；

   7、記錄環境溫度，如變壓器繞組連同套管的泄漏與溫度有很大關系，應記錄準確。

安規中的相關內容：

  （1）試驗設備的接地，應使用4mm2的多股軟銅線；

  （2）被試品的外殼和非被試相應可靠接地，高壓引線盡量縮短，有安全距離，不得影響放電；

  （3）應掛“止步，高壓危險”牌；

  （4）合閘前應檢查設備的零位；

  （5）應大聲喧唱；

  （6）進行電機、電容、電纜耐壓后，應先用帶電阻的接地棒放電，然后直接放電；

（7）雷電天氣或6級以上風時，嚴禁戶外高試。

 對于直流高壓發生器和標準測試桿應每年檢驗一次

10kVA/100kV全自動工頻耐壓試驗裝置特點

● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；

● 全中文界面，操作簡單明了，可適應多種應用場合；

● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了的安全性、可靠性；

● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；

● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；

● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；

● 試驗結果聲音功能，試驗通過或試驗失敗時，設備會發出不同的聲音，試驗人員可直接由聲音辨認試驗的結果；
