串聯諧振交流檢測儀

若GIS分段后進行耐壓試驗的進出線間隔較多，而試驗過程中發生非自恢復放電或擊穿，僅靠人耳的監聽難以判斷故障發生的確切位置，且容易發生誤判斷而浪費人力、物力和對設備造成不必要的損害。若在現場采用以放電產生沖擊波而引起外殼振動波原理的故障定位器，就可以確定放電間隔。

串聯諧振交流檢測儀設備遵循標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

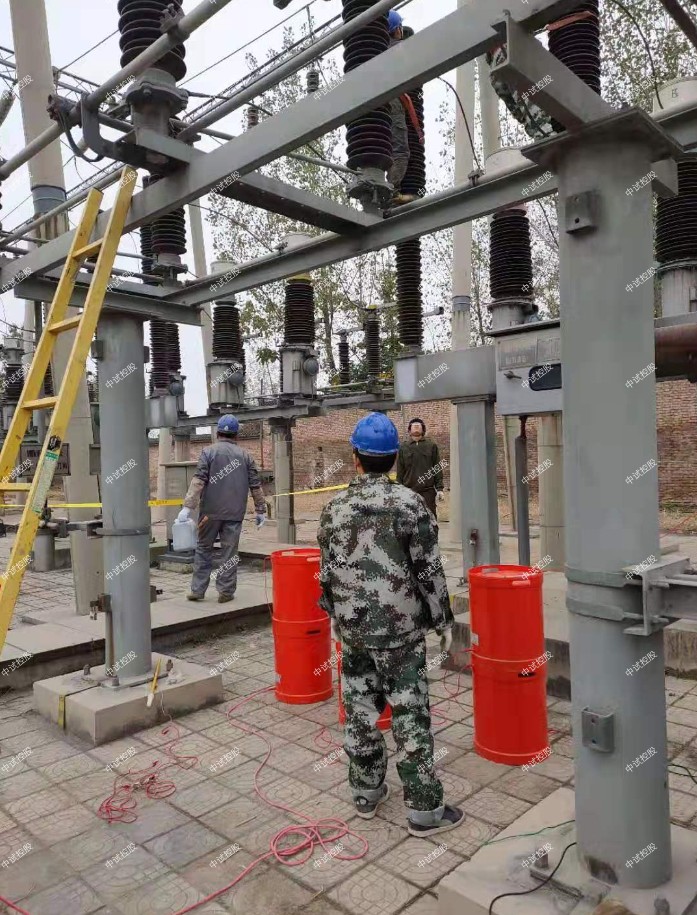

10kV電纜變頻串聯諧振3km


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。




額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；


中試控股變頻電源ZSXB-F -6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；


電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

什么是工頻耐壓試驗

工頻耐壓試驗試驗又可分為：

1、工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。

2、直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。

3、串聯諧振耐壓試驗：利用串聯諧振在被試品上獲得高電壓，優點是體積小。

4、變頻串聯諧振耐壓試驗裝置：就是在串聯諧振耐壓試驗的基礎可以通過調頻調感的方式進行調壓。體積更小。

5、程控超低頻耐壓試驗裝置：替代工頻諧振變壓器，用于發電機，電纜，電力器等大容性設備的交流耐壓試驗。

串聯諧振交流檢測儀交流耐壓試驗的分析判斷

若出現下述情況，表明絕緣將要擊穿或已經擊穿，必須及時采取應急措施，并找出原因：
（1）電壓表指針擺動很大。
（2）毫安表的指示急劇增加。
（3）絕緣有燒焦氣味或冒煙。
（4）被試發電機內部有放電響聲。
（5）過電流保護跳閘等。
      如果耐壓后的絕緣電阻比耐壓前降低30%以上，則認為試驗未通過。
