電纜絕緣耐壓測試裝置

交流耐壓試驗是發電機絕緣試驗項目之一，它的優點是試驗電壓和工作電壓的波形、頻率一致，作用于絕緣內部的電壓分布及擊穿性能比較等同于發電機的工作狀態。無論從劣化或熱擊穿的觀點來看，交流耐壓試驗對發電機主絕緣是比較可靠的檢查考驗方法。

由于有上述優點，所以交流耐壓試驗在電機安裝、檢修和運行以及預防性試驗中得到  普遍地采用，成為必做項目。

那么，交流耐壓試驗會不會對發電機的絕緣造成影響，會造成哪些影響？這是一般運行人員關心的問題，無疑地電機絕緣體內不可避免地會有氣體，如處于強烈的交流電場之下，氣體游離和絕緣氧化同時集中而產生熱量，繼而游離爆炸，可能使云母絕緣遭受損害。這種電氣性能的游離化學過程叫做“電氣老化”。

10kV電纜耐壓變頻串聯諧振


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


中試控股變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

1被試品要求

電纜絕緣耐壓測試裝置3交流耐壓試驗程序

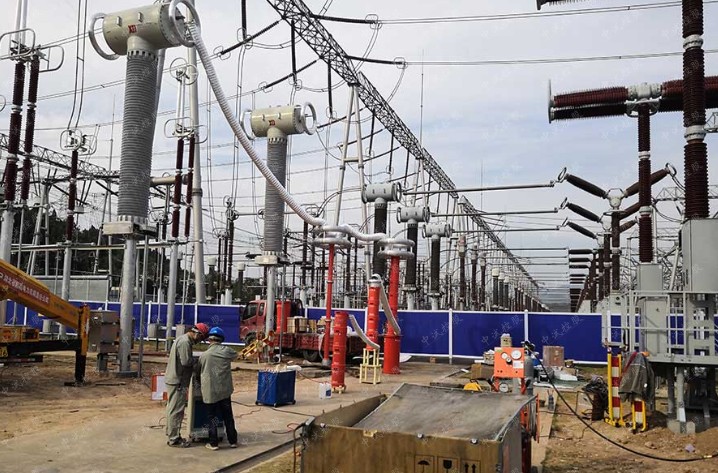

GIS現場交流耐壓試驗的第一階段是“老練凈化”，其目的是清除GIS內部可能存在的導電微粒或非導電微粒。這些微粒可能是由于安裝時帶入而清理小凈，或是多次操作后產生的碎屑，或是緊固件的切削碎屑和電極表面的毛刺而形成的。“老練凈化”可使可能存在的導電微粒移動到低電場區或微粒中和燒蝕電極表面的毛刺，使其不再對絕緣起危害作用。“老練凈化”電壓值應低于耐壓值，時間可取數分鐘到數十分鐘。

第二階段是耐壓試驗，即在“老練凈化”過程結束后進行耐壓試驗，時間為1min。

GIS應完全安裝好，SF6氣體充氣到額定密度，已完成主回路電阻測量、各元件試驗以及SF6氣體微水含量和檢漏試驗。所有電流互感器二次繞組短路接地，電壓互感器二次繞組開路并接地。

電纜絕緣耐壓測試裝置交流耐壓試驗前，應將下列設備與GIS隔離開來：

(1)高壓電纜和架空線；

(2)電力變壓器和大多數電磁式電壓互感器（若采用調頻式串聯諧振耐壓試驗裝置，試驗回路經頻率計算不會引起磁飽和，且耐壓標準一樣，也可以與主回路一起做耐壓）；

(3)避雷器和保護火花間隙。

GIS的每一新安裝部分都應進行耐壓試驗，同時，對擴建部分進行耐壓時，相鄰設備原有部分應斷電并接地。否則，對于突然擊穿給原有部分設備帶來的不良影響應采取措施。

2電纜絕緣耐壓測試裝置試驗電壓的加壓方法

試驗電壓應施加到每相導體和外殼之間，每次一相，其他非試相的導體應與接地的外殼相連，試驗電壓一般由進出線套管加進去，試驗過程中應使GIS每個部件都至少施加一次試驗電壓。同時，為避免在同一部位多次承受電壓而導致絕緣老化，試驗電壓應盡可能分別由幾個部位施加。現場一般僅做相對地交流耐壓，如果斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞，或已經過解體，應做斷口交流耐壓，耐壓值與相對地交流耐壓值可取同一數值。若GIS整體電容量較大，耐壓試驗可分段進行。
