電纜絕緣耐壓檢測裝置

感應耐壓試驗則可使試驗電壓沿著繞組軸向高度的分布與運行時電位分布相對應。試驗過程中，難免會出現局部放電現象，本文將以不同電壓等級的干式變壓器為例，為大家介紹感應耐壓局部放電試驗的計算方法。

現在高壓大容量變壓器大部分采用中性點半絕緣結構，繞組首末端對地絕緣強度不同，不能承受同一對地試驗電壓。

電纜絕緣耐壓檢測裝置當試驗電壓的頻率等于或小于2倍額定頻率時，其全電壓下的施加時間為60S。

當試驗頻率超過2倍的額定頻率時，試驗持續時間為：

120×（額定頻率）（S ）/試驗頻率   但不少于15s

工頻交流耐壓試驗（以下稱交流耐壓試驗）應在被試品的絕緣電阻及吸收比測量、直流泄露電流測量級介質損耗正切值tgδ測量均合格之后進行。

一一般要求

電纜絕緣耐壓檢測裝置如在這些非破壞性試驗中已查明絕緣有缺陷，則應設法消除，并重新試驗合格后才能進行交流耐壓試驗，以免造成不必要的損失。

箱變的耐壓試驗，建議在二次回路調試前進行。

二試驗目的

考驗被試品絕緣承受各種過電壓能力，保證設備安全運行。

三試驗方法及步驟

3.1、試驗方法

交流耐壓試驗的接線，應按被試品的要求（電壓、容量）和現有試驗設備條件來決定。通常試驗時采用工頻耐壓試驗裝置（包括控制部分和升壓部分）來進行試驗，現場通常對控制回路加以簡化，如圖1所示。

3.2、試驗準備

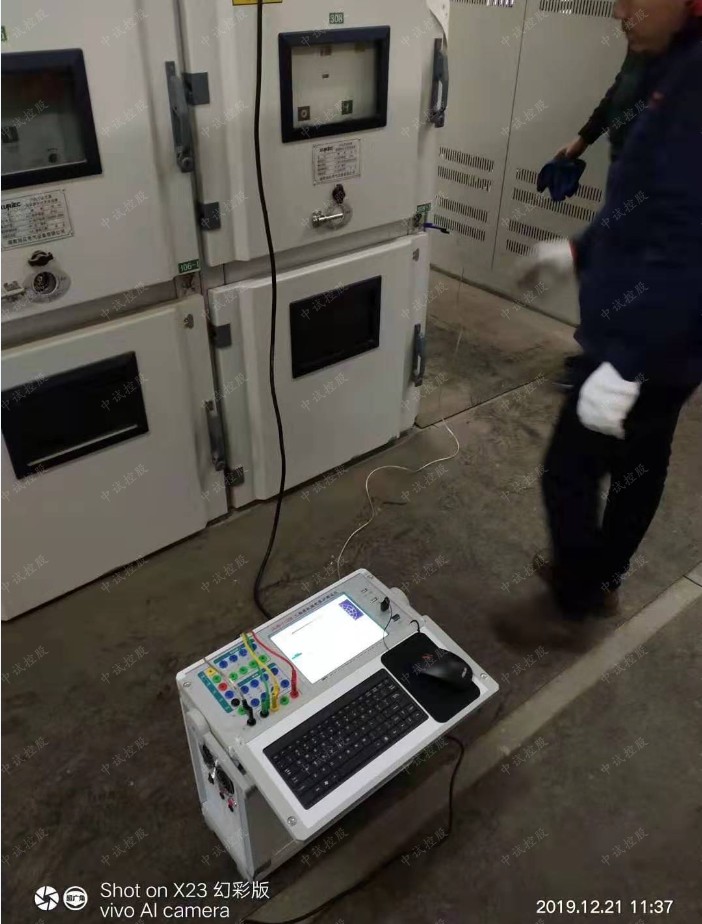

1.試驗操作人員必須帶絕緣手套，穿絕緣鞋，如圖2所示。

2.試驗驗前必須確保下列元器件已經退出：電壓互感器、避雷器、帶熔斷器的手車、站用變壓器、高壓電纜；

3.試驗前，試驗相關人員必須了解試驗品的詳細參數；電壓等級，海拔高度；

35kV變頻電纜串聯諧振1km
一、簡介




ZSBX-35kV變頻電纜串聯諧振1km




1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。








二、技術參數
試品對象




1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。








額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；




激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約48kg；




變頻電源ZSXB-F-7.5kW/220/380V            1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB




高壓電抗器ZSDK-33.75kVA/27kV            4節
額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感 量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約40kg；




電容分壓器ZSFRC-60kV/1500pF             1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；




三、設備組合




被試品對象




電抗器33.75kVA/27kV四節




激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km




使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km




使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器




使用電抗器兩節串聯3kV≤42kV

ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

ZSBP-108KVA/108KV變頻諧振試驗裝置技術指標

1．額定電壓：108KV

被試品的：

22kV---滿足10kV電纜交流耐壓試驗；

52kV---滿足35kV電纜交流耐壓試驗；

72kV---滿足35kV變壓器交流耐壓試驗；

80kV---滿足110kV變壓器中性點交流耐壓試驗；
