電纜60分鐘耐壓檢測儀

一10KV干 式 變 壓 器

（1）變 壓 器 參 數

1、額定容量 ：2500KVA

2、額定電壓 ：10.5/0.4KV

3、額定電流 ：144/3608A

4、空載電流%：1.4%

（2）計算施加電壓

1、空載電流： I=3608×1.4%=50.5A

2、對Y，yno接線變壓器局放試驗

按繞組接到不接地系統：

系統高電壓：Um=12KV

局放試驗預加電壓： U1=1.5Um=1.5×12=18KV

局放試驗電壓： U2=1.1Um=1.1×12=13.2KV

中試控股變壓器變比  ：  K=10.5/√3/0.4/√3=26.25

1.5Um電壓下的二次電壓：U=1.5Um×2/3÷26.25=457V

1.1Um電壓下的二次電壓：U=1.1Um×2/3÷26.25=335V

變壓器感應耐壓試驗：

試驗電壓取兩倍的額定電壓：  Us==21KV

在二次側ao施加電壓，變比為  K=10.5/√3/0.4/√3=26.25

二次電壓：U==21000×2/3÷26.25==533.3V

3、對D，yn11接線變壓器局放試驗

按繞組接到不接地系統：

系統高電壓：Um=12KV

局放試驗預加電壓： U1=1.5Um=1.5×12=18KV

局放試驗電壓： U2=1.1Um=1.1×12=13.2KV

變壓器變比  ：  K=10.5/0.231=45.5

在二次側ao施加電壓

1.5Um電壓下的二次電壓：U=1.5Um÷45.5=395V

1.1Um電壓下的二次電壓：U=1.1Um÷45.5=290V

變壓器感應耐壓試驗：

試驗電壓取兩倍的額定電壓：  Us==21KV

在二次側ao施加電壓，變比為  K=10.5/0.4/√3=45.5

二次電壓：   U==21000÷45.5==461.5V

4、勵磁變容量：

S=U×I=533.3×50.5=26.91KVA

變頻串聯諧振耐壓裝置主要由變頻電源，激勵變壓器，電抗器，電容分壓器組成，適用于大容量、高電壓電氣設備的交流耐壓試驗。

10kV電纜變頻串聯諧振3km


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。






二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。




額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；


變頻電源ZSXB-F -6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；


電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

下面我們以35KV主力變壓器為被試品，為大家實例講解如何使用串聯諧振進行交流耐壓試驗。

首先是對串聯諧振進行選型與配置，由于35KV主力變壓器對地電容值小于0.02UF，電抗器為100H，因此我們直接串聯電抗器。

電纜60分鐘耐壓檢測儀準備工作

開始進行耐壓試驗之前，要對現場環境進行考察，溫度過高或濕度太大都會對試驗結果產生影響。

進行接線操作前先用兆歐表對變壓器進行絕緣測量。只有在絕緣電阻值符合標準的情況，才可以進行耐壓試驗。

電纜60分鐘耐壓檢測儀接線方法

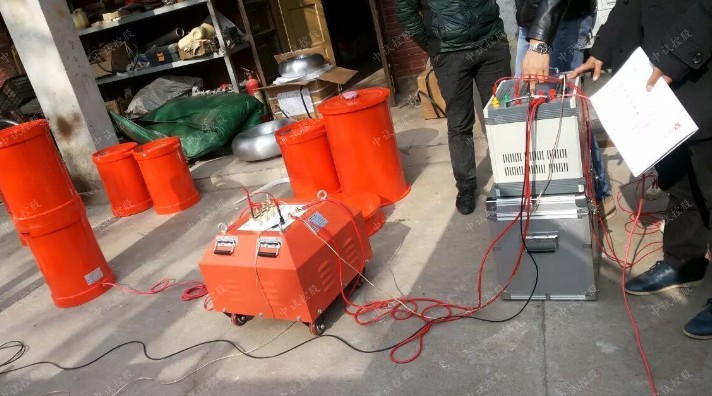

將變頻電源的安全接地線接好，再將變頻電源的輸出與激勵變壓器的輸入進行連接，中試控股激勵變壓器接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端連接，電容分壓器下端將分壓信號線和接地線分別連接變頻電源和接地線。將被試品變壓器高壓側與電抗器頂端連接，變壓器低壓側短接接地。

電纜60分鐘耐壓檢測儀操作步驟

中試控股變頻電源接通電源，電源可以接220V或380V，接220V時接AC兩相，接380V時接ABC三相（注意：當接220V 時變頻電源輸出功率減半）。

打開變頻電源開關，點擊進入參數設置頁面，首先設置試驗電壓，這里試驗電壓為68KV，所以直接點擊設置為68KV，儀器會自動設置過壓保護，和閃絡保護，過壓保護為試驗電壓的1.1倍，閃絡保護為試驗電壓的是0.4倍，過流保護默認為裝置的額定電流。

起始頻率默認為20Hz，終止頻率默認為300Hz。起始電壓默認為30V，分壓器比以出裝置默認為準。

參數設置完成后點擊返回（在此通知試驗同事拉起圍欄，將要進行耐壓試驗，防止人員觸碰）。儀器會返回上一級主界面，進入主界面點擊自動試驗，可以看到我們設置的參數設置。

點擊開始試驗，儀器會自動尋找諧振點，自動升壓，升壓到試驗電壓時儀器會自動進入到耐壓計時，當耐壓時間到達后自動降壓。

在升壓的同時需要關注低電壓和低電流。試驗完成后點擊保存，保存試驗報告并打印。
