變頻串聯諧振成套裝置

工頻耐壓試驗安全要注意的六點

查明原因后再做試驗。

① 電壓表指針擺動很大；

② 發現絕緣燒焦的異味、冒煙現象；

③ 被測試品內有不正常的聲音。

變頻串聯諧振成套裝置交流耐壓試驗是鑒定電力設備絕緣強度有效和直接的方法。
    電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化。其中包括整體劣化和部分劣化。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部。各種預防性試驗方法，各有所長，均能分別發現一些，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。直流耐壓試驗雖然試驗電壓比較高，能發現一些絕緣的弱點，但是由于電力設備的絕緣大多數都是組合電介質，在直流電壓的作用下，其電壓是按電阻分布的，所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現，例如發電機的槽部在直流下就不易被發現。交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要方法。

但是由于交流耐壓試驗所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣的發展，因此，從某種意義上講，交流耐壓試驗是一種試驗。

試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

試驗變壓器和控制箱應有可靠的接地；

為了確保變壓器可以一切正常運作，應常常開展以下幾類檢測：

(1)、溫度測試。變壓器運作情況是否一切正常，溫度的高矮是很關鍵的。技術規范要求頂層油溫度不能超過85C(即溫度55C)。通常變壓器都配有專用型溫度測量設備。

(2)、負載測量。以便提升變壓器的使用率，降低電磁能的損害，在變壓器運作中，務必測量變壓器真實能擔負的供電系統工作能力。測量工作中一般在每個時節用電量高峰期時期開展，用鉗形電流表立即測量。電流應是變壓器額定電壓的70～80%，超出時表明過負載，應先調節。

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介

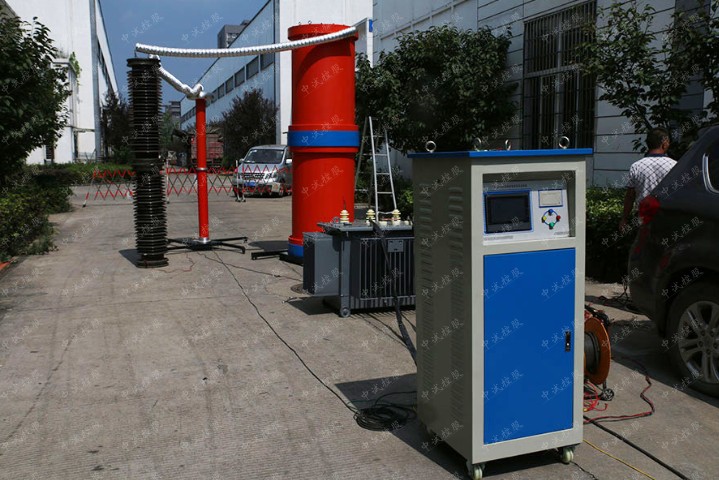

ZSBX-35kV開關母線變頻串聯諧振


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


中試控股電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


中試控股變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

變壓器絕緣油時需要做哪些試驗?

(3)、工作電壓測量。技術規范規定工作電壓變化范疇應在額定電流±5%之內。假如超出這一范疇，應選用分連接頭開展調節，使工作電壓超過要求范疇。通常用電流表各自測量次級線圈端電壓和未端端電壓。

(4)、接地電阻測量。以便使變壓器自始至終處在一切正常運作情況，務必開展接地電阻的測量，防止絕緣層脆化。測量時要想方設法使變壓器終止運作，運用搖表測量變壓器接地電阻值，規定測定電阻器高于之前所測值的70%，采用搖表時，底壓電磁線圈可選用500伏額定電壓的。 有的變壓器中性點立即接地裝置，有的變壓器中性點經空隙接地裝置，變壓器中性點的維護關鍵是體現接地裝置常見故障。

變頻串聯諧振成套裝置變壓器耐壓試驗

狀況1：當系統軟件產生接地裝置常見故障，中性點接地的變壓器應安置零序電流維護，可由每段構成，第一段各帶2個期限，短期限姿勢于斷掉母聯或按段隔離開關，變小常見故障危害范疇，長期限姿勢于斷掉變壓器各側隔離開關。

狀況2：當系統軟件產生接地裝置常見故障，中性點接地的變壓器跳開后，電力網零序電壓上升或串聯諧振過壓等都是嚴重危害中性點不接地裝置的變壓器中性點絕緣層。因而，中性點不接地裝置的變壓器應安置零序電壓維護或空隙零序電流維護。

試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；

在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，
