變頻諧振實驗裝置

變頻串聯諧振耐壓試驗裝置在使用時應該注意的那些問題，近年來隨著電力改造的不斷升級以及全社會用電量的穩步回升，電力電纜的檢測行為越來越多，而變頻串聯諧振設備又在電力電纜檢測中扮演著非常重要的地位，那么在變頻串聯諧振耐壓試驗裝置使用的時候應該注意哪些問題呢？
    首先關于人員方面，由于變頻串聯諧振設備屬于高壓設備，參與試驗人員為了安全起見，不得少于兩人，而且人員在操作設備之前必須熟讀設備的使用說明書，做到設備該如何使用了然于胸，同時操作設備的人員必須持證上崗，而且必須按照相關標準和規定進行操作，不可馬虎大意。

35kV電纜變頻串聯諧振3km，10kV電纜7km
一、簡介
ZSBX-35kV電纜變頻串聯諧振2km


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試品對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min






設備組合


被試品對象


電抗器67.5kVA/27kV四節


激勵變壓器輸出端選擇35kV/300mm2電纜2km


使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km


使用電抗器四節并聯1.5kV10kV開關、互感器


使用電抗器兩節串聯3kV





額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV                       1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約85kg；


中試控股變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-67.5kVA/27kV                    4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


中試控股電容分壓器ZSFRC-60kV/1500pF                      1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

變頻諧振實驗裝置進行工頻交流或直流耐壓試驗的實踐與標準要求

經過多年試驗工作的實踐,試驗單位對于極化指數也掌握了一定的規律,因此這次修編中,在發電機、變壓器等章節內,對極化指數測量也作出了具體規定。對于大容量、高電壓的設備作極化指數測量,是絕緣判斷的有效手段之一,望今后積累經驗資料更加完善該項測試、判斷技術。

為了標準中關于低壓電器的有關規定及現行標準《三相異步電動機試驗方法》GB1032中的有關規定盡量協調致,將電壓等級分為5檔,即100V以下、500V以下至100V,

300V以下至500V,10000V以下至3000V和10000V及以上,使規定范圍更為嚴密。

    為了保證測試精度,本標準規定了兆歐表的量程。同時對用于極化指數測量的兆歐表,規定其短路電流不應低于2mA。規定了本標準的高壓試驗方法應按現行標準(高壓試驗技術第1部分:一般定義及試驗要求》GB/T16927.1、(高壓試驗技術第2部分:測量系統》GB/T16927.2和《現場絕緣試驗實施導則》DL/T474.1~DL/T474.5及相關設備標準的規定執行,進行綜合、統一,便于將試驗結果進行比較分析。

    變頻諧振實驗裝置其次關于場地方面，必須選擇遠離居民區、空曠安全的場地，下雨天不可在戶外進行試驗，試驗開始后不得讓無關人員隨意接近變頻串聯諧振設備。

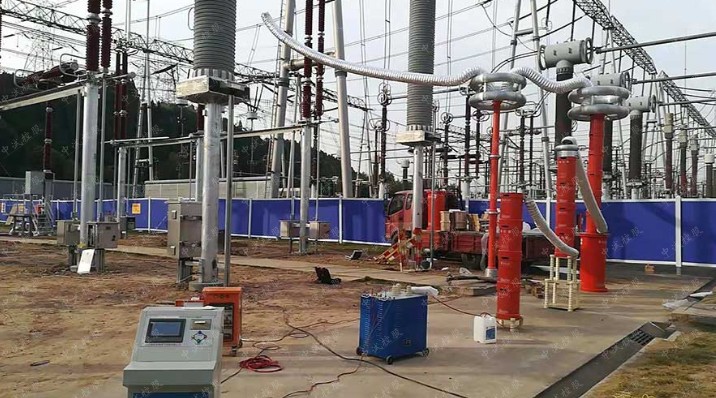

    關于接線方面，變頻串聯諧振試驗設備諧振電抗器、分壓器、勵磁變壓器等應該盡量靠近被試驗的電纜以求盡量讓接線比較短，同時應該做好接地準備，接地線也應該盡量短，串聯諧振。
    由于變頻串聯諧振屬于高壓電器設備，在使用的時候一定要注意使用人員的安全，注意到以上這些事項可以減少使用的風險。

試驗電壓應到每相導體和外売之間,每次一相,其他非試相的導體應與接地的外殼相連,試驗電壓一般由進出線套管加進去,試驗過程中應使GIS每個部件都至少試驗電壓。同時,為避免在同一部位多次承受電壓而導致絕緣老化,試驗電壓應盡可能分別由幾個部位。現場一般僅做相對地交流耐壓,如果斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞,或已經過解體,應做斷口交流耐壓,耐壓值與相對地交流耐壓值可取同一數值。若GIS整體電容量較大,耐壓試驗可分段進行。
