調頻式串聯諧振耐壓試驗裝置一些建議
時間：2021-04-12
調頻式串聯諧振耐壓試驗裝置一些建議
高壓電機耐壓要多少
耐壓使用的是6000V和10000V電壓，也有3300V和6600V的電壓等級。高壓電機產生是由于電機功率與電壓和電流的乘積成正比，因此低壓電機功率增大到一定程度(如300KW/380V)電流受到導線的允許承受能力的限制就難以做大。
調頻式串聯諧振耐壓試驗裝置一些建議根據實際而定方式：電機容量大小與電源容量且1000KW以下的可直接啟動，這時的沖擊電流是額定值的3-6倍，為了防止沖擊電流過大。
對于大電機必須考慮減少啟動電流的啟動方式：有串電抗啟動，變頻啟動，液力偶合器啟動等多種方式，有復雜有簡單，由于電壓高,電流沖擊大，電機制造必須滿足過電壓的要求，絕緣等級要求較高。

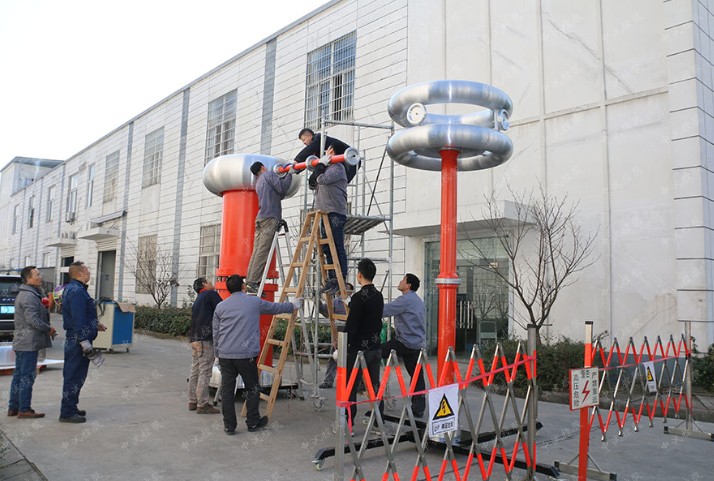

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km
1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。
二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min
額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫 升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；
中試控股激勵變壓器ZSJLB-45kVA/3kV/0.4kV 1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結 構：油式；
重 量：約350kg；
尺 寸：700*600*400
中試控股變頻電源ZSXB-F-45kW/380V 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪 聲 水 平：≤50dB
中試控股高壓電抗器ZSDK-405kVA/54kV 2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結 構：油式；
重 量：約750kg；
尺 寸：Φ650*900mm
電容分壓器ZSFR-60kV/1000pF 1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重 量：約12kg；
尺 寸：Φ160*850mm
補償電容分壓器ZSFRC-60kV/10000pF 1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重 量：12kg；
尺 寸：Φ150*600mm；
為什么在耐壓測試前進行絕緣測試？
調頻式串聯諧振耐壓試驗裝置一些建議電氣檢查中，都要首先進行絕緣檢查，絕緣檢查既簡單又重要，說簡單，是因為只用搖表就可以準確的判斷出合格與否，說重要，是因為任何設備，只要絕緣不合格就絕對不能使用，就沒有必要進行其它項目檢查。只有絕緣合格，才有逐步進行其它項目檢查的意義。同時絕緣是所有的電氣設備都要檢查的，即使是弱電電氣也必須要絕緣合格才能投入運行，而耐壓試驗只做重要的電氣設備，以高壓電氣設備為主。所以耐壓試驗只做重要的電氣設備安裝后、大修后或預防性試驗才做耐壓試驗，一定要先測量電氣設備的絕緣電阻、泄漏電流、介損等，各方面都合格，沒有發現任何缺陷，才做耐壓試驗。
耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，試驗電壓一般是運行電壓的2-3倍，因此通過試驗后，設備有較大的安全裕度，所以耐壓試驗是保證電力設備安全運行的一種重要方法。耐壓如果設備有局部游離性缺陷及絕緣老化的弱點，經不住耐壓試驗，就可能把設備擊穿損壞。
在帶負載時，電網側功率因數可達到95%以上。在輸出側采用多級PWM技術，dv/dt小，諧波少，滿足普通異步電機的需要。可根據負載的需要設計變頻器的輸出電壓，是解決6KV、10KV電機調速的較好辦法。
50Hz時，電機容抗約為17MΩ，電容泄漏電流相對于變壓器容量來說，微不足道。光憑電容參數不能判斷。對于合格電機而言，變壓器容量是足夠的，對于故障電機，可能會因為容量偏小不能準確判斷故障原因
