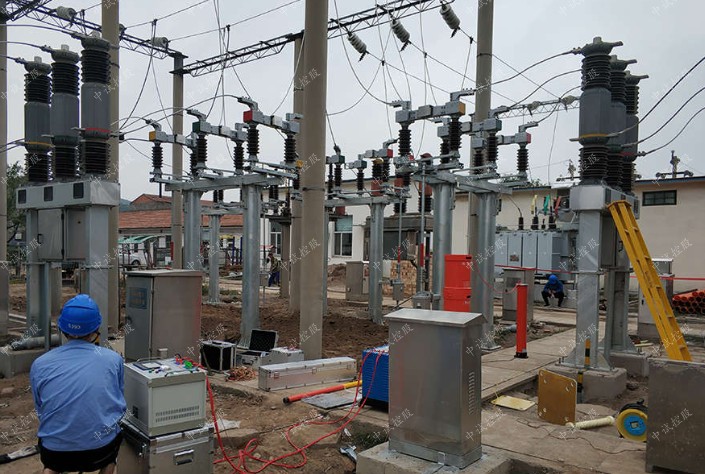

變電站變頻串聯諧振試驗裝置

電纜外護套直流耐壓試驗在哪個標準規定的?

一般電纜無外護套耐壓試驗的要求，電纜直流耐壓一般是標準中的規定（工頻電壓的1.5倍），方法GB/T3048.14-2007,護套可以經過直流檢測，方法為GB/T3048.10-2007。

變電站變頻串聯諧振試驗裝置為什么要要對交流耐壓試驗的標準電壓和耐壓時間進行

交流耐壓試驗對于固體有機絕緣來說屬于破壞性試驗，它會使原來存在的絕緣弱點進一步（但又未在耐壓時擊穿），使絕緣強度逐漸降低，形成絕緣內部劣化的累積效應，這是我們所不希望的。但對純瓷套管、充油套管及支持絕緣子則例外，因為他們幾乎沒有累積效應故對這些運行中的設備就直接取試驗電壓標準。

10kV電纜變頻串聯諧振3km


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。




額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；


變頻電源ZSXB-F -6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件最高溫度≤65K;
噪 聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；


電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

中試控股變壓器試驗中 工頻耐壓 感應耐壓 外施耐壓 有何區別 以及在不同等級變壓器試驗中的試驗電壓數值

因此，必須正確地選擇試驗電壓的標準和耐壓時間。試驗電壓越高發現絕緣有效性越高，但被試品被擊穿的可能性越大，累積效應也越嚴重。反之，試驗電壓低又使設備在運行中擊穿的可能性增加。具有夾層絕緣的設備，在長期運行電壓的作用下，絕緣具有累積效應，所以現行有關標準規定運行中設備的試驗電壓，比試驗電壓有所降低，且按不同設備區別對待

外施耐壓試驗 ， 外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，也曾稱工頻耐壓試驗。它是不同側繞組間和繞組對地間的絕緣性能，也就是變壓器主絕緣的水平，所以只適用于全絕緣變壓器。

全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即了變壓器的縱絕緣水平。

變電站變頻串聯諧振試驗裝置交流耐壓試驗主要用于以下方面：

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、發電機 的交流耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、6kV-500kV變壓器 的工頻耐壓試驗 5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。

先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
