工頻諧振試驗裝置

要看高壓電纜的類型，如果是充油電纜，交、直流都可以做。

但是現在用的高壓交流電纜，大部分是交聯電纜，只能做交流耐壓而不能做直流耐壓，否則會對電纜絕緣產生傷害

工頻諧振試驗裝置原因如下：

1)直流電壓對交聯聚乙烯絕緣,有積累效應,即“記憶性”。一旦電纜有了由于直流試驗而引起的“記憶性”,它就需要很長時間來釋放留在電纜中的直流電荷。而當該電纜投入運行時,直流電荷便會疊加在交流電壓峰值上,產生“和電壓”,遠超過電纜的額定電壓,使絕緣加速老化,縮短使用時間。

2)直流電壓分布與實際運行的交流電壓不同,直流電場分布受電阻率影響,而交流下電場分布與電阻率和介電系數都有關。因此直流耐壓試驗并不能象交流耐壓一樣可以準確地反映電纜的機械損傷等明顯問題,直流試驗合格的電纜,投入運行后,在正常工作電壓作用下,也會發生絕緣故障。

測量時要注意以下事項。

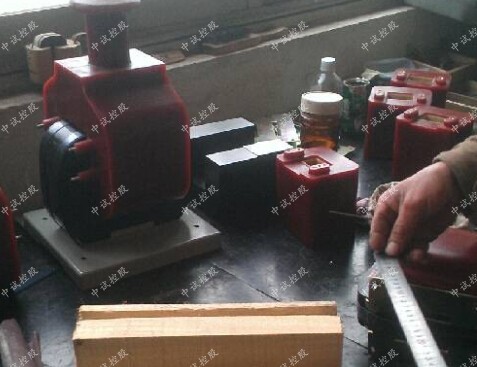

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

(1)試驗前將電纜放電、接地，以保證安全和測試結果準確。

(2)絕緣電阻表要放在平穩的地點，防止操作時用力不均勻而使絕緣電阻表搖晃，導致讀數不準。

(3)在絕緣電阻表未與測量設備連接而空搖時，指針應指在“。。”位置。如果不在這一位置，就表明絕緣電阻表受過碰撞，指針和線圈的位置改變或線圈已受潮，此時測得的電阻值就會不準確。

(4)電纜終端頭套管表面要擦拭干凈，以減少表面泄漏。如果表面泄漏嚴重而又不易排除，就必須用絕緣電阻表的屏蔽樁頭，將表面絕緣完全撇開到絕緣電阻表指示之外。此時自“屏蔽”樁頭引出的導線要接在電纜芯的兩端套管或絕緣上，而用另一電纜芯作為屏蔽線的回路（見圖8-6-4），中試控股用金屬軟線在電纜終端頭的套管上纏繞幾匝，再用導線接到絕緣電阻表的屏蔽樁頭上。

(5)從絕緣電阻表的火線樁頭“L'接到被試設備上的一條引線的絕緣電阻，相當于與被試設備的絕緣電阻并聯，因此要求該引線的絕緣電阻較高，并且不能拖在地上。

(6)操作絕緣電阻表時，手搖發電機要以額定轉速120r/min左右。如果速度時快時慢，則指針就會晃動不定。

(7)中試控股工頻諧振試驗裝置在測量絕緣電阻兼測吸收比時，中試控股要先將發電機搖到額定轉速，再把火線引線搭E，并從搭上時就開始計算時間。當開始搖動時，發電機的速度從零逐漸上升，需要一定時間才能達到額定轉速，所以電壓也是逐步上升的。如果在搖動前就把線接好，則會使絕緣材料的吸收過程復雜化，得出的測量結果是不準確b。

(8)測量完畢或者需要再測量時，要將電纜放電、疃地，電纜線路較長及其絕緣良好時，放電、接地時間不能少于。

(9)電纜線路的絕緣電阻值會受許多外界條件的景日，所以在測試報表上要注明所有可能影響絕緣電阻值的的條件。

測得的絕緣電阻值雖可作為判斷電纜線路絕緣狀的參數，但不可作為淘汰電纜的依據。電纜線路能否投入行，要通過直流耐壓試驗來確定。
