全自動耐壓測試儀

高壓電纜進行直流耐壓試驗的問題主要表現在哪些個方面？

1.直流電壓下，電纜絕緣的電場分布取決于材料的體積電阻率，而交流電壓下的電場分布取決于各介質的介電常數，特別是在電纜終端頭、接頭盒等電纜附件中的直流電場強度的分布和交流電場強度的分布完全不同，而且直流電壓下絕緣老化的機理和交流電壓下的老化機理不相同。因此，直流耐壓試驗不能模擬高壓電纜的運行工況。

1、全自動耐壓測試儀耐壓測試(puncture test)是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。分工頻耐壓試驗和直流耐壓試驗兩種。

2、工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。

3、直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。

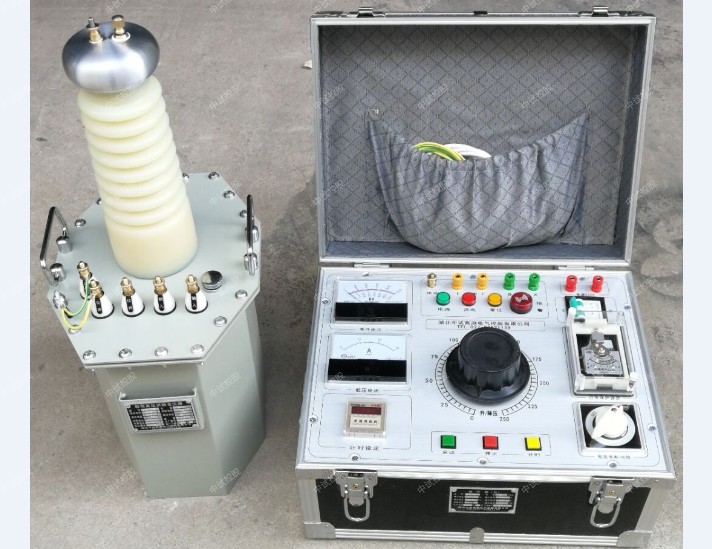

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA


中試控股控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

中試控股電磁式電壓互感器感應耐壓試驗結果小結：

1、當試驗頻率從150Hz變為200Hz時，鐵芯更不容易飽和；

2、用7.5KVA多倍頻感應耐壓試驗裝置，可以完成感應耐壓試驗；

2.1 、在100/3繞組，獨立完成試驗；

2.2 、在100/根3繞組，增加一個中間變壓器160V/450V，可以成功完成電磁式電壓互感器感應耐壓試驗；

3、全自動耐壓測試儀多倍頻發生器配置了分壓器，可以滿足規程：必須在高壓端測電壓的要求，避免了容升電壓的影響。

4、在做多倍頻感應耐壓試驗（電磁式電壓互感器感應耐壓試驗）時，中試控股多倍頻比三倍頻有輸出頻率多、體積小、重量輕的優勢。

1)直流電壓對交聯聚乙烯絕緣,有積累效應,即“記憶性”。一旦電纜有了由于直流試驗而引起的“記憶性”,它就需要很長時間來釋放留在電纜中的直流電荷。而當該電纜投入運行時,直流電荷便會疊加在交流電壓峰值上,產生“和電壓”,遠超過電纜的額定電壓,使絕緣加速老化,縮短使用時間。

2)直流電壓分布與實際運行的交流電壓不同,直流電場分布受電阻率影響,而交流下電場分布與電阻率和介電系數都有關。因此直流耐壓試驗并不能象交流耐壓一樣可以準確地反映電纜的機械損傷等明顯問題,直流試驗合格的電纜,投入運行后,在正常工作電壓作用下,也會發生絕緣故障。
