110KV電纜試驗變頻串聯耐壓試驗裝置

電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。

暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。

110KV電纜試驗變頻串聯耐壓試驗裝置諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。

系統的品質因數可以達到20～80，系統輕巧簡便，可任意組合。

35kV電纜變頻串聯諧振3km，10kV電纜7km

一、簡介

ZSBX-35kV電纜變頻串聯諧振2km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試品對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min

設備組合

被試品對象

電抗器67.5kVA/27kV四節

中試控股激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV10kV開關、互感器

使用電抗器兩節串聯3kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓：27kV；54kV；

額定電流：10A；5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3kV

結 構：干式；

重 量：約85kg；

中試控股變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：50H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-60kV/1500pF 1套

額定電壓：60kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1000：1

測量精度：有效值1.5級;

重 量：約8kg；

110KV電纜試驗變頻串聯耐壓試驗裝置工頻大工作電壓電氣設備的絕緣結構在整個運行過程中必須能夠長期承受工頻大工作電壓，通常稱為系統高工作電壓，一般為額定電壓的1.15倍。

這種現象稱為串聯諧振。當電路串聯諧振電路例如，切斷、閉合長的空載線路、切斷空載變壓器（氣動變量）等。這種過電壓波形非常不規則，且情況變化很大。它可以是衰減振蕩波或非周期電壓激波，一般在1ms內達到大電壓。

變壓器容量損耗測試儀該儀器是電力工業部門的測試儀器。變壓器容量損耗測試儀該儀器可以測量各種三相變壓器的變比和接線組別，同時也能測量單相變壓器和電壓互感器的變化和極性，而且能顯示變比誤差，具有自動打印功能。

雙電壓表法雖然原理簡單，測量容易，但存在諸如需要精密儀器(0.2級、0.1級的電壓表，電壓互感器)、誤差較大、試驗電壓較高、不安全等不足。

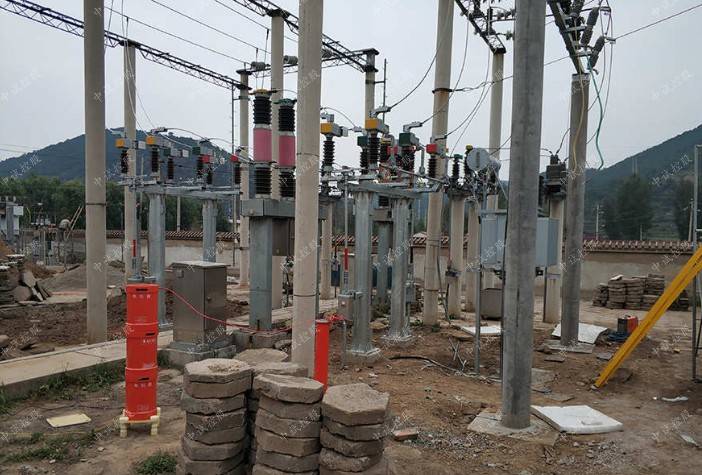

電抗器和分壓器：本裝置含有自檢功能即不帶任何被試品情況下可以自諧升壓；電抗器必須保證2節以上疊在一起串聯起來和分壓器組成諧振回路產生高壓。被試品的連線一般接在比較重的電抗器頂端，這樣不至于被張力拉倒。電抗器使用時，電抗器底部不要放在金屬板上面，因為電抗器是個開口磁路，試驗時和鐵板會產生渦流長時間會燒壞電抗器。
