110KV電纜試驗調頻串聯諧振成套試驗裝置

如何防止變頻串聯諧振試驗裝置產生的過電壓以上為較簡單的問題，但是由于電壓波動造成的過電壓在設置好過電壓保護的情況下是很難出現的。一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的線性關系。系統默認找到高電壓，也就是拋物線的頂點作為諧振點。

110KV電纜試驗調頻串聯諧振成套試驗裝置主機發生故障后，不要自行拆開機箱維修

額定電壓：270kV

被試品的：

22kV---滿足10kV電纜交流耐壓試驗；

35kV---滿足10kV變壓器交流耐壓試驗；

42kV---滿足10kV開關等交流耐壓試驗；

52kV---滿足35kV電纜交流耐壓試驗；

72kV---滿足35kV變壓器交流耐壓試驗；

95kV---滿足35kV開關交流耐壓試驗；

160kV---滿足110kV變壓器交流耐壓試驗；

184kV---滿足110kV開關交流耐壓試驗；

由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。

通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。

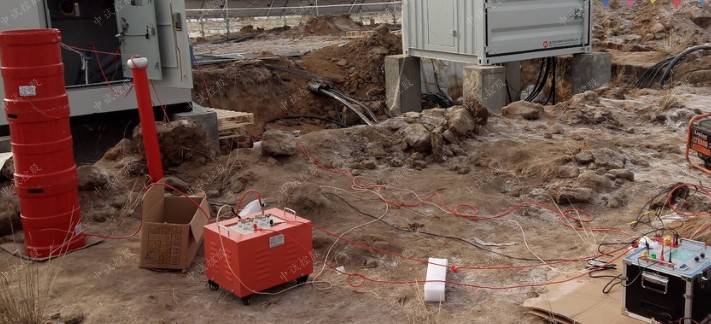

試驗時，對試驗現場要劃安全區域

在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。

有載分接開關的特殊設 計的測量及處理電路，可在電力設備預防性試驗及 變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

有源變壓器容量特性測試儀應用場所無載分接開關由于調壓范圍小，且在停電條件下才能進行調壓，因此它只能適用于供電質量要求不高，停電調壓切換檔位的生產場所。

35kV變頻串聯諧振5km，110kV電纜1km

一、簡介

ZSBX-35kV變頻串聯諧振5km，110kV電纜1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

設備組合

被試品對象

電抗器81kVA/27kV十節

中試控股激勵變壓器輸出端選擇110kV/630mm2電纜1km

使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km

使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km

使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km

使用電抗器兩節串聯五組并聯

（其中一組電抗器接地）

2.5kV

額定容量：810kVA；

輸入電源：三相380V電壓，頻率為50Hz；

額定電壓：54kV；135kV；

額定電流：15A；6A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV 1臺

額定容量：30kVA；

輸入電壓：0-400V，單相；

輸出電壓：2.5/5kV

結 構：干式；

重 量：約130kg；

變頻電源ZSXB-F-30kW/380V 1臺

額定輸出容量：30kW

工作電源：380±10%V（三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：75A

額定輸出電流：75A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-81kVA/27kV 10節

額定容量：81kVA;

額定電壓：27kV；

額定電流：3A；

電感 量：34H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約75kg；

中試控股電容分壓器ZSFRC-130kV/2000pF 1套

額定電壓：130kV；

高壓電容量：2000pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約26kg；

110KV電纜試驗調頻串聯諧振成套試驗裝置變壓器調壓方式：有載分接開關不像無載分接開關那樣必須從電力網上去除變壓器，可以隨時進行調壓，可調性強，調壓速度非?？?，調壓范圍比無載分接開關大得多。中試控股有載分接開關測試儀具有對所測數據進行分析、存貯、打印等功能。

在實際工業生產中，很多電力單位和部門都會使用變壓器有載開關測試儀來測量和分析電力變壓器及特種變壓器有載開關電氣性能指標。

切換和連接變壓器分接抽頭的裝置叫分解開關，分接開關又叫調壓開關，主要分為有載分接開關和無載分接開關。那么兩者到底有什么區別呢？今天就由技術工程師結合多年從事變壓器研究經驗，來講解二者的區別。

因此無載調壓，進行不帶電切換調壓，其調壓范圍比較小，不能隨時進行調壓，并且一定要停電才能進行調壓，停電時間持續比較長。中試控股有載分接開關是無載分接開關的進一步發展，屬于分級調壓類型。
