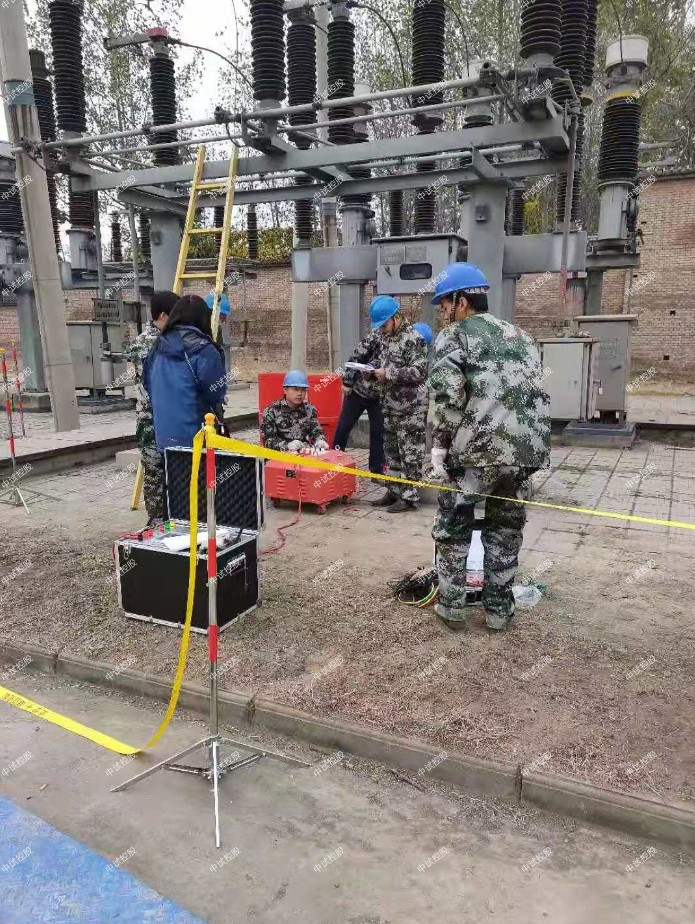

110KV電纜試驗電纜變頻串聯諧振試驗裝置

對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。在一般的情況下，串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。

在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。根據電壓表和電流表的讀數作出消弧線圈的伏安特性曲線U＝f (I)。

110KV電纜試驗電纜變頻串聯諧振試驗裝置變壓器中的固體絕緣材料受熱或是經過電弧的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。調節調壓器，使電壓緩慢地降到零，拉開電源開關。

在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。根據消弧線圈的電感值，對需要匹配的并聯電容器的電容量進行估計（對550kVA串聯諧振法試驗接線的消弧線圈抽頭1~5為1.9~3.6μF)，然后用串、并聯方法組合成所需要的電容量。

變頻電源單獨可靠接地。

35kV電纜變頻串聯諧振3km，10kV電纜7km

一、簡介

ZSBX-35kV電纜變頻串聯諧振2km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試品對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min

設備組合

被試品對象

電抗器67.5kVA/27kV四節

激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV10kV開關、互感器

使用電抗器兩節串聯3kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓：27kV；54kV；

額定電流：10A；5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3kV

結 構：干式；

重 量：約85kg；

變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：50H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-60kV/1500pF 1套

額定電壓：60kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1000：1

測量精度：有效值1.5級;

重 量：約8kg；

110KV電纜試驗電纜變頻串聯諧振試驗裝置激勵變壓器一般有好幾個高壓端輸出：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；（110kV變壓器）

用于110kV互感器，組合電器，開關等的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如10--15kV；

中試控股電抗器和分壓器：本裝置含有自檢功能即不帶任何被試品情況下可以自諧升壓；電抗器必須保證2節以上疊在一起串聯起來和分壓器組成諧振回路產生高壓。被試品的連線一般接在比較重的電抗器頂端，這樣不至于被張力拉倒。電抗器使用時，電抗器底部不要放在金屬板上面，因為電抗器是個開口磁路，試驗時和鐵板會產生渦流長時間會燒壞電抗器。

中試控股油浸式試驗變壓器之耐壓試驗步驟：

在試驗中應嚴格按照下列步驟進行操作，智能電導鹽密測試儀這樣才能保證試驗結果的正確判斷和測試過程的安全保障。

1.將試驗設備的測試夾分別接在規定測試的部分(變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上)。

2.檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

3. 將試驗設備的高壓輸出端短路，變頻串聯諧振試驗耐壓裝置通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

4. 檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

5.操作試驗設備升壓。升壓初始，慢慢升至規定值的一半(應避免跳躍)，然后迅速增加至規定電壓值(整個升壓過程大約在10s)，歷時1min，在此期間不允許有連續飛弧和擊穿現象發生，型礦用電纜過渡電阻測試儀然后將電壓慢慢退到零位，切斷電源，試驗完畢。

切記，不可采用突然斷電方法，以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。

油浸式試驗變壓器試驗結果的判斷方法：

如果在試驗過程中發生電壓下降或發生擊穿信號，電纜測試一體化定位電源這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：

1.若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙擊穿，我們通常稱為飛弧。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。

2.用兆歐表測其絕緣電阻，蓄電池預警在線監測系統若絕緣電阻為零或接近于零，則判為擊穿;或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。
