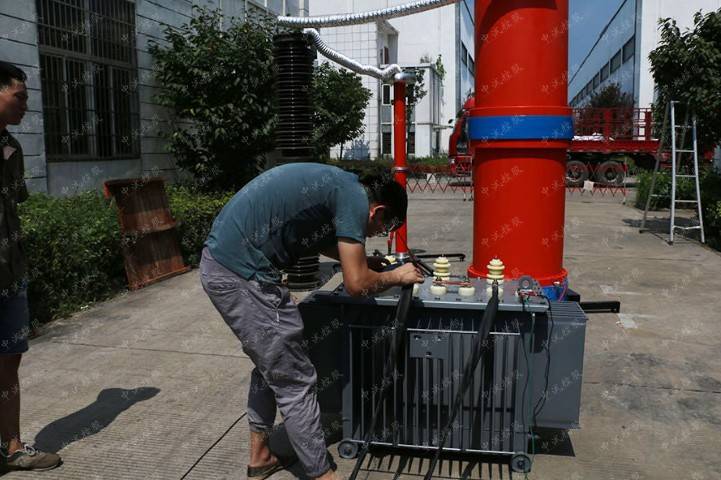

110KV電纜試驗變頻串聯諧振耐壓試驗裝置

被試品對象

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km

中試控股電抗器33.75kVA/27kV四節

中試控股激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

一、簡介

ZSBX-35kV開關母線變頻串聯諧振

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

設備組合

被試品對象

電抗器67.5kVA/27kV四節

激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓： 27kV；54kV；108kV；

額定電流： 10A；5A ；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3/6kV

結 構：干式；

重 量：約75kg；

變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：46H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-110kV/1500pF 1套

額定電壓：110kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約10kg；

110KV電纜試驗變頻串聯諧振耐壓試驗裝置使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓試驗也定期進行。這些設備的試驗要求的試驗設備容量大，，通常情況下采用諧振的方法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45—65HZ的頻率范圍，但是很多試驗單位要求30-300HZ試驗電源對這類設備進行交流耐壓試驗。另外還有一種低頻設備，0.1HZ的超低頻設備耐壓儀，他有一個弊端就是電壓很難做到很高，使用一直沒有得到的大面積認可。串聯諧振裝置的應用很快就得到認可，他是真實模擬運行狀態施加電壓，能夠很快的發現被試設備本身狀態情況。

1.絕緣電阻測試

質量好耐壓裝置主要用于測量絕緣電阻，而使用耐壓裝置測量電阻的目的是為了檢查電纜是否有老化的情況，或者是由于受潮等其他情況讓電阻絕緣方面出現缺陷。在電力檢測中耐壓裝置是對電纜情況進行檢測的主要設備，可以及時的發現電纜中絕緣方面可能出現的問題。在日常的電力檢修中也能夠先通過耐壓裝置的絕緣電阻測試判斷電纜的安全狀態；

2.直流耐壓測試與泄露試驗

110KV電纜試驗變頻串聯諧振耐壓試驗裝置耐壓裝置還參與到了直流耐壓測試與泄露試驗中，因為在各大電力直流耐壓和泄漏電流試驗是同步進行的，使用耐壓裝置的目的也是發現絕緣中的缺陷。根據目前的經驗來說為了提高安全系數，不能只靠直流耐壓實驗的結果就判斷電纜的狀態，所以現在也會通過耐壓裝置將兩個實驗結合在一起。因此，有關部門廣泛推薦采用交流耐壓取代傳統的直流耐壓，或者將直流耐壓測試與泄露測試同時進行，雙管齊下的保證耐壓裝置對電纜測量的結果和評估；

可見耐壓裝置在電力中能夠參與到的實驗是很多的，不僅能夠測量絕緣電阻，同時也能進行專業的直流耐壓測試、泄露測試以及交流耐壓測試等。根據目前的耐壓裝置也可以看出，如果的耐壓裝置在功能上已經具備了更多的可選項目，適用的實驗項目也將會越來越多。
