220KV電纜試驗交直流耐壓試驗裝置

中試控股直流耐壓試驗直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與泄漏電流試驗同時進行。

直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。

中試控股交流耐壓試驗交流耐壓試驗對絕緣的考驗非常嚴格,能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水平、避免發生絕緣事故的重要問題。

220KV電纜試驗交直流耐壓試驗裝置交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品先進行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗，若試驗結果合格方能進行交流耐壓試驗。否則,應及時處理，待各項指標合格后再進行交流耐壓試驗,以免造成不應有的絕緣損傷。

220KV電纜試驗交直流耐壓試驗裝置對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。在一般的情況下，串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。

35kV電纜變頻串聯諧振5km

一、簡介

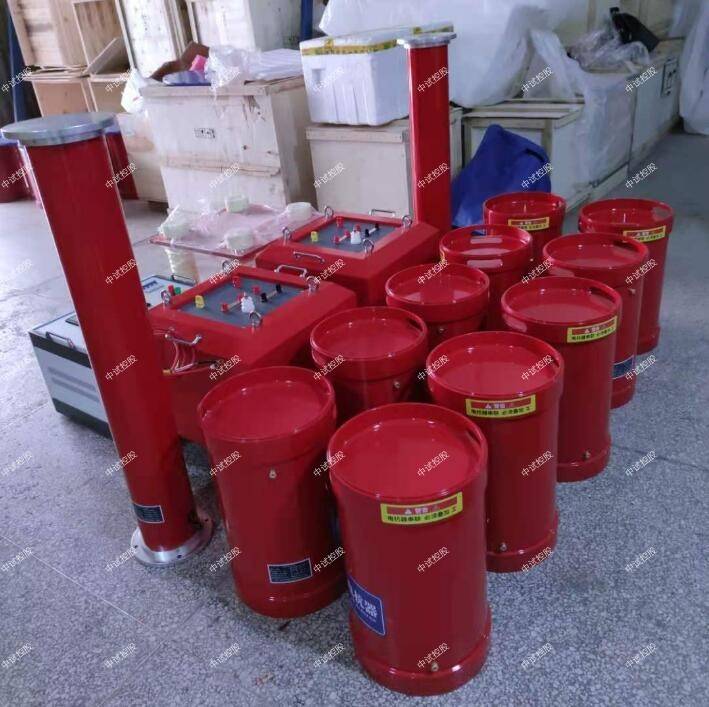

ZSBX-35kV電纜變頻串聯諧振5km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min

額定容量：810kVA；

輸入電源：三相380V電壓，頻率為50Hz；

額定電壓：54kV；

額定電流：15A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-45kVA/3kV/0.4kV 1臺

額定容量：45kVA；

輸入電壓：0-400V，單相；

輸出電壓：3kV；

工作時間：60分鐘；

結 構：油式；

重 量：約350kg；

尺 寸：700*600*400

變頻電源ZSXB-F-45kW/380V 1臺

額定輸出容量：45k

工作電源：380±10%V（三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：112.5A

額定輸出電流：112.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30-300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件最高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-405kVA/54kV 2節

額定容量：405kVA;

額定電壓：54kV；

額定電流：7.5A；

電 感 量：35H/單節；

品質因素：Q≥30 (f=45Hz)；

工作時間：60分鐘；

結 構：油式；

重 量：約750kg；

尺 寸：Φ650*900mm

電容分壓器ZSFR-60kV/1000pF 1套

額定電壓：60kV；

高壓電容量：1000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級；

工作時間：60分鐘；

重 量：約12kg；

尺 寸：Φ160*850mm

補償電容分壓器ZSFRC-60kV/10000pF 1套

額定電壓：60kV；

高壓電容量：10000pF；

工作時間：5分鐘；

重 量：12kg；

尺 寸：Φ150*600mm；

在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。

接好線，經檢查無誤后，試驗人員按分工就位。

1、高壓試驗控制箱

試驗控制箱式高壓試驗變壓器的配套設備，是用于試驗變壓器的配套設備，主要用于試驗變壓器的調壓控制，其工作原理是通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。

2、中試控股YDQ充氣式無局放試驗變壓器

試驗變壓器是電力設備檢測及預防性試驗所必須的試驗設備，用于輸出交流高壓，對各類高壓試驗提供較高電壓，使用于高電壓電力設備的交流耐壓設備。

選用試驗變壓器時要考慮以下兩點：

（1）電壓

根據被試品的試驗電壓，選用具有適合電壓的試驗變壓器。要檢查試驗變壓器所需低壓側電壓是否與現場電源電壓、調壓器相配。試驗電壓較高時，可采用多級串接式試驗變壓器。

（2）電流

電流按下式計算：I=ωCx U

式中：I —— 試驗變壓器高壓側應輸出的電流，mA；

U —— 試驗電壓；

Cx —— 被試品電容量；

ω —— 角頻率。

其中Cx可從測量被試品的電容量中得到。相應求出試驗所需電源容量P：

P=ωCx U2

試驗時，按P值選擇變壓器容量，一般不得超載運行。

220KV電纜試驗交直流耐壓試驗裝置充氣式輕型試驗變壓器，采用SF6氣體為絕緣介質，體積小，重量輕且無油污染，局部放電小，適合現場工作及頻繁移動的工作條件下使用。這里我們選用量程為50kV的試驗變壓器。
