220KV電纜試驗串聯諧振變壓器

絕緣預防性試驗可分為兩大類：

一類是非破壞性試驗或稱絕緣特性試驗，是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等，從而判斷絕緣內部有無。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。

另一類是破壞性試驗或稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，特別是揭露那些危險性較大的集中性，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。

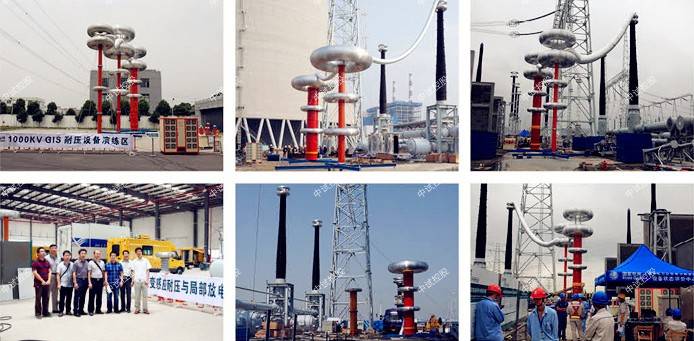

220KV電纜試驗串聯諧振變壓器交流耐壓試驗主打設備：串聯諧振耐壓實試驗裝置，試驗變壓器

交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。

絕緣預防性試驗：電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的，

中試控股交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km

一、簡介

ZSBX-35kV開關母線變頻串聯諧振

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

設備組合

被試品對象

電抗器67.5kVA/27kV四節

中試控股激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓： 27kV；54kV；108kV；

額定電流： 10A；5A ；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3/6kV

結 構：干式；

重 量：約75kg；

變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件最高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：46H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-110kV/1500pF 1套

額定電壓：110kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約10kg；

補償電容器ZSBC-70kV/20000pF 1套

額定電壓：70kV/35kV；

高壓電容量：20000pF/40000pF；

重量：15kg

絕緣預防性試驗

電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的，并通過檢修加以消除，嚴重者必須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。

變壓器中的固體絕緣材料受熱或是經過電弧的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。調節調壓器，使電壓緩慢地降到零，拉開電源開關。

串聯諧振試驗裝置對變壓器進行高頻電壓通電，其中的繞組都可以成為由曲線電阻，電容，以及電感等組成的線性雙口網絡，繞組發生變形的話，會造成參數的變化，以至于傳遞函數的額極值點和零點發生變化，通過使用頻率分析法，可以檢驗變壓器的繞組變形狀況。

根據電壓表和電流表的讀數作出消弧線圈的伏安特性曲線U＝f (I)。

220KV電纜試驗串聯諧振變壓器變壓器交流耐壓試驗

交流耐壓試驗是鑒定電力設備絕緣強度有效和直接的方法。電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成問題，例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的問題。

各種預防性試驗方法，各有所長，均能分別發現一些問題，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，但交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要方法。

但是由于交流耐壓試驗所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損耗增大、發熱、放電，會加速絕緣問題的發展，因此，從某種意義上講，交流耐壓試驗是一種破壞性試驗，在進行交流耐壓試驗前，必須預各項非破壞性試驗。

如測量絕緣電阻、吸收比、介質損耗因數tanδ、直流泄漏電流等，對各項試驗結果進行綜合分析，以決定該設備是否受潮或含有問題。若發現已存在問題，需預先處理，待問題消除后，方可進行交流耐壓試驗，以免在交流耐壓試驗過程中，發生絕緣擊穿，擴大絕緣問題，延長檢修時間，增加檢修工作量。
