220KV電纜試驗串聯諧振試驗儀器

中試控股串聯諧振試驗裝置還可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

220KV電纜試驗串聯諧振試驗儀器有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

35kV變頻串聯諧振5km，110kV電纜1km

一、簡介

ZSBX-35kV變頻串聯諧振5km，110kV電纜1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

設備組合

被試品對象

電抗器81kVA/27kV十節

激勵變壓器輸出端選擇110kV/630mm2電纜1km

使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km

使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km

使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km

使用電抗器兩節串聯五組并聯

（其中一組電抗器接地）

2.5kV

額定容量：810kVA；

輸入電源：三相380V電壓，頻率為50Hz；

額定電壓：54kV；135kV；

額定電流：15A；6A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV 1臺

額定容量：30kVA；

輸入電壓：0-400V，單相；

輸出電壓：2.5/5kV

結 構：干式；

重 量：約130kg；

變頻電源ZSXB-F-30kW/380V 1臺

額定輸出容量：30kW

工作電源：380±10%V（三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：75A

額定輸出電流：75A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

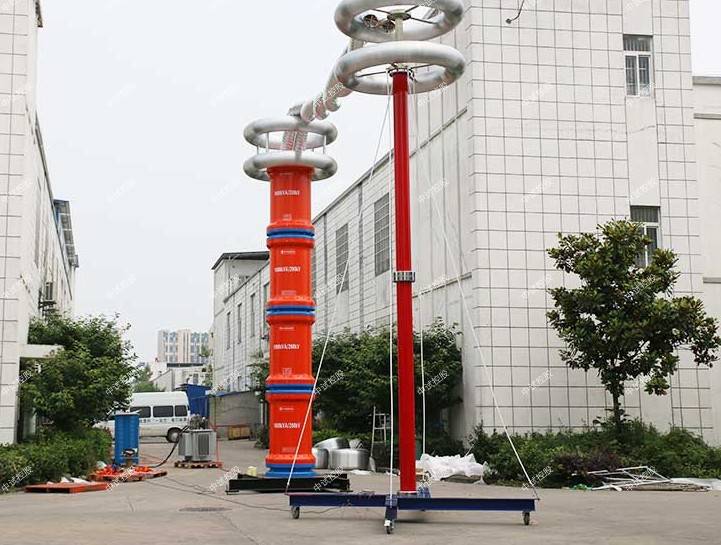

220KV電纜試驗串聯諧振試驗儀器高壓電抗器ZSDK-81kVA/27kV 10節

額定容量：81kVA;

額定電壓：27kV；

額定電流：3A；

電感 量：34H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約75kg；

電容分壓器ZSFRC-130kV/2000pF 1套

額定電壓：130kV；

高壓電容量：2000pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約26kg；

防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

整個裝置單件重量很輕，便于現場使用。

裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便根據現場情況靈活選擇，提高試驗速度。

、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。

裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

采用DSP平臺技術，可根據需要增減功能和升級，人機交換界面更為人性化。

所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。

中試控股交接規程的一般規定和要求：發電機：對于水內冷電機時，應要求水質合格，電導率＜1.5μs/cm；充氫前進行，耐壓前的條件，一般是絕緣1000MΩ以上，吸收比合格，尤其是大容量的，應達1.6左右，水質電阻應達30KΩ，要求各匯水管測點連在一起，如600MW機組（哈爾濱）1-90測溫端子，74、75、76匯水管端子等；但對于匯水管死接地的發電機，交流耐壓前的絕緣根據家的規定，一般有2~3MΩ就差不多了。中試控股交流電動機：6KV電機的Us為10KV，10KV電機的Us為16KV，大容量電機一般應分相進行，中性點不引出時可三相一同進行。變壓器：應盡量利用規程的條款規定，8000KVA以下，Ue在110KV以下的應進行交流耐壓試驗，如6KV的所有干式變和油浸變等，應三相短接，非被試側也應三相短接接地，否則會有容升現象。8000KVA及以上，Ue在110KV以上，在有試驗設備時，應進行耐壓試驗，我們應靈活與監理、質檢部門溝通。6KV的電壓互感器和電流互感器：6KV的半絕緣PT，無法進行耐壓，實際上作伏安特性時已經進行感應耐壓，但全絕緣的就要進行24KV的耐壓，此時的一次A、N短接，二次全部短接接地。6KV的CT耐壓時，其二次側不能開路，必須全部短接接地，一般隨6KV斷路器對地耐壓一同進行，此時應作好相應的措施（PT抽出來，避雷器線拆開，CT二次短接）。真空斷路器：斷口的耐壓等級一般按出試驗電壓的規定的75%或80%進行，不應有斷口閃絡和擊穿。

一般試驗程序及注意事項：任何被試品在交流耐壓前，應先進行其他絕緣試驗，合格后再進行，充油設備如油浸變應靜止規定的時間，以排除內部可能殘存的氣體。試驗前應測試絕緣電阻，試驗現場應設置安全區域、懸掛“高壓危險“的標志牌和圍欄，保護球隙應調整好，一般為 1.1~1.15 倍試驗電壓，整定過流保護，一般為1.5倍電容電流，加壓前要檢查調壓器的零位，不可沖擊加壓。升壓過程中應密切監聽被試品有何異響、關注電流表的擺動，如無破壞性放電發生，則認為耐壓通過，耐壓后應測試被試品的絕緣電阻以比較。在耐壓過程中如發現電壓表指針擺動過大、電流表指示急劇增加、被試品冒煙、閃絡或發出擊穿響聲，應立即停止升壓。如發生試驗過程中在US下突然停電，不能僅進行“補足時間“的試驗。應進行防止諧振的校核，因為試驗變的感抗和被試品的容抗是串聯的，當兩者相等時，會引起串聯諧振，合閘時電流很大，在被試品上要引起很高的過電壓，因此要求：

CX<3.18×109/XK（PF），XK=Ue/Ie×UK%(Ω)；同時為避免并聯諧振，又要求：

0.08SN/UN2×106<CX<1.3 SN/UN2×106，CX單位為pF，一般情況下，被試品的容抗遠大于試驗變的感抗，不會出現諧振現象。
