220KV電纜試驗交流耐壓試驗變壓器

串聯諧振試驗裝置對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。在一般的情況下，串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。

直流電是工業用電中為普遍的一種，而就是專門為測試一些大型直流電電壓而設計的。中試控股在它的使用過程中，有一些技巧需要掌握，更有一些不能不知道的使用安全規，我們就來聽專家們講一講這其中的道道。

電源接通的標志是機箱上的綠燈亮，而高壓接通的標志是機箱上的紅燈亮，這一點要牢記，不能容易出現事故，導致置未啟用就燒毀。

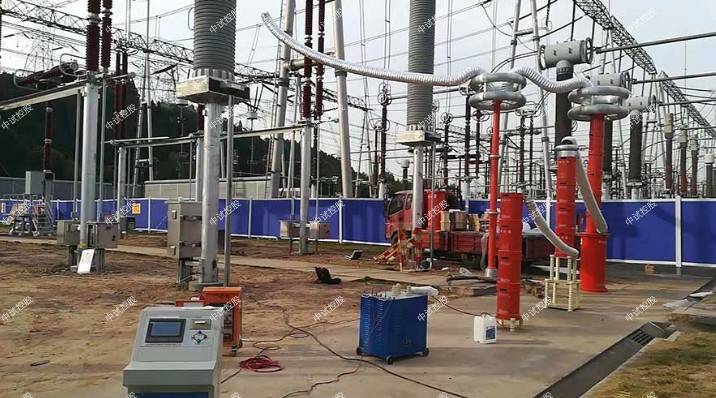

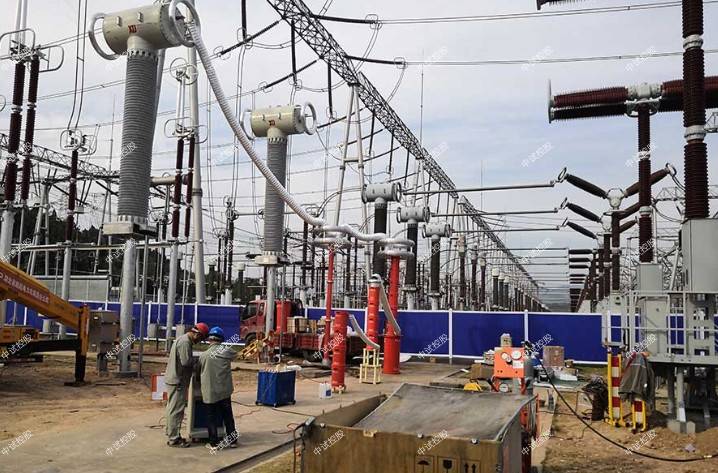

10kV電纜變頻串聯諧振3km

一、簡介

ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

溫 升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV 1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結 構：干式；

重 量：約42kg；

變頻電源ZSXB-F -6kW/220/380V 1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV 3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約42kg；

電容分壓器ZSFR-30kV/6000pF 1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

交流耐壓試驗是電氣設備鑒定其絕緣好壞的直接的方法。它對于判斷電氣設備能否投入運行有著決定性的意義，也是保證設備絕緣水平，避免發生絕緣事故的重要方法。

220KV電纜試驗交流耐壓試驗變壓器由于其試驗電壓比運行電壓高，其屬于破壞性，因此之前必須測定絕緣電阻和吸收比，直流耐壓或經tgδ測試合格。若有受潮，應先作干燥處理再耐壓。

在進行發電和變電所的用系統比如CT和斷路器的交流耐壓時，采用50KV / 6KVA的一套、而耐電動機時則需要用15KV/10KVA的較大容量的試驗變、在300或600MW機組的主封閉母線的耐壓中，則應采用我室的一套100KV/50KVA的裝置來進行，其試驗電壓的選取若封母中有CT時應按照CT 的耐壓等級、而發電機耐壓時應用并聯諧振裝置則已經非常方便，并聯諧振即電流諧振，回路中電容電流和電感電流相互抵消，使得總回路電流很小，則電源電纜的截面可小一些，其品質因數Q可用試驗電壓和被試電流的乘積除以調壓器的輸出電壓和電流的乘積得到，一般可達10~40左右，Q=XC/R，而回路中的限流電阻R應盡量選小，否則調諧時很難達到諧振頻率；另外串聯諧振即電壓諧振，須采用激勵變壓器，而可調電感的耐壓等級應和被試品一樣，因其串聯回路的電壓相互抵消，則激勵變的容量可降低Q 倍。

中試控股置在使用前和其它的測試裝置一樣，都要對其完好性進行徹底的檢查，特別是在連接線的處理上，一定要慎重。不能有破損，不能有短路，更不能有纏繞。設備機箱無破損，專用地接線安全性系有保證。在使用的時候，首先要做的事情是把地接線接好，請注意，實行的是“一點一地”的原則，所以要對照說明書來安裝，切不可大意。

諧振裝置容量選擇

試驗電流： I=2πfCU×10-3 (A)

頻率的選擇(HZ)

1、發電機―――50HZ，取50HZ

2、變壓器―――45-65HZ，取50HZ

3、GIS、開關、母線―――30-300HZ，取45HZ

4、電力電纜：30-300HZ，取35HZ

電壓的選擇(KV)

220KV電纜試驗交流耐壓試驗變壓器按照規程要求，確定高試驗電壓。

電容量的選擇(uf)

中試控股根據被試品大電容量確定

裝置大容量：P=UI×1.25 (KVA)

至于試驗電壓的測量，一般小電容量的被試品可只用變壓器低壓側電壓乘以變壓器變比即可得到，但大容量諸如發電機的交流耐壓試驗電壓，因為考慮到容升效應和被試電壓的有效可靠，高壓側電壓的測定必須用合格的高壓測試儀如YD-KVA/KV工頻耐壓試驗進行，容升效應即在交流耐壓時容性電流在繞組上產生漏抗壓降，造成實際用到被試品上的電壓值超過按變比計算出的高壓側輸出的電壓。試驗電流的測量一般是在試驗變高壓側尾端串電流表來監視，但應有短路刀閘保護，防止加壓時沖壞和便于換檔。在主回路中串入限流電阻是為了防止在被試品擊穿時在試驗變壓器上產生過電壓，但不宜太大，太大會由于負載電流而產生較大的壓降和損耗，一般選0.1~0.5Ω/V，在進行發電機的交流諧振耐壓時還可小些，而球隙保護水阻一般取1Ω/V。
