真空斷路器檢測儀

開關真空度測試儀兩種用途以及連線

(1)用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。

(2)用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。

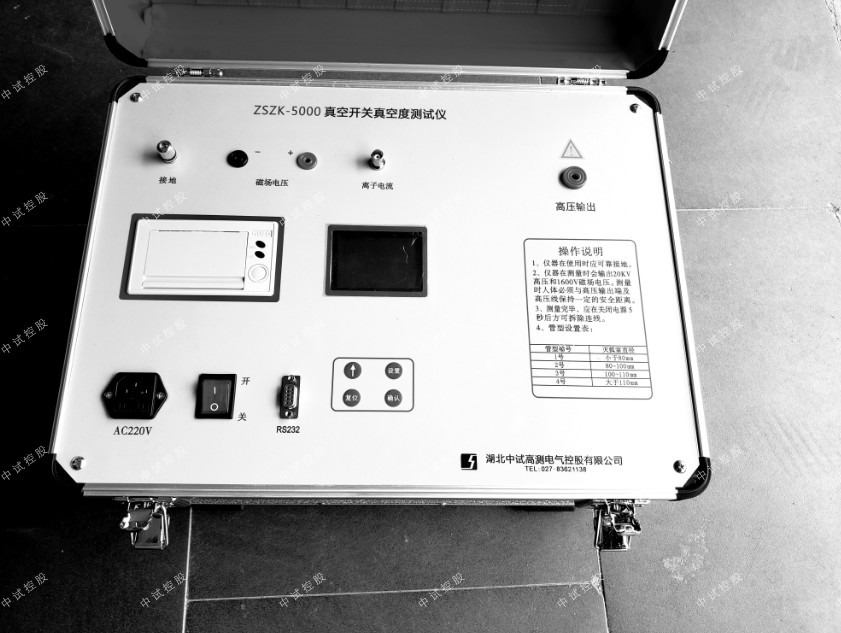

中試控股ZSZK-5000 真空開關真空度測試儀
簡介
由“高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧
室》中規定“內部氣體壓力測量及允許儲存期檢查”是使用高壓開關設備真空滅弧室的單位的試驗
必做項目，并規定滅弧室的允許儲存期為20年。中試控股真空滅弧室內部氣體壓力應低于6.6×10-2Pa。ZSZK-5000
真空開關真空度測試儀是在上一代基礎上根據現場用戶的反映改進的最新一代。該真空度測試儀具有測試
精度更高，穩定性更好，智能化程度更高的特點。
特征
1、中試控股可定量測量各種型號真空開關滅弧室內的真空度；
2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠，該設備采用高速熱敏打印機，打印更加快捷；
4、160×128大屏液晶漢字顯示，顯示的內容更加豐富、使操作更加簡單方便，測試結果直接與標準值進行


比較來判斷是否合格，；
5、可保存、打印、查看測試的歷史試驗數據；
6、儀器帶有RS232通訊接口，可以連接計算機,實現通過計算機對儀器控制與操作等多種功能；
7、儀器重量輕，攜帶方便；
參數


1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

中試控股真空斷路器檢測儀連線

  將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態(線圈套于滅弧室外)，將高壓線和信號輸入線分別接滅弧室的管型選擇

  測量時，首先選擇管型，儀器內已存入多種管型。(1)管型選擇操作方式按[選擇鍵]，使[◢◢]指向選擇測試管型，按[確認鍵]，用〔+鍵〕或〔－鍵〕調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替。(2)測量按[選擇鍵]使[◢◢]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。(3) 真空斷路器檢測儀打印若需打印測試數據，則按[確認鍵]返回主菜單，按[選擇鍵]使[◢◢]至打印測試數據，再按[打印鍵]，即可打印出所有測量數據。(4)如果沒有可代用的參數，則可按[選擇鍵]使[◢◢]指向“A”，這樣可直接給出電離電流，一般來說。電離電流(A)較真空度(Pa)小2個數量級。
