斷路器真空度檢測儀

開關真空度測試儀內計算機執行測量步驟

  啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流+電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若[測A鍵]有效，則顯示電流值。真空度測試儀采用兩次啟動高壓的方法，若啟動高壓后又回到初始狀態，此時為儀器拒檢。應檢查真空管是否處于合的狀態，如不是，則該管已嚴重漏氣或完全泄漏。

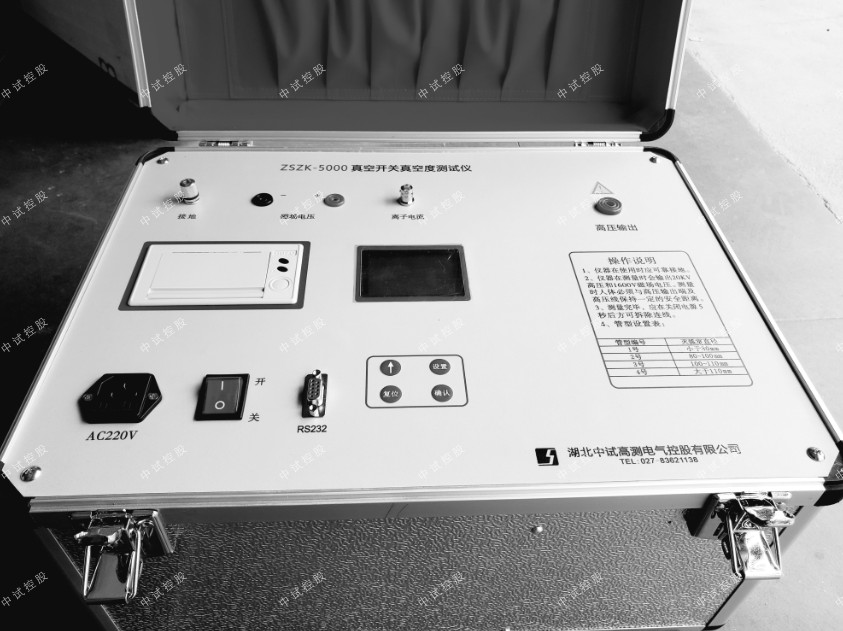

ZSZK-V 真空開關真空度測試儀
簡介
使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常時間范圍
內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的
后果。真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。
傳統的檢測方法是"耐壓法"，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏
電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的
好壞；而且真空度在10-4～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢(即同一個真空開關和
上次相比有多大程度的泄漏)。
華中科技大學從九十年代初開始研真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，并實現了
現場不拆卸定量測量。有了定量測量的方法，不僅可以測量真空開關真空度是否在正常范圍內，同時更重
要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的時間，真正起到
預防意外事故發生。
特征
1、中試控股可定量測量各種型號真空開關滅弧室內的真空度；

2、現場測量時不需拆卸真空開關；
3、中試控股測試結果準確可靠；
4、液晶漢字顯示，操作更加簡單方便；
5、可保存、打印、查看測試的試驗數據；
6、帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、時間估計等多種功能；
7、儀器重量輕，攜帶方便。
檢測對象 各種型號真空開關管
檢測方法 采用新型勵磁線圈進行真空管的不拆卸測量
適用范圍 本儀器為一機多用型，可測多種型號真空開關
測量范圍 10-5～10-1 Pa
測量精度 10-5～10-4 Pa，10%
10-4～10-3 Pa，10%
10-3～10-2 Pa，10%
10-2～10-1 Pa，10%
磁場電壓 1700V
脈沖電場高壓 30KV
測試真空度時開關管開距：正常使用開距
使用環境 -20℃~40℃
主機重量 24kg
外形尺寸 410×320×370mm3
采樣器 磁控線圈

開關真空度測試儀是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。

高效真空濾油機有哪些主要用途呢

  ◆ 多功能高效真空濾油機 可用于各類油浸變壓器、油浸電流、電壓互感器及少油繼路器，進行現場濾油及補油。

  ◆ 高效真空濾油機可用于對上述設備進行現場熱油循環干燥，尤其是對油浸電流、電壓互感器及少油斷路器的熱油循環干燥更為有效。

  ◆ 高效真空濾油機可用于對密封油浸設備進行現場真空注油和補油及設備抽真空。

  ◆ 多功能高效真空濾油機  還可以用于對輕度變質的變壓器油進行再生凈化，使其性能達到合格油標準。

 真空斷路器的真空度測試工作非常重要，一旦真空度破使之不能滅弧，造成斷路器事故。真空應檢查試驗方法有如下幾種：
    1.外觀檢查法。如果真空滅弧室為玻璃外殼，可以根據涂在內壁上的鋇吸氣劑薄膜顏色判斷，如果真空度良好，則薄膜為鏡面狀態；真空度較差時為乳白色。
    2.工頻耐壓法。在分閘狀態時，在斷口間加工頻試驗電壓，在工頻耐壓電壓下能耐受10s以上，則說明真空度良好。如果在電壓升高過程中，電流也增大，超過5A則認為不合格。當然在耐壓過程中擊穿也不合格。
    3.磁控放電法。采用測試儀器來測量法，在觸頭之間加一次或數次高壓脈沖，脈沖寬度為數十至數百毫秒，磁場線圈中則通以同步脈沖電流，產生與高壓、同的脈沖磁場測量真空度。
    相關規定真空度達到0.066Pa為合格，接近或低于0.6時為不合格，應更新。當真空度有大幅度下降而不合格時，應縮短測試周期，根據發展情況決定是否更新。
    4.真空度測試儀測量。目前，由于科技的發展，對真空斷路器出多種型號的整套測量儀器，并實現了現場不拆卸定量測量。有了定量測量的方法，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的使用時間，如真空開關真空度測試儀適合各種高壓斷路器真空度的測量，可定量測量各種型號真空開關滅弧室內的真空度。
