輸電線路工頻參數測試儀

1、超高壓指的是330kv~750kv電壓等級，對于人體的危害來說，基本上是安全問題，而不是輻射問題。

而說到觸電問題的話其實是有明確規定的：330kv要求4米；500kv要求5米；只要距離超出4米就不會存在觸電的安全問題。

而說到輻射的話就要說說330kv下到底會不會有電磁輻射了，實際上330kv輸電線路產生的是一種極低頻率的電磁場，其能量非常小，其輻射性質較弱，對周圍電磁環境影響基本可以忽略不計；

2.在超高壓輸電系統運行過程中，輸電線路將承受操作沖擊、故障沖擊、雷電沖擊等引起的過電壓，當線路過電壓超過絕緣子的「閃絡電壓」時，絕緣子被擊穿發生放電，但是不會發射x射線。

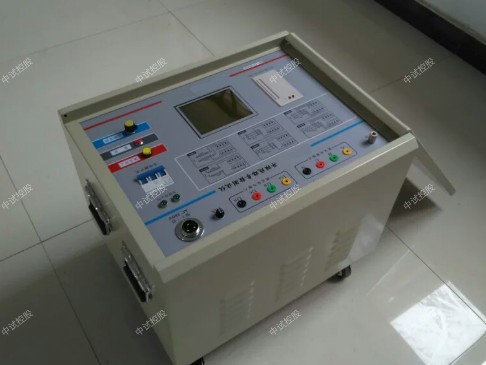

ZSXL-Y 輸電線路異頻參數測試系統
簡介
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。
特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效實現小信號的高精度測量；
7、解決了現有測試存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。
參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
輸電線路工頻參數測試儀保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能 絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠
穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

一、接地電阻試驗
    隨著電力系統的發展，電網規模的擴大，各種微機監控設備的普遍應用，人們對接地的要求越來越高，而接地好壞的重要標準之一，就是接地裝置的接地電阻大小。 目前的各種接地電阻測量方法，主要是為了測量工頻接地電阻而采用的，是為了提高測量和計算的精度，或消除和降低測量中的干擾而研究出的方法。具體的試驗方法詳見《土壤電阻率測試方法》。
    二、回路電阻試驗
    使用ETCR2000鉗形接地電阻測試儀進行回路電阻試驗。
    測量時只需將測量頭卡住接地引下線即可，如圖1-1。這時在儀器的信號線圈產生一個交流信號E，電壓E通過架空地線、桿塔、接地極及大地構成回路，產生電流I，這樣可知測量回路的電阻R。待測桿塔接地電阻Rx與R近似相等，這是因為，通常測量回路電阻有以下四個輸電線路工頻參數測試儀部分組成：
    ①Rx待測量的桿塔接地電阻；
    ②RDD是大地電阻，通常遠小于1；
    ③R1// R2//…// Rn是該線路其余各基桿塔接地電阻并聯值，送電線路的桿塔基數一般都在一百基以上，所以并聯電阻很小，可以忽略。
    ④RDX是架空地線的電阻，通常小于1。所以，
R＝Rx＋RDD＋R1// R2//…// Rn＋RDX Rx
