輸電線路工頻參數異頻測試系統

繼電保護工作組根據輸電線路縱聯保護構成的基本原理,在廣泛的意義上將縱聯保護分為單元式保護和非單元式保護兩大類。所謂單元式保護是將輸電線路看作一個被保護單元,如同變壓器和發電機一樣。 這種保護方式是從輸電線路的每一端采集電氣量的測量值,通過通信通道傳送到其他各端。在各端將這些測量值進行直接比較,以決定保護裝置是否應該動作跳閘。 根據這一定義,比較電流相位的相位差動保護、比較電流波形(幅值和相位)的電流差動保護都屬于這一類; 所謂非單元式保護也是在輸電線路各端對某種或某幾種電氣量進行測量,但并不將測量值直接傳送到其他各端直接進行比較,而是傳送根據這些測量值得到的對故障性質(如故障方向、故障位置等)的某種判斷結果。 輸電線路工頻參數異頻測試系統屬于這類保護的有方向比較式縱聯保護、距離縱聯保護等。 這種分類方法具有高度的概括法,但不能反應各種縱聯保護性能具體的區別和優缺點。

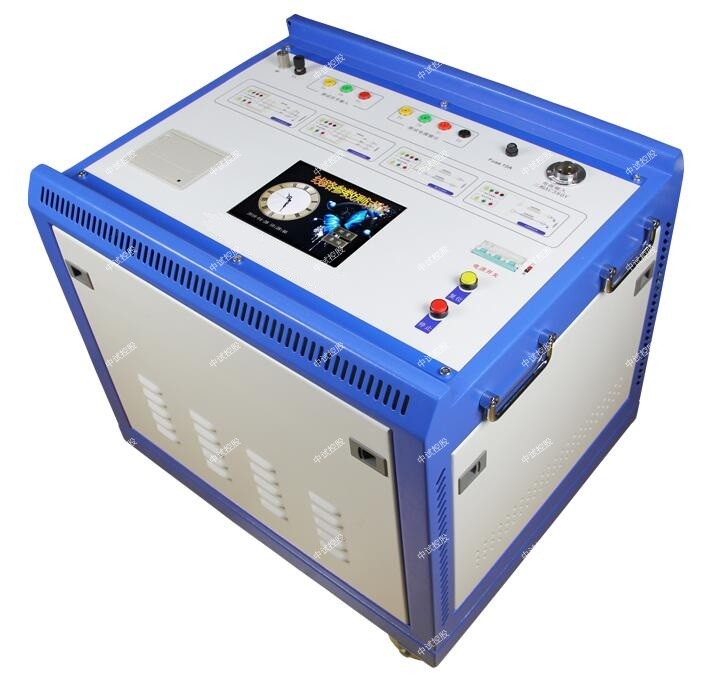

中試控股ZS110A 線路工頻參數測試儀
簡介
中試控股ZS-110A線路工頻參數測試儀用于輸電線路工頻參數測量的高精度儀器，對于輸
電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操
作簡便易學等優點,完全可取代以往多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提
高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏
的顯示界面，人機對話界面友好，使用簡便、快捷；

特征
1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。
6、為配高壓測量車的保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
參數


1、輸入特性
電壓測量范圍：0~750V 寬量限，一檔可保證精度。
電流測量范圍：0~100A，內部自動切換量程。
2、準確度
電壓、電流：±0.5%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
阻抗、容抗、感抗：0.5%
電阻、電容、電感、電導、電納：0.5%
3、工作溫度：－10℃~ +40℃
4、工作電源：交流160V~265V
5、絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
              b、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、體積：32cm×24cm×13cm
7、重量：3Kg

任何縱聯保護都是依靠通信通道傳送的某種信號來判斷故障的位置是否在被保護線路內。因此信號的性質和功能在很大程度上決定了保護的性能。 信號按其性質可分為三種,即閉鎖信號、允許信號和跳閘信號。 這三種信號可用任一種通信通道產生和傳送。

以兩端線路為例,所謂閉鎖信號就是指“收不到這種信號是保護動作跳閘的必要條件”即當發生外部故障時,由判定為外部故障的一端保護裝置發出閉鎖信號,將兩端的保護閉鎖;而當內部故障時兩端都不發,因而也收不到閉鎖信號,保護即可動作于跳閘。

所謂允許信號是指 “收到這種信號是保護動作跳閘的必要條件”。 因此,當內部故障時,兩端保護應同時向對端發出允許信號,使保護裝置能夠動作于跳閘; 而當外部故障時,則因接近故障點端判出故障在反方向而不發允許信號,對端保護不能跳閘,本端則因判斷出故障在反方向也不能跳閘。

輸電線路工頻參數異頻測試系統跳閘信號是指 “收到這種信號是保護動作于跳閘的充要條件”。 實現這種保護時,實際上是裝設在每一端的瞬時電流速斷、距離I段或零序電流瞬時速斷等保護,當其保護范圍內部故障而動作于跳閘的同時,還向對端發出跳閘信號,可以不經過對端其他控制元件而 直接使對端的斷路器跳閘。采用這種工作方式時,兩端保護的構成比較間單,無需互相面合,但是必須要求各端發送跳閘信號保護的動作范圍小于線路全長,前內端保護動作茄圍十和應大于線路全長。前者是為了保證動作的選擇性,而后者則是為J保讓兩端保護動作范圍有交叉,在全線上任一點故障時都有一端能發出跳閘信號。
