工頻線路參數測試儀

輸電線路的縱聯保護,就是用某種通信通道(簡稱通道)將輸電線路兩端或各端(對于名端線路)的保護裝置縱向連接起來,將各端的電氣量(電流、功率的方向等)傳送到對端并加以比較,以判斷故障是在本線路范圍內還是在本線路范圍之外,從而決定是否切斷被保護線路。

輸電線路的縱聯保護隨著所采用的通道、信號功能及其傳輸方式的不同,裝置的原理、結構、性能和適用范圍等方面都有很大的差別。
保護二次電壓切換回路故障，主要是隔離開關輔助接點檢修維護不到位，切換繼電器檢驗質量不良及切換繼電器的直流電源回路存在的問題。在投運前的驗收工作中就要嚴格對待，不滿足反措要求的必須堅決整改;在操作時做出異常情況要中止操作，報告調度，同時應認真檢查分析，弄清楚情況后，景調度統一才能繼續操作。

工頻線路參數測試儀對于電壓切換回路，每年必須對隔離開關輔助接點，切換繼電器進行檢查，重點在接觸部分，要保證接觸良好。尤其是隔離開關輔助接點接觸不良的現象頻頻發生，對一次維護人員應有明確的規定。二次電壓回路容易出問題的一個很重要的原因名就是忽視了它的定期檢查和要求，因此必須對此有明確的規定。

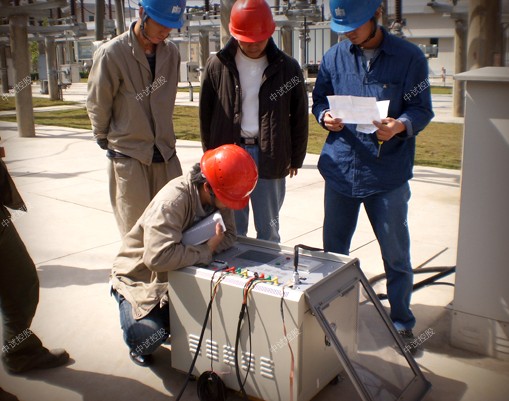

ZSXL-S 線路參數測試儀

簡介
中試控股ZSXL-S 線路參數測試儀用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行精密的測量。
特征
1、可測量輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓最大可測量到700V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（打印機為選配件）。
6、為配高壓測量車的保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
參數
電壓測量范圍 0~750V 寬量限，一檔可保證精度
電流測量范圍 0~100A，內部自動切換量程
電壓、電流、頻率 ±0.2%
功率 ±0.5%（CosΦ>0.1），±1.0%（0.02)
阻抗、容抗、感抗 0.5%
電阻、電容、電感、電導、電納 0.5%
工作溫度 －10℃~ +40℃
工作電源 交流160V~400V
絕緣 電壓、電流輸入端對機殼的絕緣電阻≥100M?
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗
體積 35cm×26cm×13cm
重量 4kg

中試控股按有關規程的規定對母線、引線或架空輸電線的接頭進行連接。在連接或運行中需要進行質量檢查時，應做交流接頭電阻比或直流接頭電阻比試驗，或在額定電流下做溫升試驗。
    一、接頭電阻比試驗
    測量電阻比的方法有交流電壓降法和直流電壓降法。
    1.直流電壓降法
   用直流法電壓降法測量接頭電阻比。取AB和CD的長度相等。測量時應先接通電流后，再接入毫伏表，這樣是為了防止毫伏表損壞，斷電源時的順序則相反。接線時為避免給測量電壓造成誤差，應使電流回路的連接線遠離電壓測量點。
    測得的接頭電阻值應不大于等長導線的電阻。并要求檔距內導線的機械強度，應不小于導線抗拉強度的90%。
(a)直流電壓降法；(b)交流電壓降法
U－、U～─直流和交流電源；T─變壓器；S─開關

 2.交流法
   交流法測量接頭電阻試驗接線。
    試驗時與接頭連接的導線截面應足夠大，連接要牢固。通電流后先用溫度計(或手觸及)檢查各接頭的發熱狀態，選其溫度較高者進行接頭過渡電阻測量。
    交流法測量的接頭過渡電阻，應按下式計算，即：
    R＝U／I      (10-15)
    式中，R——接頭過渡電阻(歐)；
          U——接頭的電壓降(伏)；
          I——通過接頭的電流(安)。
    用交流測量接頭的電阻時，由于測量回路的電感和大電流發生器繞組磁場的影響，可能引起較大的誤差，因此需提高整流型毫伏表(mV)的電壓，以減小測量誤差。
    在變電站采用交流測量接頭的過渡電阻時，可用大電流發生器作電源進行接頭試驗。測量時，采用小截面的導線作電壓引線比用大截面的導線誤差小。這是因為小截面導線的電阻大，電抗分量的影響相對較小。

 在交流下測量接頭電壓降的回路中若測量引線圍繞的面積越大，則測量的過渡電阻的誤差也越大。為了減小其誤差要盡量減小測量電壓回路圍繞的面積。為此，應將測量電壓的引線紐繞。并在接頭兩側圓周的不同點進行測量，以便互相比較判斷接頭質量。
    二、接頭溫升試驗
    做接頭溫升試驗時，可接線，通入電流后，測量接頭和環境的溫度。銅、鋁導線的容許溫升為70℃和60℃。測量接頭溫度時，采用點溫計或酒精溫度計，工頻線路參數測試儀并將其測量端頭緊貼導接頭，在外面敷以石棉泥或其他絕熱保溫材料，防止脫落用耐溫帶包扎加固。
    接頭的溫升可按下式計算，即：
    △θ＝θ－θa      (10-16)
    式中，△θ——接頭溫升(℃)；
          θ——接頭實測溫度(℃)；
          θa——環境溫度。
