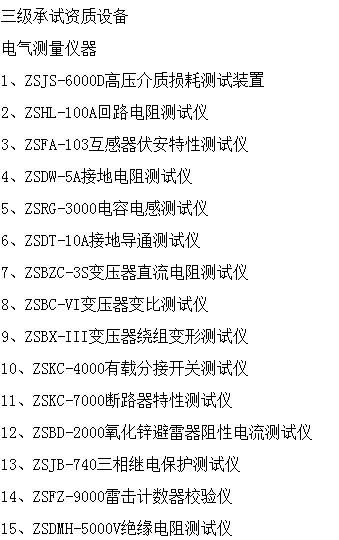

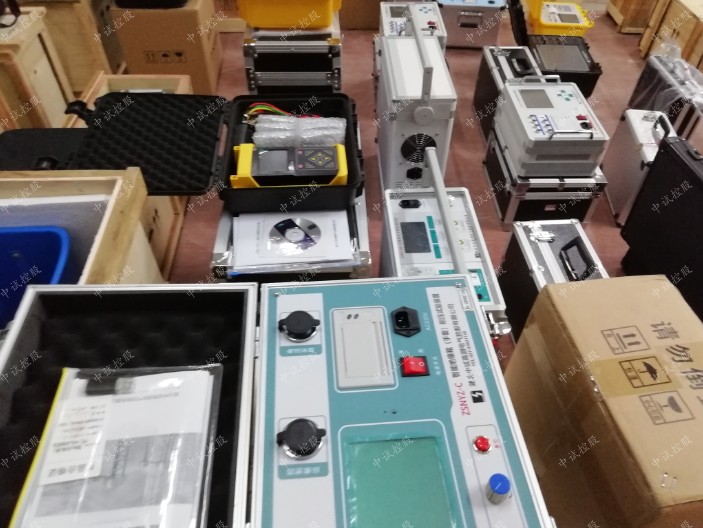

承試二級資質機具設備

做35KV 300mm2 2km電纜耐壓試驗需要多大的串聯諧振？

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

一、ZSBP-型號

270 指設備能輸出的最大額定容量，單位為kVA

108 指設備能輸出的電壓等級，單位為kV；

二、ZSBP-270kVA/108kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

承試二級資質機具設備95kV---滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV---滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV---滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間

5min；

80kV---中試控股滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

三、中試控股設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2016

《電力設備預防性試驗規程》 DL/T596-1996

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《耦合電容器和電容分壓器》 IEC358(1990)

《電力變壓器》 GB1094.5-2003

《外殼防護等級》 GB1094.1-GB1094.6-96

《高電壓試驗技術》 GB/T16927.1~2-1997

四、被試品對象及試驗要求

1、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：270kVA

2） 額定電壓：27kV；54kV；108kV

3） 額定電流：10A；5A；2.5A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

35kV/20000KVA變壓器交流耐壓試驗裝置

108kVA/108kV

調頻式串聯諧振試驗裝置（方案二）

一、被試品對象

1. 35kV/240mm2電纜1 km交流耐壓試驗，電容量≤0.1805μF，試驗頻率為30-300Hz,試驗電壓52kV。

2. 35kV/20000KVA變壓器交流耐壓試驗，電容量≤0.02μF，試驗頻率為30-300Hz,試驗電壓68kV。

工作環境

1. 環境溫度：－150C–45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤2500米；

二、中試控股裝置主要技術參數及功能，

1. 額定容量：108kVA；

2. 輸入電源：380V電壓，頻率為50Hz；

3. 額定電壓：108kV;54kV

4. 額定電流： 1A；2A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

三、設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

四、裝置容量確定：

裝置容量定為108kVA/108KV，分四節電抗器，電抗器單節為27kVA/27kV/1A通過組合使用能滿足上述被試品的試驗要求。

六、系統配置及其參數

1. 激勵變壓器6kVA/3kV/0.4kV 1臺

a) 額定容量：6kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：3kV；

d) 結 構：干式；

e) 重 量：約30kg；

2. 變頻電源6kW/380V 1臺

a) 額定輸出容量：6kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：15A

e) 額定輸出電流：15A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.01Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 可實現以下功能

1) 內部由嵌入式觸屏控制,操作功能得到優化,操作簡單

2) 中試控股自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3) 自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10)保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)承試二級資質機具設備過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)斷電保護：試驗電源斷電后，裝置能快速保護

11)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12)外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13)重量約18kg；

3.高壓電抗器27kVA/27kV

a) 額定容量：27kVA;

b) 額定電壓：27kV；

c) 額定電流：1A；

d) 電感量：114H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結 構：干式；

g) 重 量：約45kg；

4. 電容分壓器110kV -1000 pF 1套

a) 額定電壓：110kV；

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約5kg；
