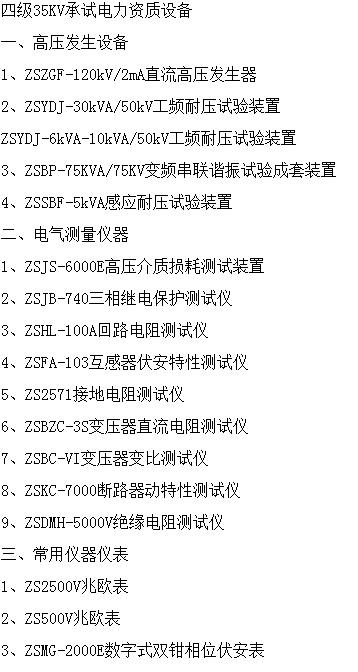

電力承裝二級資質機具設備

35kV/2000kVA變壓器的交流耐壓試驗裝置

108kVA/108kV/54kV變頻串聯諧振試驗裝置

一、 被試品對象及試驗要求

1. 35kV/185mm2電纜1000m，電容量≤0.1665μF，試驗頻率為30-300Hz，試驗電壓52kV。

2. 35kV/2000kVA變壓器的交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓68kV。

3．電力承裝二級資質機具設備35kV開關柜，絕緣子、母線等設備的交流耐壓試驗，試驗頻率為30-300Hz，試驗電壓不超過100kV。

二、 工作環境

1. 環境溫度：－150C–45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤2500米；

三、 裝置主要技術參數及功能

1. 額定容量：108kVA；

2. 輸入電源：單相220V/380V電壓，頻率為50Hz；

3. 額定電壓：27kV；108kV

4. 額定電流：4A；2A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

六、系統配置及其參數

1.激勵變壓器6kVA/3kV/6kV/0.4kV 1臺

a)額定容量：6kVA；

b)輸入電壓：400V，單相；

c)輸出電壓：3kV；6kV

d)結 構：干式；

e)重 量：約35 kg；

2.電力承裝二級資質機具設備變頻電源6kW/380V 1臺

a) 額定輸出容量：6kW

b)工作電源：380±10%V（單相），工頻

c)輸出電壓：0 – 400V，單相，

d)額定輸入電流：15A

e)額定輸出電流：15A

f)輸出波形：正弦波

g)電壓分辨率：0.01kV

h)電壓測量精度：0.5%

i)頻率調節范圍：30 – 300Hz

j)頻率調節分辨率：≤0.1Hz

k)頻率穩定度： 0.1%

l)運行時間：額定容量下連續60min

m)額定容量下連續運行60min元器件最高溫度≤65K;

n)噪聲水平：≤50dB

o)可實現以下功能

1)內部由嵌入式觸屏控制,操作功能得到優化,操作簡單

2)自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10)保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d) 斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13)重量約18kg；

3.高壓電抗器27kVA/27kV 4節

a)額定容量：27kVA;

b)額定電壓：27kV；

c)額定電流：1A；

d)電感量：120H/單節；

e)品質因素：Q≥30 (f=45Hz)；

f)結 構：干式；

g) 重 量：約35kg；

4.電容分壓器100kV -1000pF 1套

a)額定電壓：100kV；

b)高壓電容量：1000pF

c)介質損耗：tgσ≤0.5%；

d)分壓比：1000：1

e)測量精度：有效值1.5級;

f)重 量：約8kg；

5、補償電容器100kV -3000pF 1套

a）額定電壓：100kV；

b）高壓電容量：3000pF

c）介質損耗：tgσ≤0.5%；

d）分壓比：1000：1

e）測量精度：有效值1.5級;

f）重 量：約10kg；

10kV變電站系統設備交流耐壓試驗裝置

50kVA/50kV調頻式串聯諧振耐壓裝置

一、被試品對象及試驗要求

1．10kV，300平方毫米交聯電纜1000m以內，試驗頻率30~300HZ,電容量≤0.37μF，試驗電壓22kV。

2．10kV變電站系統設備（斷路器，母線，絕緣子，開關等電氣設備）的交流耐壓，試驗頻率30~300Hz，試驗電壓≤42kV。

二、工作環境

1. 環境溫度：－150C–45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤2500米；

三、裝置主要技術參數及功能

1. 額定容量：50kVA；

2. 輸入電源：單相380V電壓，頻率為50Hz；

3. 額定電壓：50kV；25kV

4. 額定電流：1A；2A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10.中試控股保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.測量精度：系統有效值1.5級；

四、中試控股設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

七、電力承裝二級資質機具設備系統配置及其參數

1. 激勵變壓器 4.5kVA/1.5kV/3kV/0.4kV 1臺

a) 額定容量：4.5kVA；

b) 輸入電壓：400V，單相；

c) 輸出電壓：1.5kV；3kV

d) 結 構：干式；

e) 重 量：約28kg；

2. 變頻電源 4.5kW/380V 1臺

a) 額定輸出容量：4.5kW

b) 工作電源：380±10%V（單相），工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：12A

e) 額定輸出電流：12A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續15min

m) 額定容量下連續運行15min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 可實現以下功能

1) 內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2) 自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3) 自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a) 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b) 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c) 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d) 斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約18kg；

3. 高壓電抗器 25kVA/25kV 2節

a) 額定容量：25kVA;

b) 額定電壓：25kV；

c) 額定電流：1A；

d) 電感量：100H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結 構：干式；

g) 重 量：約22kg；

4. 電容分壓器50kV -3000 pF 1套

a) 額定電壓：50kV

b) 高壓電容量：3000pF

c) 中試控股介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約8kg；
