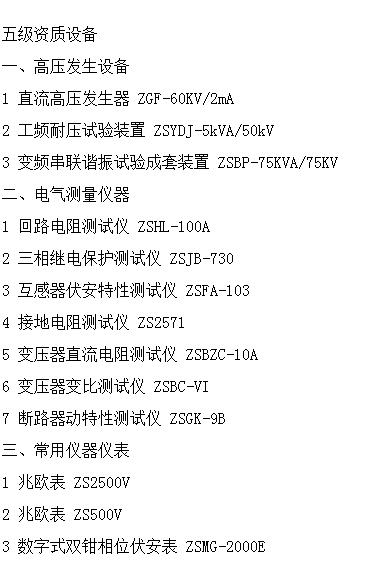

新版承試五級資質設備清單

規定電容器的電容值與出廠值之間偏差與各種電容器的偏差要求值又不相同的矛盾

在Q/CSG 除了規定電容值偏差不超過額定值的一5%～+l o%以外，還規定電容值與出廠值之間的偏差：對高壓并聯電容器等和集合式電容器分別不應小于出廠值的95%和9 6%；對耦合電容器等電容值不應大于出廠值的102%（否則應縮短試驗周期）。其主要原因是控制運行中元件電壓不超過規定值的1.1倍。

對高并聯電容器，它有不帶內部熔絲和帶內部熔絲兩種。對不帶內部熔絲的，在大多數情況下，擊穿一個元件，電容量變化一般均超過+IO%。此時，部分完好元件上的電壓將升高10%以上，電容器應退出運行；但對帶內部熔絲的元件損壞引起電容減小，要控制電容量允許變化值不超過元件電壓規定值的Un/m(Un為電容器額定電壓，優為串聯元件數)的1.1倍。例如，電容器元件為1 3并8串，當電容量減小9.7%時，部分完好元件上電壓可能最大升高21%。如果出廠試驗電容偏差+5%，則運行中電容偏差雖未降至一5%，就可能有元件的運行電壓超過1.1倍規定值。此時電容器也應退出運行，所以有這條規定對保證電容器的安全遠行有利

耦合電容器也是由多個元件串聯而成，大多數單節耦合電容器的串聯元件數在100個左右，當有一個元件擊穿時，電容值約增大1%。考慮到溫度和測試條件影響，電容值增大2%以上時，應考慮有一個元件擊穿。此時雖然電容器仍可以繼續運行，但應縮短預防性試驗周期，查明原因，以保證安全運行。

對集合式電容器，規定每相電容偏差不超過出廠值的±5%，也是從這個角度考慮的。

對電容式電流互感器

 (1)主屏間的絕緣電阻測量。主屏間的絕緣電阻指一次芯線對末屏端間的電阻，測量時芯線接兆歐表的L端，末屏端接兆歐表的E端，用2500V搖表測量。絕緣電阻的兆歐值一般較高（數千兆歐以上），即使絕緣層的表面受潮，其總體兆歐值仍很高，只有當絕緣層的受潮很深時，絕緣電阻才會有所降低，中試控股故用測量絕緣電阻來判斷這種形式的電流互感器是否受潮是很不靈敏的，而應測量其末屏對地的絕緣電阻。

(2)末屏對地的絕緣電阻測量。電容式電流互感器的末屏處在油箱的底部，它們與地之間僅末屏的外層絕緣和U形板絕緣相連，當互感器受潮，其水分積在油箱底部時，末屏與箱底間的絕緣受潮最為嚴重，使絕緣電阻值下降。Q/CSG 10007-2004中規定末屏的絕緣電阻值不宜小于1OOOMΩ，測量時末屏端接兆歐表L端，接地端接兆歐表E端，用2500V兆歐表。

電容式電流互感器介質損耗因數測量

中試控股電力系統中運行著大量220kV電容式電流互感器，從其結構可知，某～次繞組與、般油浸紙電容式套管相似，相當于由10個電容量基本相等的電容元件串聯而成．由于其制造時密封不良，運行中易進水受潮。

新版承試五級資質設備清單根據Q/CSG 10007-2004，要求測量一次對末電屏（一次繞組Li L2短路加壓，末電屏接介質損耗電橋Cx線，二次繞組短路與鐵芯等接地，即QSi型電橋正接線）或～次對末電屏，二次繞組（短路）及地（QS，型電橋反接線）的tgδ。現場試驗表明，按上述兩種接線測量tgδ時，對發現互感器進水受潮缺陷并不靈敏。

如能增加測量末電屏對二次繞組、鐵芯與外殼（地）的介質損耗因數tgδ，對發現進水受潮缺陷就比較有效。現場測量時，可分別測量末電屏對二次繞組、末電屏對鐵芯、來電屏對地等各部分的絕緣電阻與介質損耗因數。測量時一次繞組Li與L。端子短接后接于Qsi型西林電橋屏蔽線E。這樣既可避免一次繞組對末電屏間絕緣電容量較大而介質損耗因數較小，被并聯側引起的測量值偏小，還可起到屏蔽外電場干擾作用。測量時按os,型電橋反接線，試驗電壓2kV。盡管試驗電壓較低，但由于被試部分電容量較大(約為1200N2500pF)，因此仍能滿足測量靈敏度與準確度的要求。
