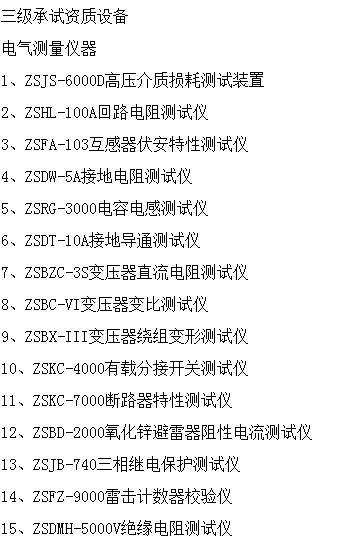

新版承試三級資質設備清單

字形結構電流互感器介質損耗因數測量

目前，電力系統中運行著大量的35～110kV 8字形結構電流互感器。這種互感器運行中存在一個主要的問題是：由于頂部密封不良而進水受潮。因此正確測量電流互感器一次對二次及外殼的介質損耗因數對監視絕緣是否受潮或劣化非常重要。

新版承試三級資質設備清單具體測量方法既可按os，型電橋正接線測量一次對二次繞組的tgδ，也可按oS．型電橋反接線測量，由于運行中互感器外殼已妥善接地，因此一般使用osi型電橋的反接線進行測量（即一次短接電橋C。線，二次短接外殼或地）。曾用此法測得一臺llOkV電流互感器，其一次對二次及外殼的tgδ為2.1%（20℃時），符合試驗標準要求。但在進行真空干燥處理時，明顯地發現內部存有水珠。這就表明，按此方法測量介質損耗因數對發現互感器進水受潮尚不可靠。

金屬氧化物避雷器在運行中劣化主要是指電氣特性和物理狀態發生變化，這種變化使其伏安特性漂移，熱穩定破壞，非線系數改變，電阻局部劣化等。一般情況下這些變化都可以從避雷器的幾種電氣參數的變化下反映出來。

（1）在運行電壓下，泄露電流阻性分量峰值的絕對增大；

（2）在運行電壓下，泄露電流諧波分量明顯增大；

（3）運行電壓下的有功損耗絕對值增大；

（4）運行電壓下的全泄露電流的絕對值增大，但不一定明顯。

高壓電線電纜的測試方法

電線電纜在經濟發展過程中是不可缺少的配套產品。但現今電線電纜性能問題卻層出不窮，現狀令人擔憂，電線電纜作為重要的電力配套產品，對經濟的發展與人民生產生活安全的重要性不言而喻。需要在生產過程中需要根據標準，依據科學方法，做好各個項目的檢測。

電線電纜的主要檢測項目的方法

目前實行3C強制性產品認證的產品，電線電纜的檢測項目在標準中都有詳細說明，主要包括電性能、機械性能和阻燃耐火特性等方面。其中，電性能更是質檢機構在對電線電纜進行檢測時的重要項目，主要試驗內容有直流電阻試驗、絕緣電阻試驗、工頻耐壓試驗和沖擊電壓試驗等。除電性能外，電線電纜的檢測項目還包括結構尺寸和標志等。對于防火電纜和耐火電纜，除上述項目外還包括阻燃性、低煙無鹵要求及耐火特性等。

1、直流電阻對直流電阻的檢測，主要是針對電線電纜的導電性。因而，直流電阻的數值，能夠反映電線電纜的線芯材料的好壞以及線徑的粗細程度。在電線電纜線徑的橫截面積一定的情況下，導體材料的好壞也就決定了其直流電阻。標準中規定了導體在20℃時的電阻最大值，單位是ω/km，也就是說標準是以每千米的導體電阻為基準作比較的，所測得的電線電纜的直流電阻值首先要換算成20℃下每千米的直流電阻值，如果測得的數值小于規定的標準值，那么該樣品合格，否則就屬于不合格產品。電線電纜直流電阻的檢測方法主要有電橋法和電流法兩種。其中，電橋法分單臂電橋法和雙臂電橋法。單臂電橋法主要應用于電線電纜的電阻為1ω以上時，雙臂電橋法則針對電阻為1ω以下時。電流法又稱微歐計法，能夠依據不同的預測電阻而采取不同的電流，測量范圍較寬。在采用雙臂電橋法和電流法檢測電阻時，可以使用四端子測量夾具，從而消除測量時來自測試線電阻和接觸電阻的負面影響。目前，中試控股新型直流電阻測試儀，擺脫了傳統的電橋法和壓降法。直接可測為直流電阻快速測試裝置。

2、絕緣電阻電線電纜的絕緣電阻主要指其絕緣性能。對絕緣電阻的檢測，主要是測量電線電纜在正常工作條件下所產生的漏電流。按照規定標準，在檢測低壓電線電纜的絕緣電阻時，測量電壓有100v、250v、500v和1000v幾種，而質檢機構多采用100v和500v兩種電壓，并采取10m的試樣。檢測標準把導線的最小絕緣電阻值規定為mωkm，同時，區別于直流電阻的是，電線電纜的絕緣電阻與長度成反比，因此檢測出試樣的絕緣電阻值后，還要乘以試樣的有效測量長度，從而得出每千米長度下的絕緣電阻值。在檢測電線電纜的絕緣電阻時，一般采用高阻計法，即電壓—電流法。新版承試三級資質設備清單針對金屬護套電纜、屏蔽型電纜或鎧裝電纜的試樣，對于其中的單芯者，多測量導體對金屬套或屏蔽層或鎧裝層之間的絕緣電阻；中試控股對于多芯者，則需要分別測量每個導體對其余線芯與金屬套或屏蔽層或鎧裝層連接。針對非金屬護套電纜、非屏蔽電纜或無鎧裝層電纜的試樣，則要先將其浸入水中，對于其中的單芯者，需要檢測導體對水之間的絕緣電阻；對于多芯者，則要檢測每個導體對其余線芯與水連接。檢測時，依照規定標準，試樣要先保持在70℃的水中兩個小時，以便在測量時與水溫配套。

3、工頻耐壓也就是交流電壓試驗。規定標準要求試驗電壓為交流49～61hz的近似正弦波。電線電纜的額定電壓為450/750v的，當絕緣厚度為0.6mm及其以下時，需采用1500v高壓；當絕緣厚度為0.6m m以上時，采用2000v高壓，均采用5min加壓時間，試樣若不發生擊穿和閃絡即通過。
