DFVF3000-250200電纜試驗耐壓機

中試控股技術博士為您解答：主要適用于電力部門、工礦、冶金、鋼鐵等動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流電流試驗。

輸出直流電壓等級包括為60kv直流高壓發生器、120kv直流高壓發生器、200kv及300kv直流耐壓試驗儀，60KV/2mA一體式直流耐壓試驗儀用于電力部門現場試驗高壓發生專用配套設備，特別適用于電力部門直流耐壓現場試驗。

限流電阻使用說明

1、限流電阻功能:當試品擊穿或閃爍時,起到了限止電流的作用,從而不損壞試驗設備。
2、使用方法:只要將限流電阻一端M10螺母擰到直流高壓發生器倍壓筒頂部,高壓輸出線螺栓上即可。如果要串接高壓微安表,只要將微安表底部M10螺母擰在限流電阻的另一端即可。
3、如果使用直流高壓發生器時,試品是氧化鋅避雷器、普閥式避雷器和高壓開關等電力設備時,可以不用限流電阻。即凡是小電流、小電容試品,可以不用限流電阻。
4、電力電纜、變壓器、電機等大電容試品,應在高壓回路內串接限流電阻做試驗,保護試驗設備。

注意事項

1、請務必反復檢查DFVF3000-250200電纜試驗耐壓機聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。
2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,zui后進行放電。
3、未經允許，請勿開啟儀器，這會影響的保修。自行拆卸概不負責。
4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。

成套

1、控制機箱 1臺；
2、高壓倍壓筒 1節(或2節)；
3、電源線 1根；
4、高頻輸出多芯電纜線 1根；
5、備用保險絲10A 若干只；
6、使用說明書 1份；
7、檢驗合格證、保修卡 1份；
8、驗收試驗報告 1份；
9、放電棒 1根；
10、專用接地線 1根；

選件

1、高壓屏蔽微安表；
2、各種規格高壓輸出電纜及專用引線夾子；
3、各種規格均壓罩(供測局放用)；
4、限流電阻；
5、各種規格鋁合金箱

1．體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全
2．采用技術，率先應用新的PWM智能脈寬調制技術、脈沖串邏輯陣列調
制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3．采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。
4．智能接地不良保護及報JING功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5．電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6．增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
7．倍壓筒可分節結構，現場使用，靈活方便，一機多用。
8．倍壓筒體用德國技術；中頻變壓器設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內.

DFVF3000-250200電纜試驗耐壓機應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

執行標準

DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》
DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》
DL/T596-2005 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900　 《電工名詞術語》
GB/T16927.1~2-1997　 《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》

 工作方法：

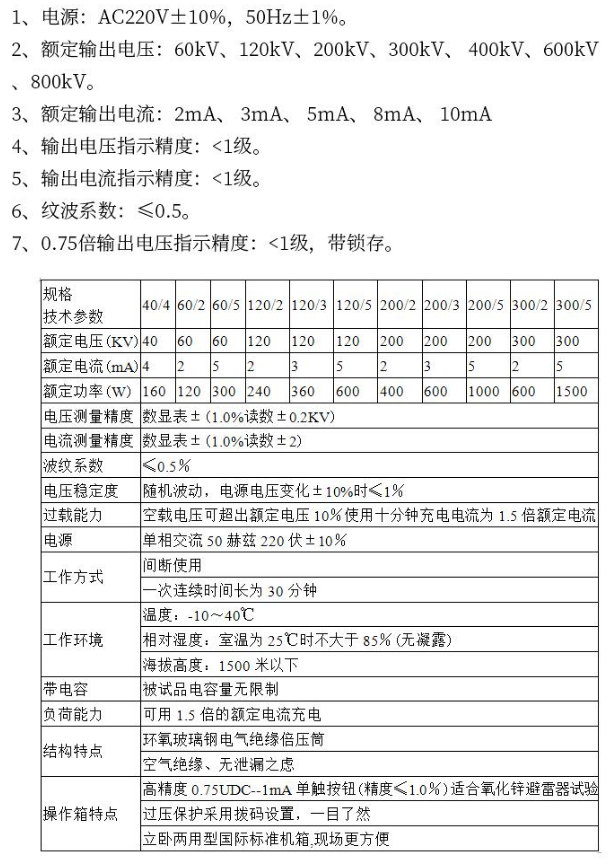

1.電壓輸出 0-60kV    精度±1%±1個字
2.電流輸出 0-2000uA  精度±1%±1個字
3.具有高精度0.75UDC-1mA單觸按鈕，精度≤1.0％
4.具有全自動做氧化鋅避雷器試驗，電纜分段耐壓，自動耐壓功能
5.具有手動調節電壓輸出功能。
6.工作方式 ：間斷使用：額定負載30分，1.1倍額定電壓使用：10分鐘
7.工作環境 ：溫度：-10℃～+40℃
8.相對濕度：室溫為25℃時不大于85％（無凝露）
9.海拔高度：1500米以下

數字顯示輸出電壓和電流；
可隨時轉換到75%電壓輸出；
具有過壓和過流保護設置功能，并能顯示所設定的電壓和電流值；
可全范圍內平滑調節輸出電壓；
完善的保護功能，以確保每次升壓前電位器必須調節到零位；
采用放電棒放電時不影響輸出電壓的大??；
具有輸出電壓定時功能；
具有過壓過流保護聲、光功能；
可滿負荷工作30min。

DFVF3000-250200電纜試驗耐壓機延用了九十年代專業技術、該60KV/2mA一體式直流耐壓試驗儀但在結構和器件上采用了現在的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度，60KV/2mA一體式直流耐壓試驗儀具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能，60KV/2mA一體式直流耐壓試驗儀帶0.75倍電壓鎖存按鍵功能，并配有時間繼電器，該60KV/2mA一體式直流耐壓試驗儀能在試驗中設置定時聲音，整個測試儀便于攜帶，操作方便，安全可靠，特別適用于電力檢修部門，發電以及電力檢修單位現場試驗。

DFVF3000-250200電纜試驗耐壓機應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

1、手動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“手動升壓”選項，點擊控制桿，進入手動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。先按高壓通按鈕，紅燈亮起后，再旋動旋鈕，當電壓升至試驗電壓設定值，計時器開始計時，計時完畢后系統將自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢；如果電壓未達到設定的試驗電壓值時，按下0.75UDC-1mA按鈕，則系統會自動降壓到當前電壓值的0.75倍，然后以設定的加壓時間倒計時，計時完畢后，系統自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
2、自動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“自動升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
3、MOA升壓測試模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“MOA升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電流設定值后，穩流并開始計時，計時完畢后系統自動降壓至原來電壓值的0.75倍，穩壓并重新開始計時，計時完畢后系統將會自動降壓回零，彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。試驗結束后，界面返回到主菜單界面，先用放電棒充分放電后，再關閉電源。
4、試驗完畢，關閉電源開關。
5、對于氧化鋅避雷器等小電容試品一般通過倍壓筒內部測壓電阻放電即可。而對電纜等大電容試品須安裝配套限流電阻，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。

DFVF3000-250200電纜試驗耐壓機在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。

真正做到一機兩用，大大方便了現場的使用。

主要用于研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓 下的絕緣強度、直流愉電線路電暈和離子流及其效應 以及進行交、直流電力設備的泄漏電流試驗。

另外還可以作為其他高 壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩 回路等的電源。在其他科技領域里，如物理學(加速器、 電子顯微鏡等)、電子醫療設備(X射線)、工業應用 (廢氣沉淀、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被廣泛應用。

DFVF3000-250200電纜試驗耐壓機采用中頻倍壓電路，新型直流高壓發生器應用PWM脈寬調制技術和大功率IGBT器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。

使直流高壓試驗實現了便攜式并能承受額定電壓放電而不損壞。

DFVF3000-250200電纜試驗耐壓機

具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
