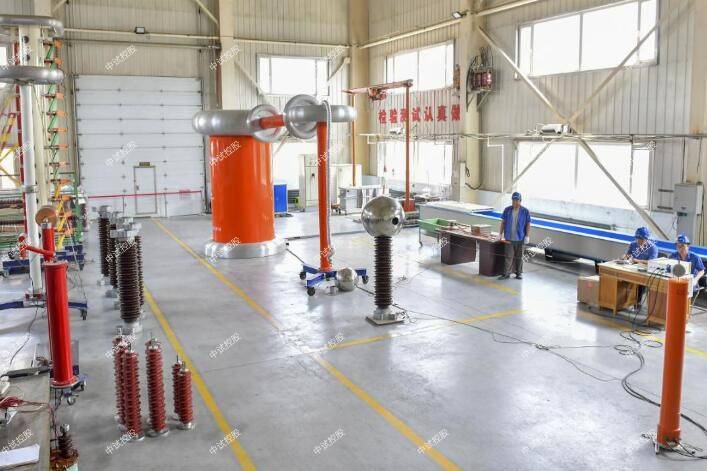

耐壓機110kV GIS交流耐壓試驗機

中試控股技術博士為您解答：ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置

1．額定電壓：75KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．中試控股系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《水輪發電機組安裝技術規范》 GB/T8564―2003

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫 升：小于60度

工作頻率：30-300Hz

重量：35kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV，

4.電容分壓器一臺：ZSFRC-80kV純電容式

高壓電容量：2000pF

分壓比：1000:1

工作頻率：30～300Hz

誤差精度：1.5%

額定電壓:80kV

重量：10kg

ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置技術參數

輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

? 輸出電壓：0-250V；

? 輸出波形：正弦波

? 頻率調節范圍：30-300Hz

? 頻率分辨率：0.01Hz

? 頻率穩定度：0.1%

? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

? 電壓分辨率：0.1kV

? 電壓測量精度：1.5%

? 電壓步進值： 1%，0.5%，0.1%，0.01%

? 運行連續工作時間：60分鐘

功能描述

變頻電源有如下幾個顯著的特點：

? 波形為脈寬電壓調節的方波。

? 內部由ARM控制，操作功能得到優化,操作簡單。

? 自動掃頻，尋找諧振點.頻率范圍30-300Hz, 中試控股可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

? 實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

? 數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：本耐壓機110kV GIS交流耐壓試驗機接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。

1、額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。

2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

3、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

1.輸出額定電壓：參見表1

2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

3.帶載能力：0.1Hz zui大1.1μF

0.05Hz zui大2.2μF

0.02Hz zui大5.5μF

4.測量精度：3%

5.電壓正，負峰值誤差：≤3％

6.電壓波形失真度：≤5％

7.使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH

8.電源保險管：參見表1

9.電源：頻率50Hz，電壓220V±5%。

耐壓機110kV GIS交流耐壓試驗機接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。

工具/原料

• 控制線、升壓器、電源線、保險管

方法/步驟

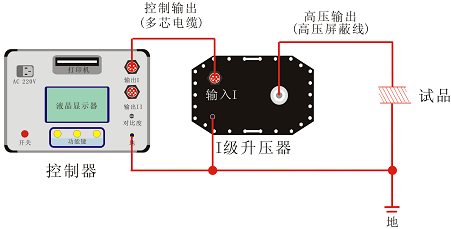

1. 30Kv連線方法：單獨使用第I級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，可輸出0-30Kv電壓。連線方法如下圖：

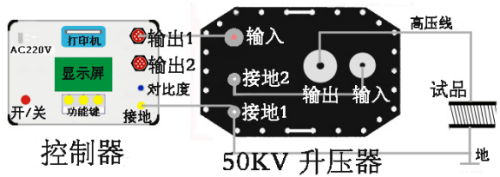

1. 50Kv連線方法：單獨使用第Ⅱ升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，可輸出0-50Kv電壓。連線方法如下圖：

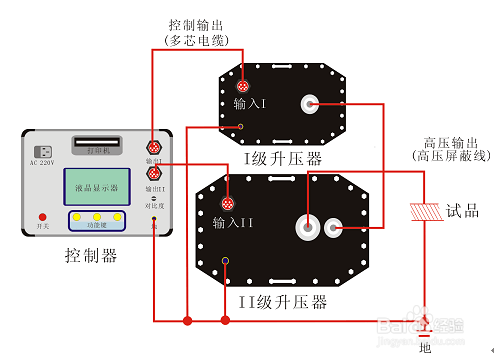

1. 定電壓大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），串聯連線方式如下圖。開機后，在參數設置欄中將連接方式設為“串聯”。

1. 注意事項 儀器有故障，切勿自行拆機修理。關機后應用對試品進行充分放電,再拆線。

• 注意事項
• １．本儀器所配升壓體不得作它用。
• ２．機內帶電,切勿自行拆機修理，以免發生意外。儀器有故障，應與中試控股修理。
• ３．關機后應用放電對試品進行充分放電,再拆線。
• ４．連續工作，升壓體將發熱，屬正常現象。
• 隨機附件
• 1．高壓連接電纜一根。
• 2．低壓連接電纜一根。
• 3．電源線一根。
• 4．電源保險管十只。
• 中試控股的ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低頻高壓發生器屬于超輕型交流耐壓試驗，打耐壓時候對電纜沒有損傷。
