電纜試驗耐壓儀10kV（300mm2）電纜 3KM
時間：2021-09-27
電纜試驗耐壓儀10kV（300mm2）電纜 3KM
中試控股技術博士為您解答：主要依據標準：
JP3855-96《3.6～40.5kV交流高壓真空斷路器通用技術條件》
DL403-91《10～35kV戶內高壓斷路器技術條件》
電纜試驗耐壓儀10kV（300mm2）電纜 3KM這里需要說明：IEC標準中并無與JB3855相對應的專用標準，只是套用《IEC56交流高壓斷路器》。因此，真空斷路器的標準至少在下列幾個方面高于或嚴于IEC標準：
(1) 絕緣水平： 試驗電壓 IEC
1min工頻耐壓(kV) 28 42(極間、極對地)48(斷口間)
1.2/50沖擊耐壓(kV) 75 75(極間、極對地)84(斷口間)
(2)命試驗結束后真空滅弧室斷口的耐壓水平：IEC56中無規定。JB3855一96規定為：完成電使用次數試驗后的真空斷路器，其斷口間絕緣能力應不低于初始絕緣水平的80%，即工頻1min33.6kV和沖擊60kV。
(3)觸頭合閘彈跳時間：IEC無規定，而規定要求不大于2ms。
(4)溫升試驗的試驗電流：IEC標準中，試驗電流就等于的額定電流。DL403-91中規定試驗電流為額定電流的110%。
2.真空斷路器的主要技術參數 真空斷路器的參數，大致可劃分為選用參數和運行參數兩個方面。前者設計選型時使用；后者則是斷路器本身的機械特性或運動特性，為運行、調整的技術指標。

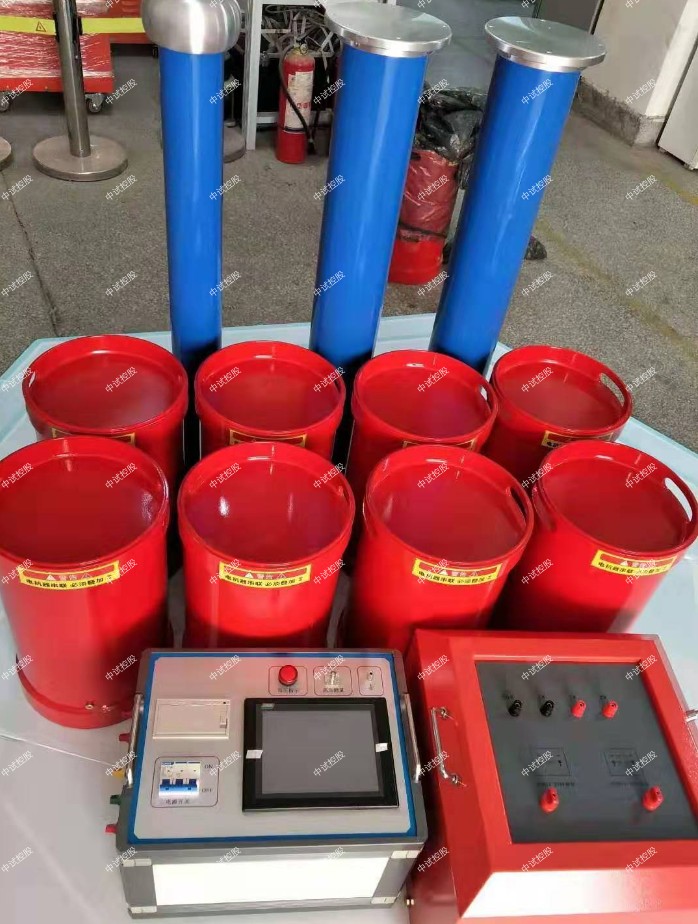

ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置
技術參數
1000指設備能輸出的最大額定容量，單位為kVA
500指設備能輸出的電壓等級，單位為kV；
（二）1000kVA/500kV變頻諧振試驗裝置技術指標
1．額定電壓：500KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
128kV-滿足110kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
95kV-滿足110kV變壓器中性點交流耐壓試驗
184kV-滿足110kV開關等交流耐壓試驗
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 380/220V
11．頻率調節范圍：30Hz～300Hz
12．ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統測量精度：1.5％±200V
13．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：40kVA；
輸入電壓： 380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～80A
重量：28kg
2. 高壓諧振電抗器（共10臺）：100KVA/50KV
額定工作電壓：50kV
額定工作電流：2A
額定電感量：95H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：65kg
3. 激勵變2臺：
額定容量：20kVA
輸入電壓：500V
輸出電壓：2/4/8/20Kv
重量：90kg
4.電容分壓器一臺： 500kV純電容式
自身電容量：1000pF
工作頻率：30～300Hz
分壓比：3000:1
不確定度：1.5%±200V
額定電壓:500kV
重量：30kg
技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
下表是選用參數的列項說明，并以三種真空斷路器數據為例。
電纜試驗耐壓儀10kV（300mm2）電纜 3KM表中所列各項參數，均須按JB3855和DL403標準的要求，在型式試驗中逐項加以驗證，終數據以型式試驗報告為準。
中試控股技術博士為您解答：什么是剛分(合)速度?以時間段和距離段定義開關的剛分(合)速度有何區別?
所謂剛分(合)速度是指高壓開關剛分后(剛分前)一段時間(或一段距離)的平均速度。如果以時間為定義標準，IEC標準和標準一般定義為合前分后10ms的平均速度。針對某些或某些開關定義的不同，中試控股儀器可以通過電腦和配套速度定義添加程序重新定義。既可以定義為時間段，也可定義為距離段，中試控股可靈活方便地為高壓開關速度測試。以真空開關為例，10KV開關的開距一般為s=11mm左右，其剛合(分)速度的定義為剛合前(剛分后)6mm的平均速度.也有的定義為以下幾種：
(1)合閘取全程平均，分閘取全程平均速度;
(2)合閘取全程平均，分閘取剛分后6mm的平均速度;
有了速度定義添加程序功能，也能方便根據具體的真空開關進行速度測試.另外，對真空開關進行速度測試時，由于分閘過程中緩沖機構起作用，整個分閘過程的平均速度很低。一般定義真空開關分閘過程中緩沖機構起作用前的平均速度為整個過程的平均速度，即合閘取全程平均，分閘取剛分后6mm的平均速度較為接近真實值。
由于3 5KV真空開關開距一般為S=22mm左右，所以以上所有針對1 0KV真空開關速度定義中的數值6改為1 0或11即可。
局部放電既是征兆，也是造成絕緣劣化的重要原因。電力設備在之前都會進行一系列常規的試驗，但常規的非耐壓和耐壓試驗難以發現局部放電這類絕緣缺陷。設備發生局部放電時，開始只分散地發生在微小的局部范圍；
幾乎不會引起絕緣的貫穿性擊穿。同時局部放電還會引起放電點附近或絕緣物的異常溫升，使絕緣老化。如果在正常工作電壓下已發生小范圍的放電，久而久之，缺陷隨著時間越來越大，直至絕緣物被擊穿。因此，局部放的電將導致電力設備絕緣的劣化和缺陷的惡性循壞，嚴重時甚至會導致絕緣事故。
