110kV互感器耐壓儀

中試控股技術博士為您解答：振動信號的檢測

瞬動式機械，在其分合過程中，有一系列運動構件的起動、制動、撞擊的出現，這些運動形態的改變都在其構架上引起多個沖擊振動，每個振動對應著開關分、合過程中特定的動作事件。這些沖擊振動的波形呈上升和衰減過程，其峰值點在時間上具有很好的辨認性。但是，從振動發生到振動傳感器測量到的峰值時間之間，總會由于振動波的傳播帶來一定的誤差，因此峰值時間較振動發生時間有一定的時間延遲。不過，檢測系統只是根據振動信號來求取各個振動事件之間的時間差，并不一定需要知道其發生的準確時刻。所以只要每個事件均進行了相似的簡化，時間差的計算誤差不受影響，可以用振動信號的峰值時間作為各個振動事件的發生時刻，并將它們相減后得到動觸頭運動過程中各個振動事件之間的時間差。此外，對于某一臺特定的開關而言，在健康狀態下它的分、合操作的振動信號具有較強的相似性。對于實時測量得到的振動信號，可110kV互感器耐壓儀在離線實驗數據(振動信號波形和機械特性曲線)的基礎上，并結合考慮該次動作的機械特性曲線來粗略確定各個振動事件發生的先后次序和時間區段，然后將各個區段的峰值時間作為該振動事件的發生時刻。各時間相差后得到各事件之間的相對時間，以接到分、合電脈沖時間為基準計算各事件的發生時間，就能找到動靜觸頭間的合、分時刻。將動觸頭的行程信號同該合、分時刻結合，并根據相應的定義，就可以計算出剛分(合)速度、行程、超行程；將三相的分合時刻相差就可獲得該次動作的不同期參數。 傳動機構系統的檢測和診斷對保證高壓開關安全運行有重要的意義。而基于振動信號的開關機械狀態診斷方法作為一種間接的、不拆卸的診斷方法；

110kV互感器耐壓儀對于高壓開關機，在分合閘操作過程中，內部主要機構不見得運動、撞擊和摩擦都會引起表面的振動，中試控股振動是內部多種現象激勵的響應，這些激勵包括機械操作、電動力或靜電力作用、局部放電以及SF6氣體中的微粒運動等。振動信號中包含豐富的機械狀態信息，甚至機械系統結構上某些細微變化也可以從振動信號上發現出來。因此，以外部振動信號為特征信號，可以對高壓開關的這些狀態進行檢測。具體做法是在開關適當部位，如具有較大的振動強度，較高信噪比的部分，安裝振動傳感器，當開關進行分合閘操作時。采集振動信號經處理后作為診斷的根據。

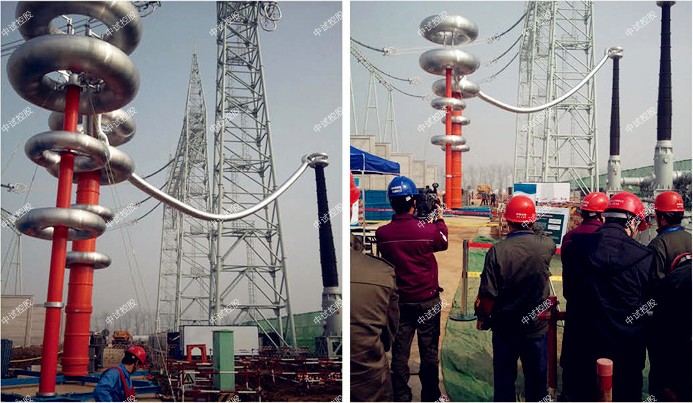

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置

技術指標

1．額定電壓：200kV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置中試控股自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：25kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：16kg

2.高壓諧振電抗器（共6臺）：86KVA/43KV

額定工作電壓：43kV

額定工作電流：2A

額定電感量：85H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：60kg

3.激勵變2臺：

額定容量：12.5kVA

輸入電壓：500V

輸出電壓：2kV， 4kV，10kV，

4.電容分壓器一臺：200kV純電容式

   高壓電容量：2000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%±200V

   額定電壓:200kV

   重量：10kg

激勵變壓器接線用法：

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置用于10kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

滿足試品范圍：

1、滿足300mm2,35kV 電纜交流耐壓試驗，長度2km，電容≤0.38uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

2、滿足35KV/31500KVA及以下變壓器（容量不限）的中試控股交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

3、滿足35KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

4、滿足110KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

1、技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%±200V

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz, ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動檢查電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：檢測振動信號的突出優點是振動信號的采集不涉及電氣測量，振動信號受電磁干擾小，傳感器安裝于外部，對開關無任何影響。同時，振動傳感器尺寸小，可靠靈敏度高，抗干擾好，特別適用于動作頻繁的高壓開關的在線檢測及不拆卸檢修。振動檢測的難點在于信號的一致性較差及如何提取特征量。目前主要的分析方法有以下幾種：

①振動信號出現的時間及幅值；

②時域、頻域復合分析；

③“狀態圖”，均值、方差、過零次數，翻轉次數等；

④動態時間規整法；

⑤偏差測試法；

⑥指數衰減振蕩子波分解法；

2.高壓開關機械故障檢測存在的主要問題
 目前高壓開關機械故障的檢測方法基本上成熟，大部分具有分、合閘線圈電流及行程測試的功能。其有效性已被開關供電部門所認可。存在的主要問題在于缺乏有效的數據管理及分析診斷平臺。大部分的測試儀都可將測試結果打印出來，但無法存儲；對于故障的判斷，中試控股大多采用閾值的方法，對某個斷路器的多次測試結果無法通過數學統計分析等方法進行有效的“縱比”，更無法對各地同一型號斷路器的測試結果進行“橫比”，不利于故障的診斷。
