高壓電纜耐壓試驗儀器

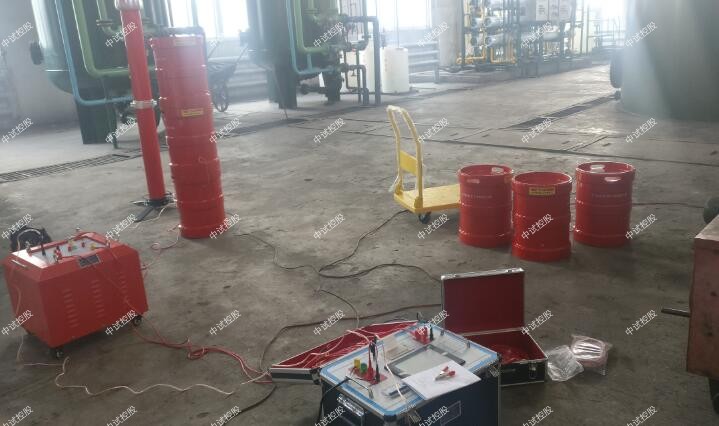

中試控股技術博士為您解答：ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置

405指設備能輸出的最大額定容量，單位為kVA

 200指設備能輸出的電壓等級，單位為kV；

（二）ZSBP變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：200KV

高壓電纜耐壓試驗儀器被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

109kV-滿足110kV電纜交流耐壓試驗；

165kV-滿足110kV變壓器交流耐壓試驗

184kV-滿足110KvGIS交流耐壓試驗

2．中試控股輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 380V/220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

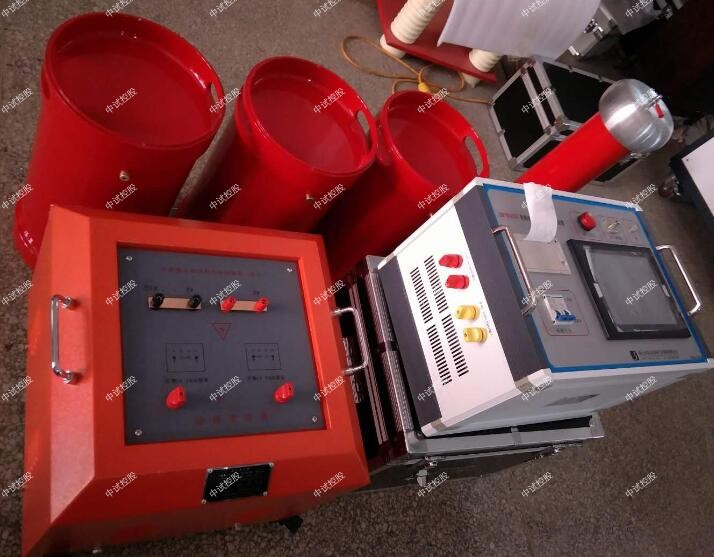

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：（可以兼容其它電抗器使用）

額定功率：25kVA；

輸入電壓：三相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：28kg

2.高壓諧振電抗器（共6臺）：67.5KVA/33.75KV（可以兼容其它電源和激勵變使用）

額定工作電壓：33.75kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：68kg

3.激勵變：1臺      （中試控股可以兼容其它電抗器使用）

額定容量：25kVA

輸入電壓：500V

輸出電壓：，2kV ，4kV   8kV，

重量：100kg

4.電容分壓器一臺： FRC-200kV純電容式

   自身電容量：1500pF

   工作頻率：30～300Hz

分壓比： 2000:1

   不確定度：1.5%

   額定電壓:200kV

   重量：25kg

1、滿足110KV及以下GIS,開關，刀閘，母線（容量不限）的交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

2、滿足300mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.48uF,試驗頻率30~300Hz,試驗電壓U≤22kV。試驗時間：5分鐘

ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

全自動電容電感測試儀的工作原理和主要特點

針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門，中試控股據說測試速度快、精度高、方便可靠等很多特點，深受廣大電力工作者的歡迎，本文就以全自動電容電感測試儀為例，來給大家簡單介紹工作原理和主要特點。

工作原理：

 中試控股在被測電容支路有對被測電容的電壓、電流取樣的取樣電路，取樣電路的輸出端分別接放大電路，從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號，與電壓信號和電流信號通過A/D轉換器后，輸入CPU計算而得到被測電容值。因為采用了移動的電流取樣單元，而使得無需拆除連接線就可以直接測量電容值。

 加之測量過程檔位是自動進行選擇，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

全自動電容電感測試儀的主要特點：

（1）現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器。

（2）電容表輸出電壓低而導致故障檢出率低。

高壓電纜耐壓試驗儀器主菜單共有十個可選項，分別為：參數設置、Y接電容、Yn接電容、III接電容、△接電容、單相電容、單相電感、結果查詢、電流頻譜、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘參數設置’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能，同時顯示內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。
各功能選項的用途分別為：
參數設置：用來對試驗的必要的參數進行設置。
Y接電容：對接線方式為Y形接法的電容器組進行測試。
Yn接電容：對接線方式為Y形接法的電容器組進行測試。
III接電容：對接線方式為III形接法的電容器組進行測試。
△接電容：對接線方式為△形接法的電容器組進行測試。
單相電容：對單相電容器進行測試。
單相電感：對單相電抗器進行測試。
結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便進行測試結果的管理。
電流頻譜：實時測量回路中的電流幅值、總諧波畸變率和各相電流2-32次諧波含量值和柱狀分布圖。
系統設置：調試用界面，不需了解。

參數設置屏可見，項目有：高額電壓、等效方式、設置日期、設置時間、試品編號。
各項參數的含義和作用如下：
高額電壓：選擇電壓等級用于計算電容的千乏數（電容量）
千乏數（Kvar）Q=U*U*2*3.14*f*C
U：電容的電壓等級；
F：測量電壓的頻率；
C：電容值
等效方式：分為并聯等效和串聯等效兩種方式，等效方式選擇不對，會造成測試結果不正確。
設置日期：用來對日期進行設置，調整當前顯示的年、月、日。
設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。
