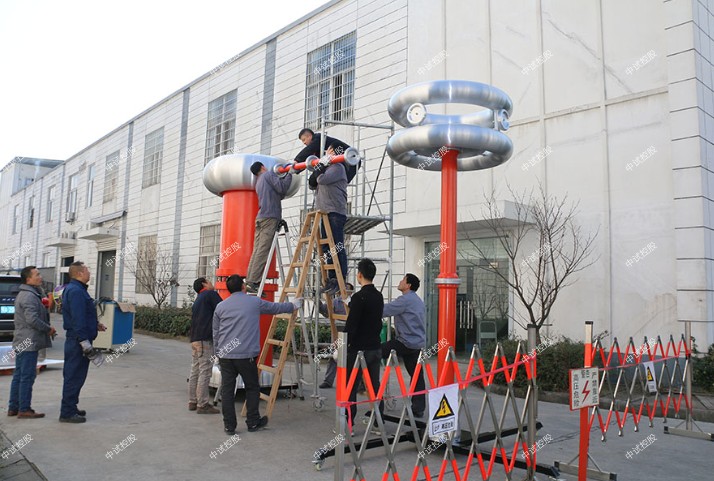

高壓電纜耐壓試驗裝置

中試控股技術博士為您解答：ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

高壓電纜耐壓試驗裝置適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

一、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置中試控股系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  108KVA；

  3、輸出電壓：     80KV，

  4、輸出電流：    1.5A，  3A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置變頻控制電源10KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 高壓電纜耐壓試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    55Kg ;

3、高壓電抗器 DK-54/36        2臺

a) 額定容量：   54KVA

b) 額定電壓：  36KV

c) 額定電流：  1.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-80/0.006                1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

智能電容電感測試儀三相Y接電容測量：
中試控股測試接線如圖20所示：
用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“Y接電容”測試項目，按“確定鍵”開始測試直到自動結束。

用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc，黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un；黃綠紅黑接線鉗頭分別夾在被測電容器的A、B、C、N端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“Yn接電容”測試項目，按“確定鍵”開始測試直到自動結束。

與三相Y接電容相同。用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C端子上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“△接電容”測試項目，按“確定鍵”開始測試直到自動結束。

中試控股用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，綠色接線鉗的粗線接到儀器的電壓輸出端子Ub、細線接到儀器的采樣輸入端子Ub，紅色接線鉗的粗線接到儀器的電壓輸出端子Uc、細線接到儀器的采樣輸入端子Uc，黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un；黃綠紅接線鉗頭分別夾在被測電容器的A、B、C同側端子上；電容器另一側A’、B’、C’用大電流短接線良好短接，黑色接線鉗頭夾在短接點上；A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、B相鉗形電流互感器卡到綠色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）、C相鉗形電流互感器卡到紅色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電容器端）；接好線后，在主界面選擇“III接電容”測試項目，按“確定鍵”開始測試直到自動結束。

用黃色接線鉗的粗線接到儀器的電壓輸出端子Ua、細線接到儀器的采樣輸入端子Ua，接線鉗夾在被測電抗器的一個端子；黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un，接線鉗夾在被測電抗器的另一個端子；用A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電抗器端）；接好線后，在主界面選擇“單相電感”測試項目，按“確定鍵”開始測試直到自動結束。
