變壓器耐壓試驗儀

中試控股技術博士為您解答：ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、變壓器耐壓試驗儀環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、變壓器耐壓試驗儀具備各種數據打印功能。

二、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

智能電容電感測試儀電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

ZSRG-3000 智能電容電感測試儀注意事項
1．中試控股在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．III接電容試驗時，短接的效果必須良好，否則會對測試結果有影響。
6．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
7．當中試控股儀器需要充電時，要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。

智能電容電感測試儀接線方法

1、并聯電容器測量

進行測試前，應按使用要求正確連接電源線及信號電纜。

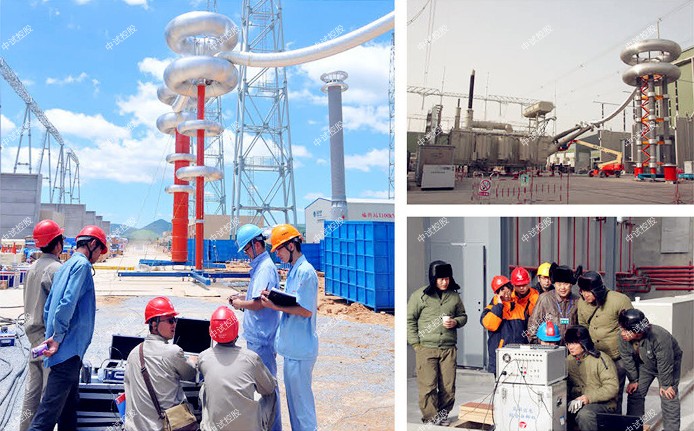

圖4 儀器現場測量實例

（1）將測試電壓電纜一端接到儀器【電壓輸出端子】上；

（2）將測試電流信號電纜插在儀器【電流取樣插頭】上；

（3）接好測試儀器220V電源線；

（4）將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；

（5）閉合【電源開關】；

（6）開機后，屏幕顯示第1屏 開機顯示；如果顯示白屏，請直接按復位鍵。

將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【并聯電容】模式。按【確認】鍵并存入設置值，回到主菜單。

將光標移至【測量】，按【確認】鍵進入測量，將【電壓輸出開關】置于【通】的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果。

（7）將鉗形電流表取下，卡于另一臺需測量的電容器上，直至該相測量完畢。

（8）測試結束后，切斷電源，并將面板上所有開關恢復到測試前的狀態，拆除所有接線。

2、電抗器電感測量

（1）接線方法同測量電容時一樣，只是被測試品為電感；

（2）開機按【確認】后屏幕顯示主菜單畫面，中試控股將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【串聯  電感】模式。按【確認】鍵并存入設置值，回到主菜單。

（3）將光標移至【測量】處，按確認進入測量狀態。

（4）將【電壓輸出開關】置于【通】的位置即進行電感測量。

3、電感測量注意事項

（1）被測電感的Q值越高，測量準確度越高。

（2）因中試控股儀器測試電壓較高，測量小電感量電感時（10mH以下），測試時間不宜過長，在測試結果穩定后盡快關斷電壓輸出開關，以免大電流損壞儀器電源和被測試品電感。
