電纜試驗設備

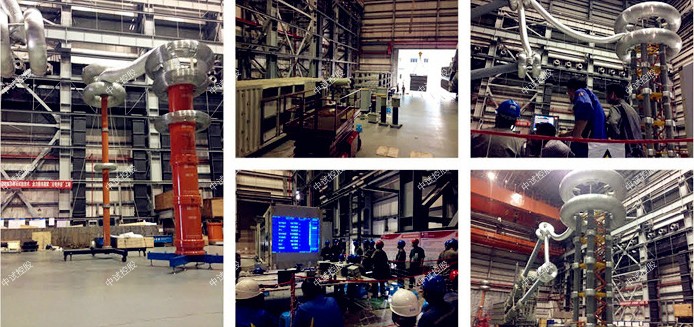

中試控股技術博士為您解答：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     22KV，

4、輸出電流：     2A，6A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<中試控股電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22        3臺

a) 額定容量：  44KVA

b) 額定電壓：   22KV

c) 額定電流：6A

e) 品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-30/0.006                1臺

a) 額定電壓：    30KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

變壓器有載分接開關維護的幾個內容：

(1)有載分接開關投運前，應對油枕進行檢查，其油位應正常，應無滲漏油，控制箱要防潮良好。手動操作一個循環(即升降一個周期)，檔位指示器與計數器應正確動作，極限位置的閉鎖應可靠，手動與電動控制的聯鎖也應可靠。

(2)有載分接開關的瓦斯保護，重瓦斯投入跳閘，輕瓦斯發信號。這跟變壓器本體的瓦斯保護要求一樣。我們通常稱本體的瓦斯繼電器為"大瓦斯"，稱有載分接開關的瓦斯繼電器為"小瓦斯"。瓦斯繼電器應安裝在運行中便于安全放氣的位置。新投運的有載分接開關瓦斯繼電器安裝后，運行人員有必要時(筒體內有氣體)應適時放氣。

(3)中試控股有載分接開關的電動控制應正確無誤，電源可靠，各接線端子接觸良好。驅動電動機轉動正常，轉向正確，其熔斷器額定電流按電動機額定電流的2～2.5倍配置。

(4)有載分接開關的電力控制回路，安裝在控制屏上的電動操作按鈕，與安裝在變壓器本體上的有載分接開關控制箱上的按鈕應完好，電源指示燈和檔位指示器應完好，極限位置的電氣閉鎖應可靠。

(5)有載分接開關的電動控制回路應設置電流閉鎖裝置，其整定值為主變壓器額定電流的1.2倍，電流繼電器返回系數大于或等于0.9。當采用自動調壓時，主變控制屏上必須有動作記數器，自動電壓調節器的電壓互感器二次斷線閉鎖應正確可靠。

變壓器有載分接開關測試儀
測試Y0、Y、△型變壓器，阻值不用換算直接顯示
2、數據分析人性化，可以自動的找出波形中間的故障，并做記號
3、波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度
4、△型變壓器可以顯示三相同期性
5、可以帶繞組或不帶繞組進行測試
6、四端接線方式，提供高精度電阻測量,且無需導線補償
7、在測試中間可以連續測試，節省變壓器停電的時間
8、儀器可以生存word報告，方便數據的管理和查詢
9、儀器中試控股由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便
10、儀器內部可以自動保存1000組數據，也可以外接U盤保存

變壓器有載分接開關的維護

有載分接開關對提高供電系統的電壓合格率起到了重要作用。而目前靠大電網供電的縣級電網的調壓方法，主要靠有載調壓變壓器來實現。這就把有載調壓變壓器和分接開關的運行維護工作推到了一個重要位置。

電纜試驗設備可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。

電纜試驗設備使用變壓器有載分接開關測試儀需要注意：

①.儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；

②.帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；

③.對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；

④.使用前，儀器的接地端子必須接好地線；

⑤.不能將兩組以上的線連在一起作為一路測量，不用的線要開路；

⑥.測試過程中，不允許拆除測試線；

⑦．測試結束后，先關閉儀器再拆除所有接線。

儀器過渡電阻最大量程：  100Ω；過渡電阻測量范圍：  1A檔：0.4Ω～20Ω  0.2A檔：10Ω～100Ω
