高壓電纜耐壓試驗設備

中試控股技術博士為您解答：ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 35kV/300mm2的電纜，長度1.0km，電容量≤0.198uF試驗頻率為30-300Hz,試驗電壓52kV

2．中試控股滿足10kV變電站變壓器、配電設備交流耐壓。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     66KV，

4、輸出電流：      2A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 中試控股變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

高壓電纜耐壓試驗設備具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   3KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 中試控股結構： ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22          3臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 40Kg/臺

h)高壓電纜耐壓試驗設備連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.001                 1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 中試控股分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

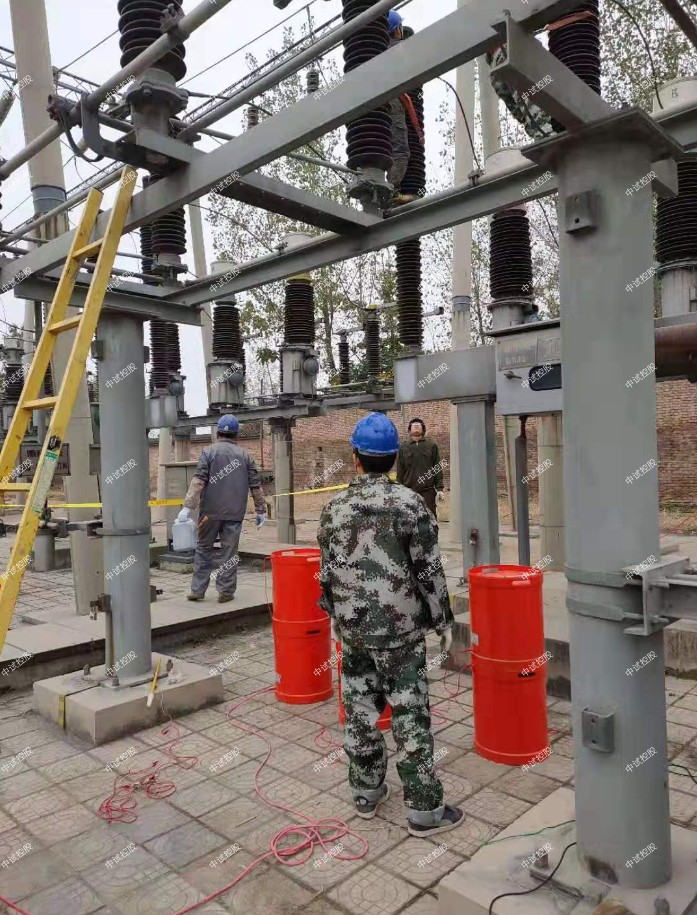

ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

有載調壓開關絕緣對變壓器整體絕緣有什么影響

有載調壓分接開關是變壓器本體的重要組成部分，在變壓器試驗中遇到異常情況時，往往只從繞組、套管、鐵芯、絕緣油等方面進行分析，而忽視了有載調壓分接開關不良對變壓器試驗結果的影響。當有載調壓分接開關支架絕緣不良時，會導致變壓器整體絕緣電阻下降。例如，某變電站一臺 變壓器，在檢修時發現有載分接開關支架中一支絕緣桿有裂紋，立即取下?lián)Q上一支新的絕緣桿，分接開關檢修后復原到變壓器中，接著進行注油，然后對變壓器110kV繞組進行絕緣電阻試驗。測量結果是:絕緣電阻只有40MQ，吸收比為1，絕緣電阻表的指針數據非常穩定。中試控股

當時分析認為一是變壓器本體油可能劣化；二是變壓器繞組絕緣可能嚴重老化或受潮。于是取油樣化驗，結果是油各項指標都符合標準，排除了油的影響，這樣問題的焦點就集中到繞組上。

有人提出吊芯，但考慮到工作量大，又要停役很長時間，所以決定先進行分解試驗，然后再吊芯檢查繞組。分解試驗是將有載調壓分接開關的切換開關吊出變壓器本體，對套管與繞組進行絕緣電阻測試，測試結果是:絕緣電阻為2000MQ吸收比為1.5，與歷年來的繞組測試數據相近。

由測試結果可以判定問題發生在分接開關上于是又測量分接開關支架絕緣棒的絕緣電阻，只有40M原來新?lián)Q上的絕緣棒在倉庫中存放多年，安裝前既未進行真空烘干處理，又未進行測試，將以往受潮支架絕緣棒安裝在變壓器上，自然導致變壓器110kV繞組絕緣電阻下降。

調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

1、光線示波器功能。

2、較強的綜合測量能力。

3、較全面的測量結果分析。

4、數據保持，數據通訊。

5、抗干擾能力強。

6、液晶大屏幕顯示，全中文菜單操作。

7、中試控股自帶微型打印機，可漢化打印測量結果及波形。

8、體積小，重量輕。
