絕緣耐壓試驗儀

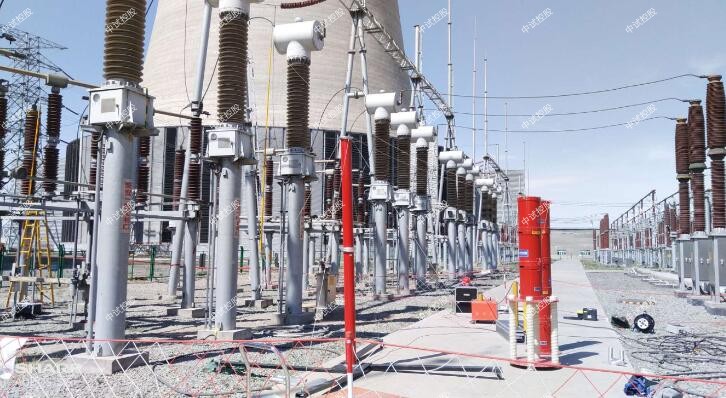

中試控股技術博士為您解答：ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置

216指設備能輸出的最大額定容量，單位為kVA

 54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-216kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

絕緣耐壓試驗儀被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》     GB50150-2006

《高壓諧振試驗裝置》                      DL/T 849.6—2004

《電抗器》                                   GB10229.88

《電力設備預防試驗規程》                   DL/T596-1996

《耦合電容器和電容分壓器》                   IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置高壓諧振電抗器（共4臺）：27kV/2A

 額定工作電壓：27kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：35kg

溫    升：小于60度

工作頻率：30~300Hz

3. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：1 KV/ 3kV;用于10kV交流耐壓試驗;

重量：30kg

4.電容分壓器一臺：DCF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800P   重量：10kg

1、10kV電纜 300mm2 長度不大于4km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   27kV/2A電抗器4臺 并聯

2、10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   27kV電抗器2臺串聯

3、35kV電纜 300mm2 長度不大于2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  27kV/2A電抗器2臺串聯2臺并聯

工頻耐受電壓試驗程序 本試驗適用于電器瓷套或因結構上的原因不能在試品的表面產生火花放電的絕緣子。耐受試驗應在按相應的標準規定的并按 4.3校正所得的電壓下進行。 試驗時，先施加約75%的規定試驗電壓.然后以每秒約 2環試驗電壓的速率升壓至規定的耐受電壓，保持 5min，試品不應被擊穿。

高壓試驗裝置 試驗變壓器高壓側應串聯一個適當?shù)南蘖麟娮?，此電阻應能保護變壓器和使試品表面在試驗時能夠產生頻繁的火花而非閃絡。 在試驗回路中應在每一只試品上串聯一個(7~12)mm的火花間隙或采用其他方法，以鑒別被擊穿的試品 。

絕緣耐壓試驗儀操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 絕緣子芯棒泄漏電流試驗裝置儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

精確使用無線絕緣子測試儀的方法

“無線絕緣子測試儀”是根據實際操作和現場使用情況，結合提出要求，通過大量現場試驗，新型絕緣子測試儀器。本儀器用于測試帶電的懸式絕緣子或實驗室檢測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。

采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
