電纜試驗怎么做

中試控股技術博士為您解答：ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置

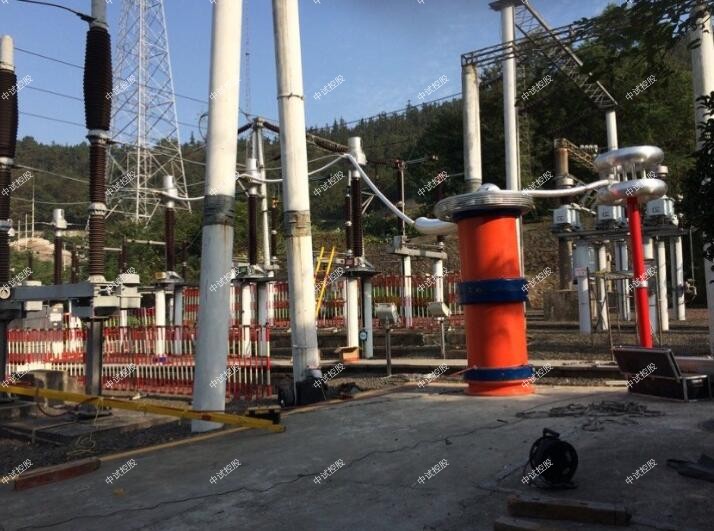

一、 被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

2．110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。

3．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。

4. 10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）

5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

二、 ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置工作環境

1.   環境溫度：－150C –40 0C;

2.   相對濕度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能

1.   額定容量：216kVA；

2.   輸入電源：單相220V電壓，頻率為50Hz；

3.   額定電壓：54kV；216kV

4.   額定電流：1A； 4A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；

8.   溫    升：額定負載下連續運行30min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

四、 ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

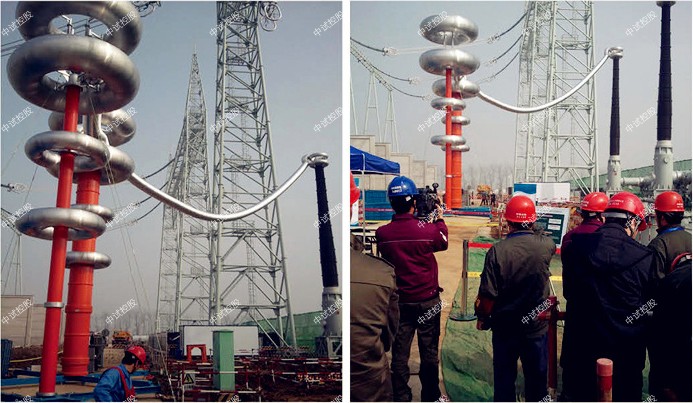

五、裝置容量確定

裝置容量定為216kVA/216kV，分4節電抗器，中試控股電抗器單節為54kVA/54kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

（二）試驗時使用關系列表

設備組合

電纜試驗怎么做被試品對象    電抗器

54kVA/54kV4節 激勵變壓器輸出端選擇

110kV電力變壓器交流耐壓     使用電抗器4串     6kV

110kV絕緣子，開關、GIS等   使用電抗器4串     6kV

300mm2 /35kV電纜1km   使用電抗器2串2并 3 kV

300mm2 /10kV電纜2.0km 使用電抗器4并     3kV

35kV絕緣子，開關等     使用電抗器3串     3kV

六、系統配置及其參數

1.   激勵變壓器ZSJLB-12kVA/3kV/6kV/0.25kV    1臺

a)   額定容量：12kVA；

b)   輸入電壓：0-250V，單相；

c)   輸出電壓：3kV；6kV

d)   結    構：干式；

e)   重    量：約70 kg；

2.   變頻電源12kW/220V                         1臺

a)   額定輸出容量：10kW

b)   工作電源：220±10%V（單相），工頻

c)   輸出電壓：0 – 250V，單相，

d)   額定輸入電流：40A

e)   額定輸出電流：40A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：1.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續30min

m)   額定容量下連續運行30min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o) 結構及性能特點：

1）電纜試驗怎么做參數顯示：大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2）參數設置：中試控股可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3）試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態

4）ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、中試控股閃絡保護、緊急停機、欠壓保護等多重保護功能；

5） 數據存儲功能：試驗結果保存、打印、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦?，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；

6）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

7）頻率調節分為粗調和細調，中試控股并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

8)重  量：約18kg；

3.   高壓電抗器DK-54kVA/54kV                  4節

a)   額定容量：54kVA;

b)   額定電壓：54kV；

c)   額定電流：1A；

d)   電 感 量：90H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約55kg；

4、電容分壓器FRC-220kV -1000 pF                 1套

a)   額定電壓： 220kV

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比： 1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約20kg

一、用途
絕緣芯棒泄漏電流智能試驗裝置是根據zui新電力行業標準而設計的、智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光;

中試控股技術博士為您解答：操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。

中試控股技術博士為您解答：注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

智能絕緣子棒芯泄漏電流試驗裝置按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

中試控股技術博士為您解答：按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值。

注意事項

1. 試驗過程中，探測器與手持終端相互之間必須保持在通信距離范圍之內。即：探測器與手持終端之間的距離不得大于100米。試驗和工作期間，必須安裝合適的探頭。

2. 在帶電設備上作業，必須通過絕緣操作桿進行。在測量時，探測器A、B探頭必須可靠地接觸被測絕緣子兩端的金具部分；

3. 探測器上LED綠燈有規律地閃亮，表示探測器正在發射信號。如果LED燈發出微弱的光，表示探測器需要及時更換電池，仍不能正常工作，探測器可能有故障，應從絕緣桿上取下送回修理。

4. 測量結束后，長按探測器開關按鈕至LED燈變紅后松開，即可關閉探測器。
