變頻串聯諧振實驗裝置

中試控股技術博士為您解答：直流泄漏完成后，可不拆線直接進行直流耐壓試驗。

即可獲得輸出高壓從零伏連續可調到額定的高值。在作直流耐壓及電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可改變輸入電壓，從而獲得不同值的直流高壓輸出。
而中試控股干式試驗變壓器則是采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝。其工作原理為當輸入電壓為200V，電磁感應原理根據需要改變輸入電壓。得出電氣設備的絕緣性能，以及發行電氣設備受過電壓的能力，但是其主要的不同點在于其構造以及工作原理的大不相同。

變頻串聯諧振實驗裝置油浸式試驗變壓器采用冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外。

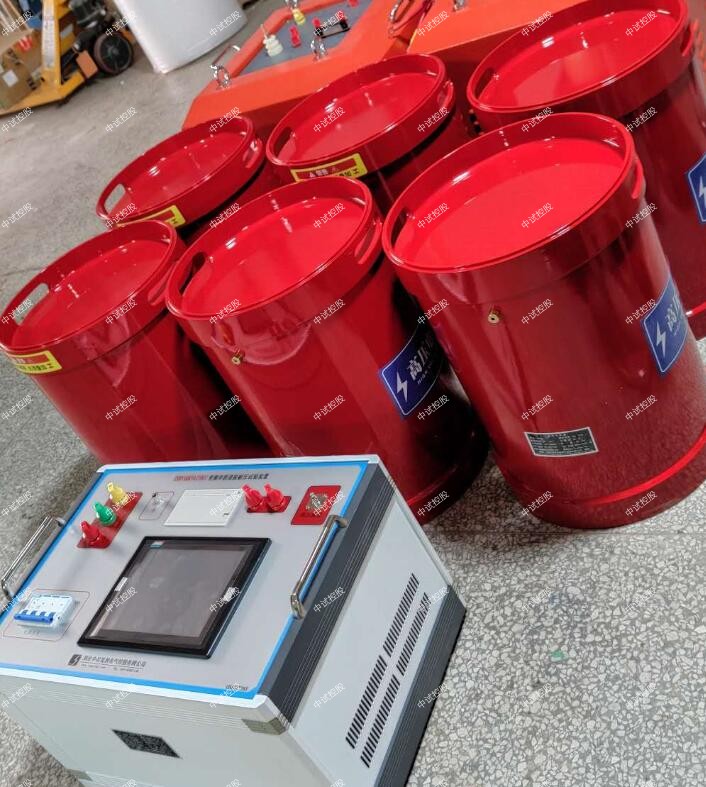

中試控股技術博士為您解答：ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1. 中試控股變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

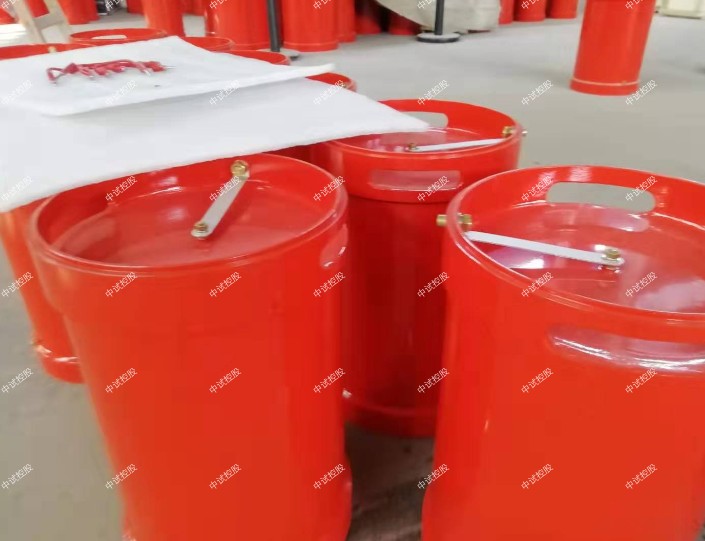

2.高壓諧振電抗器（共2臺）：66KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：32H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：42kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.1 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器2并

2. 20kV/70mm2的電纜，長度2km，電容量≤0.3uF試驗頻率為30-300Hz,試驗電壓36kV，電抗器2串

1、技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

 局部放電量性能指標
    不同電纜的局部放電試驗指標介紹如下：
    a）電力承裝修試資質等級都有哪些中低壓電纜
試驗，局部放電量由原來的在1．5 U0電壓下不大于20 pC改為在1．73 U0電壓下不大于10pC；型式試驗，局部放電量由原來的在1．5 U0電壓下不大于20 pC改為在1．73 U0電壓下不大于5 pC。b）高壓電纜
試驗，局部放電量仍然是在1．5 U0電壓下不大于10 pC；型式試驗，局部放電量在1．5 U0電壓下不大于5 pC。
    c）電力承裝修試資質等級都有哪些超高壓電纜
試驗規定，中試控股局部放電量在1．5 U0電壓下為10 pC或在更低背景噪音的靈敏度下無可分辨的局部放電。
型式試驗規定，局部放電量在1．5 U0電壓下為5 pC或在更低背景噪音的靈敏度下無可分辨的局部放電。

變頻串聯諧振實驗裝置發電機和同步調相機大修中更換繞組時，容量為10MW(MVA)以上的定子繞組絕緣狀況應滿足下列條件，而容量為10MW(MVA)及以下時滿足下列條件之一者，可以不經干燥投入運行：
a)中試控股絕緣分相測得的吸收比不小于1.3或極化指數不小于1.5，對于環氧粉云母絕緣吸收比不小于1.6或極化指數不小于2.0。水內冷發電機的吸收比和極化指數自行規定。
b)在40℃時三相繞組并聯對地絕緣電阻值不小于(Un+1)MΩ(取Un的千伏數，下同)，分相試驗時，不小于2(Un+1)MΩ。若定子繞組溫度不是40℃，絕緣電阻值應進行換算。
2.運行中的發電機和同步調相機，在大修中未更換繞組時，除在繞組中有明顯進水或嚴重油污(特別是含水的油)外，滿足上述條件時，一般可不經干燥投入運行。

測量直流電阻與測量一般直流電阻的不同之處是變壓器繞組具有巨大的電感。隨著變壓器電壓等級的提高和單臺容量的增大，高壓繞組的電感可達數白亨，低壓繞組的電感在數亨和十數亨之間。例如240MVA、220KV變壓器高低壓繞組的電感分別為160H和2.53H。

由于變壓器繞組具有巨大的電感，在繞組兩端施加直流電壓時，通過繞組的電流不是穩定值，而是由零逐漸增大到穩定值，這個過程稱為繞組的充電過程，在充電過程中，充電電流的變化規律可用圖1所示的等值電阻來分析
