串聯諧振耐壓成套裝置

中試控股技術博士為您解答：同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振實驗設備

中試控股技術博士為您解答：串聯諧振試驗裝置運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

串聯諧振耐壓成套裝置而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

同時，因直流電壓下絕緣基本上不產生介質，因此，直流耐壓對絕緣的小。另外，由于直流耐壓只需很小的泄漏電流，因而所需試驗設備容量小，攜帶方便。

直流耐壓試驗并能通過電流與泄漏電流的關系 曲線發現絕緣的局部。由于直流電壓下按絕緣電阻分壓，所以，能比交流更有效地發現端部絕緣。

測量變壓器繞組直流電阻與測量一般直流電阻的不同之處是變壓器繞組具有巨大的電感。隨著變壓器電壓等級的提高和單臺容量的增大，高壓繞組的電感可達數白亨，低壓繞組的電感在數亨和十數亨之間。例如240MVA、220KV變壓器高低壓繞組的電感分別為160H和2.53H。

中試控股技術博士為您解答：由于變壓器繞組具有巨大的電感，在繞組兩端施加直流電壓時，通過繞組的電流不是穩定值，而是由零逐漸增大到穩定值，這個過程稱為繞組的充電過程，在充電過程中，充電電流的變化規律可用圖1所示的等值電阻來分析

作用在變壓器的結構中及其重要。

中試控股技術博士為您解答：ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

150指設備能輸出的最大額定容量，單位為kVA

150指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-150kVA/150kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：150KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

140kV-滿足66kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％±200V

12．ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

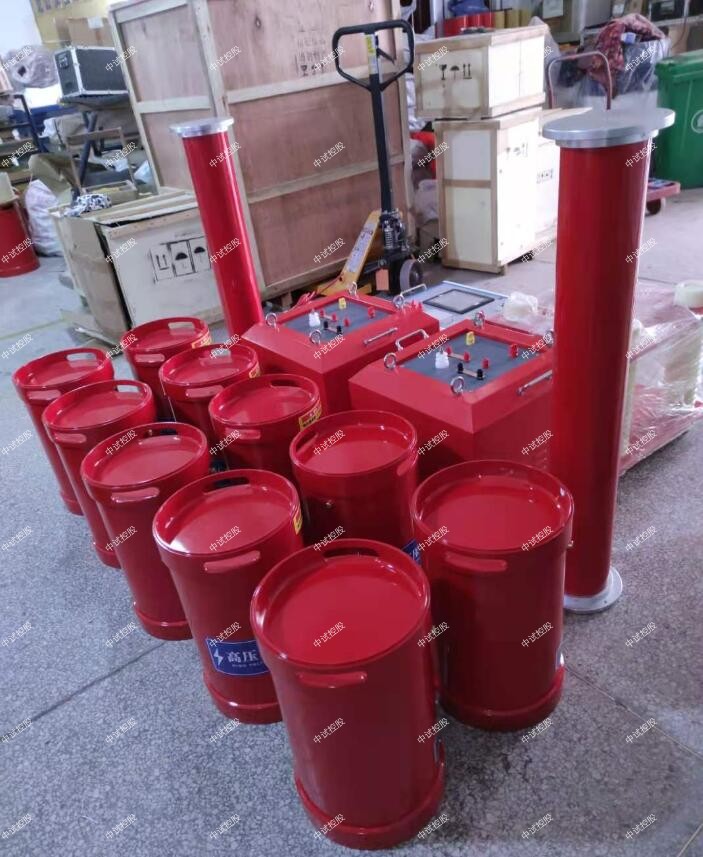

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共4臺）：37.5kV/1A

 額定工作電壓：37.5kV

額定工作電流：1A

額定電感量：96H

連續工作時間：60min

重量：55kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2.5KV/ 5kV;

重量：60kg

4.電容分壓器一臺：DCF-150kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:150kV/1400pF

   重量：16kg

1、10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   電抗器2臺 并聯

 2，10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   電抗器2臺串聯

3，中試控股35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  電抗器2臺串聯2臺并聯

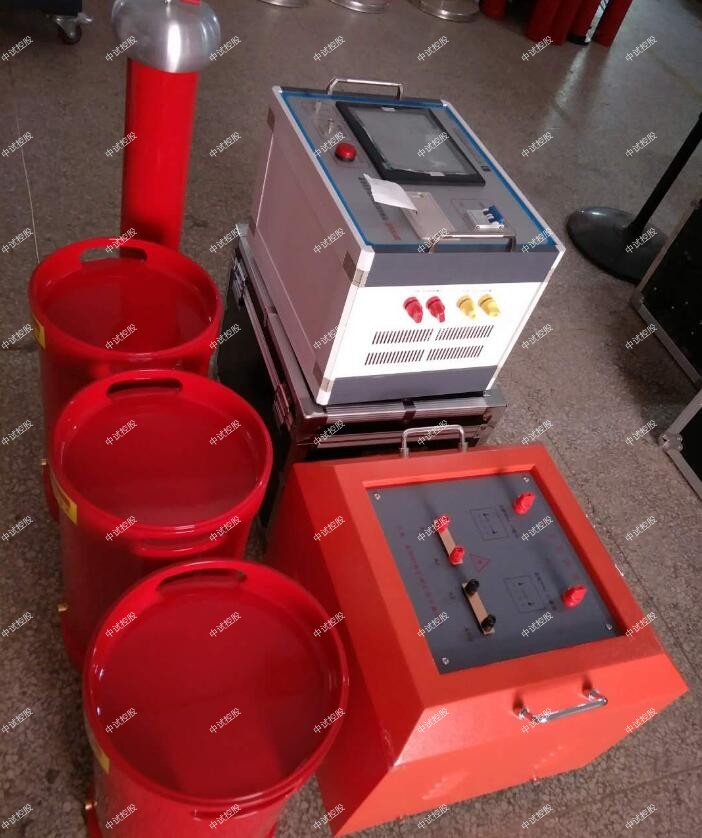

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

串聯諧振耐壓成套裝置3n次諧波的三相分量是同相位的，事實上，三角形接線給3n次諧波一條通路，而星形接線（無中線）卻沒能給它通路，這么一來，很多人就會 有大疑問：既然角形接線通路，而星形接線（無中線）無通路，那么應該是角形接線引入諧波，而星形接線無諧波才對啊，可為什么結論卻是相反的呢？ 原因主要從變壓器的磁通和勵磁電流說起：（im是勵磁電流）。不飽和時，正弦的Φ由正弦im產生。飽和時，正弦的Φ必須由尖頂的im產生。如果im 仍為正弦，則產生Φ的是平頂波

對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

應在高壓側直接測量試驗電壓。中試控股因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次串聯諧振試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。
