調頻串聯諧振成套試驗裝置
時間：2021-10-19

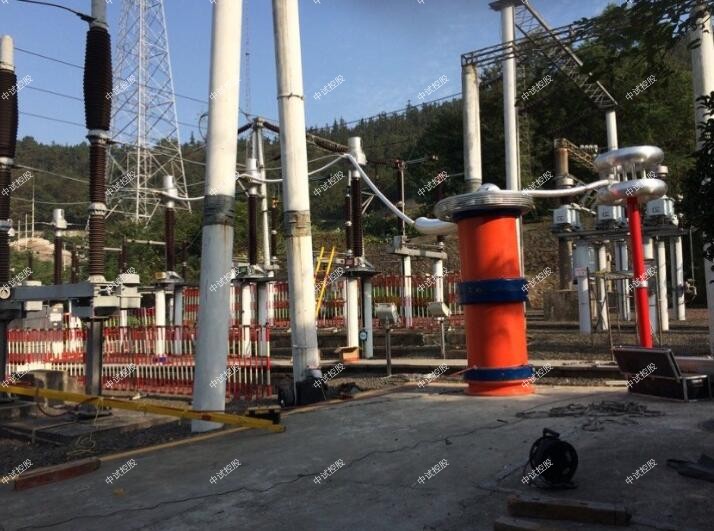

調頻串聯諧振成套試驗裝置
中試控股技術博士為您解答：變壓器的電壓比(簡稱變比)，是變壓器空載時高壓繞組電壓U1與低壓繞組電壓U2的比值，即變比k＝U1／U2。變壓器的變比試驗是驗證變壓器能否達到規定的電壓變換效果，變比是否符合變壓器技術所規定的數值的一項試驗。其目的是檢查各繞組的匝數、引線裝配、分接開關指示位置是否符合要求；中試控股變壓器能否與其他變壓器并列運行的依據。變比相差1%的中小型變壓器并列運行，會在變壓器繞組內產生10%額定電流的循 環電流
電力變壓器變比的試驗方法測量變比的常用方法有雙電壓表法、變比電橋法及使用變壓器變比測試儀測量。
若現場無平衡、穩定的三相電源時，也可用單相電源測量三相變壓器的變比。
調頻串聯諧振成套試驗裝置若逐漸下降，可能是充電電流減小或被試品表面絕緣電阻上升引起；若逐漸上升，可能是被試品絕緣老化引起。全自動變比組別測試儀電流突然變化。如減小，可能是電源回路短路；如增大，可能是試驗回路或試品出現閃絡，或內部斷續性放電引起。電流隨時間變化，電流周期性變化。可能是被試品絕緣不良，從而產生周期性放電。從微安表反應出來的現象
相對濕度的影響：當相對濕度大時，表面泄漏電流遠大于體積泄漏電流，被試品表面易于吸潮，使表面泄漏電流增加，必須擦凈表面，并裝設屏蔽環。用增加導線直徑、減少尖端或加裝防暈罩、縮短導線、增加對地距離等措施，可減少對測量結果的影響。 溫度的影響：溫度對高壓直流試驗結果的影響是極為顯著的，因此，對所測得的電流值均需換算至相同溫度，才能進行比較。在被試品溫度30~80℃時做試驗，因為在這樣的溫度范圍內泄漏電流變化較明顯，而低溫時變化較小。
ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置
270指設備能輸出的最大額定容量，單位為kVA
108指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-270kVA/108kV變頻諧振試驗裝置技術指標
1．額定電壓：108KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
128kV-滿足110kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
95kV-滿足110kV變壓器中性點交流耐壓試驗
2．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．中試控股裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 380V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％
13．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)

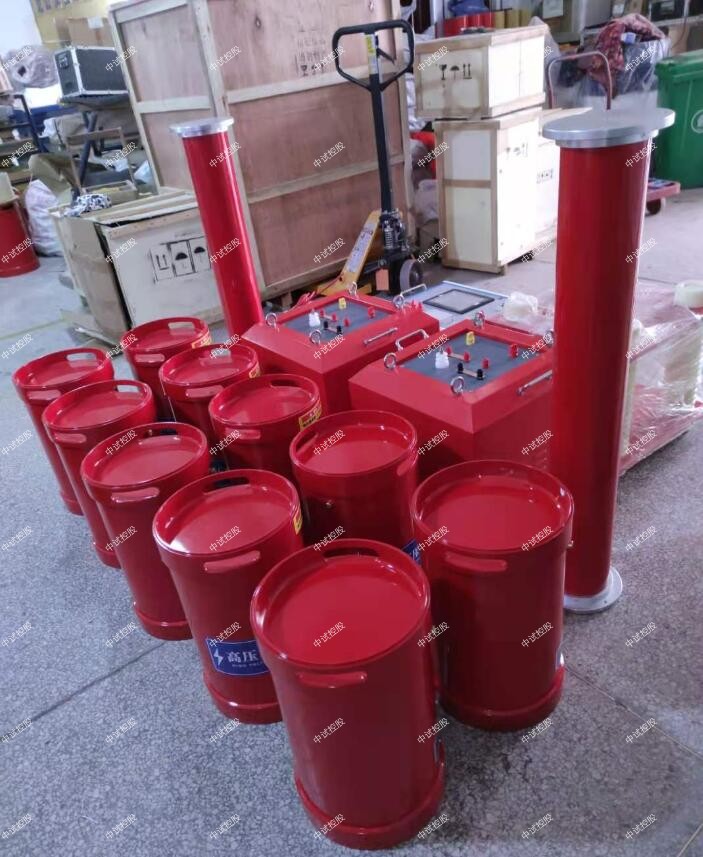

（四）設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：15kVA；
輸入電壓：380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～30A
重量：16kg
2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV
額定工作電壓：27kV
額定工作電流：2.5A
額定電感量：46H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：48kg
3.激勵變1臺：
額定容量：15kVA
輸入電壓：500V
輸出電壓：2/4kV，
4.電容分壓器一臺：110kV純電容式
自身電容量：2000pF
工作頻率：30～300Hz
分壓比：1000:1
不確定度：1.5%
額定電壓:110kV
重量：10kg
激勵變壓器接線用法：
用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；
用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；
用于110kV電纜的耐壓裝置，110kV電纜的耐壓，ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置激勵變高電壓輸出部分和電抗器之間連接，中試控股一般接電壓高端比如5-6kV；
激勵變壓器接線用法：
用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；
用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；
用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；
激勵變壓器接線用法：
用于10kV變壓器的耐壓裝置，中試控股激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；
用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；
用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；
ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.1%，0.01%
? 運行連續工作時間：60分鐘
規定了變壓繞組所有分接頭變比試驗的標準：
(1)各相應分接頭的變比值相比，不應有顯著差別，且應符合規律。
(2)電壓35kV以下，變比小于3的變壓器，其變比允許偏差為±1%；其他所有額定分接頭變比允許偏差為±0.5%，其他分接頭的變比應在中試控股變壓器阻抗電壓百分值的1/10以內，但不得超過±1%。允許偏差計算公式為：
全自動變比測試儀Δk＝(k-kN)／kN×100%
式中 Δk——變比允許偏差或變比誤差；
k——實測變比；
全自動變比測試儀kN——額定變比，即變壓器銘牌上各次繞組額定電壓的比值。
其目的是檢查各繞組的匝數、引線裝配、分接開關指示位置是否符合要求；變壓器能否與其他變壓器并列運行的依據。變比相差1%的中小型變壓器并列運行，會在變壓器繞組內產生10%額定電流的循 環電流
《規程》中規定了變壓繞組所有分接頭變比試驗的標準：
(1)各相應分接頭的變比值相比，不應有顯著差別，且應符合規律。
(2)電壓35kV以下，變比小于3的變壓器，其變比允許偏差為±1%；其他所有額定分接頭變比允許偏差為±0.5%，其他分接頭的變比應在中試控股變壓器阻抗電壓百分值的1/10以內，但不得超過±1%。
這兩種設備會有一個重合區，設計出一種綜合性設備難點在于輸出功率，但是無此必須性選擇使用為宜。
兩種測試儀都是用來測試電阻的，且同樣采用直流壓降法，許多人就以為都一樣，可以交替使用，其實兩者還是有區別的，從被試品來看，中試控股回路電阻儀測試的主要是阻性負載，并且都是微電阻測試，直流電阻儀測試的主要是感性負載，阻值范圍相對也比較大，兩者并不能替換使用，如果有回路電阻儀去測感性負載，極可能就會損壞設備，四級承裝修試資質設備目前并沒有兩種儀器的合成型，因為兩種設備合成一種設備的話，那即要滿足大電流，又要滿足測試阻值比較大的感性負載設備體積也很大。
調頻串聯諧振成套試驗裝置保護地線PE的接法，一般只連接用電設備的金屬外殼或其他與火線零線絕緣的金屬部分，因為正常情況下，保護地線是不會有電流的，當設備發生漏電問題后相線會與地線形成回路，就算沒有漏電保護開關切除電源，人碰到電器設備的金屬外殼也不會發生危險，這也是保護零線存在的意義。當然也有零線和地線合二為一的配電系統，我們稱之為TN-C系統:在這樣的供電系統中地線和零線合二為一稱之為PEN線，值得注意的是這種系統中的PEN線需要在配電網中重復接地形成一個接地網，以保證PEN線的零電位。規定零線走回路電流是為了將用電設備正常工作的電流和接地故障電流分開，方便分別安裝保護設備，以求用電的安全。四級承裝修試設備在三相五線制的供電系統中，L1、L2、L3為供電的相線（火線）、工作零線N、保護地線PE，相線高電勢、零線和地線零電勢點，當相線與零線或地線接通形成回路后，會產生電流。而產生的電流也分為正常工作的工作電流和相線接地后產生的接地故障電流，工作電流是保證設備正常工作的
