電纜變頻串聯諧振試驗裝置

中試控股技術博士為您解答：選用電力變壓器的技術參數，應以變壓器整體的可靠性為基礎，綜合考慮技術參數的合理性，兼顧對系統安全的影響，充分考慮變壓器自身固有的綜合損耗，在負載損耗基本相同時，盡量選用空載損耗小的變壓器，負載損耗滿足《三相油浸式電力變壓器技術參數和要求》

變壓器空載測試儀電力變壓器在負載區域運行時，其繞組、線夾、引線、絕緣油及絕緣部件的溫度不宜過高，在變壓器負載導則規定的溫度限值內，避免高溫度下運行，絕緣老化加快而縮短變壓器的使用時間和引發損壞問題(3)。也要防止變壓器高溫度運行，引起變壓器自身損耗過大，影響輸出效率，造成不必要的電能浪費

電纜變頻串聯諧振試驗裝置串聯諧振裝置就用運用串聯諧振原理設計的新型交流耐壓試驗設備。一套串聯諧振耐壓試驗設備，可兼顧變壓器、交聯電纜、開關柜、、發電機、gis和sf6開關、母線、套管、ct、pt等試品的交流耐壓試驗

承裝修試五級設備配置串聯諧振逆變器是恒壓源供電。并聯諧振逆變器是恒流源供電。

串聯諧振逆變器的工作頻率必須低于負載電路的固有振蕩頻率。并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率。

串聯諧振逆變器的功率調節方式有二：改變直流電源電壓ud或改變晶閘管的觸發頻率。并聯諧振逆變器的功率調節方式，一般只能是改變直流電源電壓ud。

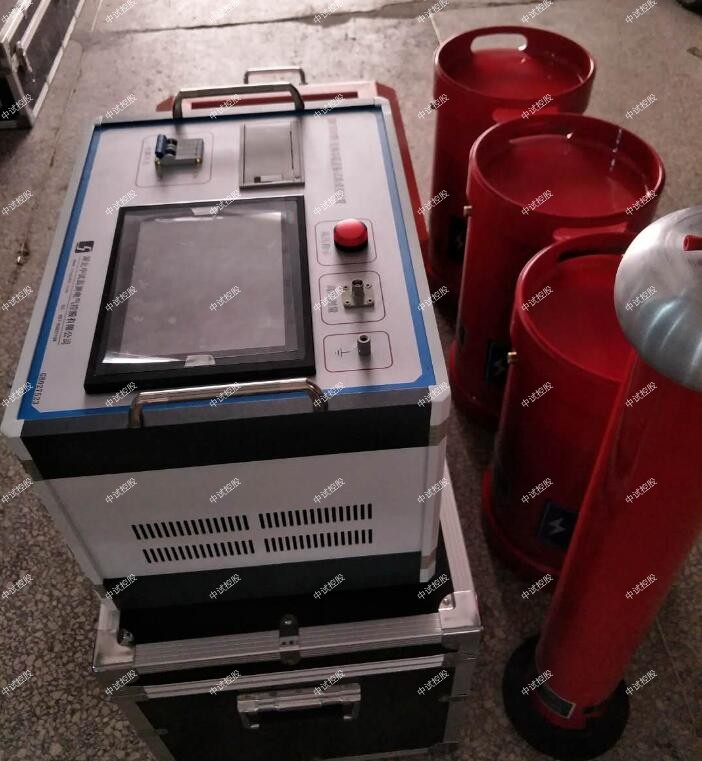

ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

一、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置中試控股系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  108KVA；

  3、輸出電壓：     80KV，

  4、輸出電流：    1.5A，  3A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置變頻控制電源10KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    55Kg ;

3、高壓電抗器 DK-54/36        2臺

a) 額定容量：   54KVA

b) 額定電壓：  36KV

c) 額定電流：  1.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-80/0.006                1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

電纜變頻串聯諧振試驗裝置變壓器運行必須建立在安全可靠供電的前提條件下，備用變壓器應有可靠的自動投入裝置相配套，保證在相臨變壓器故障時自動投入運行，確保不中斷正常供電。
變壓器空載測試儀安排變壓器并列運行方式，要對開關的額定折斷容量進行核算，防止系統短路故障時因開關遮斷容量不足而損壞設備，影響故障點的自動隔離；分列運行的母線開關備用電源自投動作時，應能自動斷開接入母線側的其它電源的開關。

新建變電站分期建設，考慮負荷的增長，首期只有一臺變壓器時，要結合終規模確定變壓器的容量，中試控股變壓器的負載率應貼近運行區域，一般在75%以下，若短期內不進行擴建，變壓器不宜滿負荷運行。
并列運行的多臺變壓器應滿足并聯條件，即聯結組別與相位關系相同；電壓和變壓比相同，允許偏差相同，調壓范圍內的每級電壓相同；防止二次繞組之間因存在電動勢差，產生循環電流，影響容量輸出和燒壞變壓器。中試控股短路阻抗相同，控制在10%的允許偏差范圍內(1)；容量比在0.5~2之間；保證負荷分配均勻，防止短路阻抗和容量小的變壓器過載，而容量大和短路阻抗大的變壓器欠載，短路阻抗的大小必須滿足系統短路電流的要求，否則應采取限制措施。

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

承裝修試五級設備配置變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使中試控股變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并中試控股變壓器繞組變形測試儀，就是這樣一種變壓器內部故障無損檢測設備。它適用于63kV~500kV電力變壓器的內部結構故障檢測。
