變頻串聯諧振耐壓試驗裝置

中試控股技術博士為您解答：首先檢查變壓器接地狀況是否良好，套管引線應全部解開。

詳細記錄被試品的數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。

根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。

數據存放格式：文件是以ASCII碼的形式存放。

ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

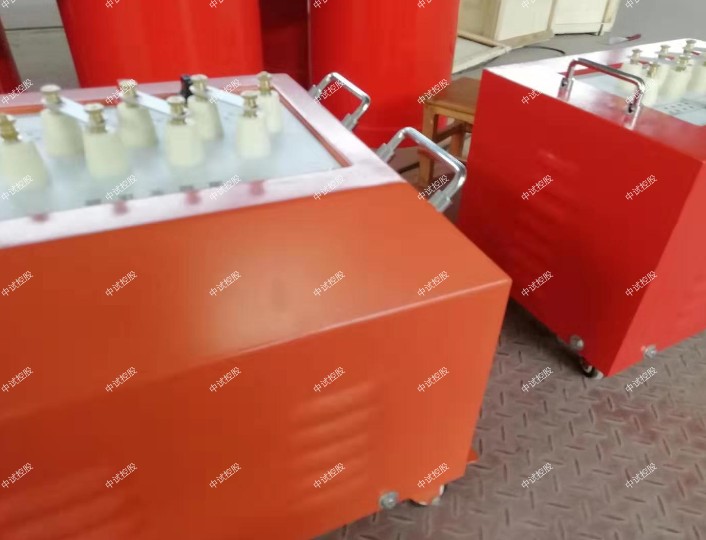

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

變頻串聯諧振耐壓試驗裝置對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫方法，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

耐壓試驗前后應測量被試品的絕緣電阻。

中試控股直流耐壓試驗并能通過電流與泄漏電流的關系 曲線發現絕緣的局部。由于直流電壓下按絕緣電阻分壓，所以，能比交流更有效地發現端部絕緣。

變頻串聯諧振耐壓試驗裝置同時，因直流電壓下絕緣基本上不產生介質，因此，直流耐壓對絕緣的小。另外，由于直流耐壓只需很小的泄漏電流，因而所需試驗設備容量小，攜帶方便。

試驗應在絕緣電阻和吸收比、直流泄漏及介質損失正切角等試驗合格后方可進行。

中試控股交流耐壓試驗加至試品標準電壓后的持續時間一般為1min。

試驗結束，斷開后，必須立即檢查被試品有無發熱現象。

電容電感測試儀為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。

而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。

額定電壓為5000V的絕緣電阻表，若其短路輸出電流為80μA，

其內阻為：5000V/80μA＝62MΩ

如果試品容量為0.15μF，則時間常數τ=62MΩ×0.15μF≈9 (秒)

在18秒時刻，我們按（1式）計算得到，電容上的電壓（B點）僅為4323V,

試品與高壓源間的電壓差（A、B點間）為：5000V－4323V=676V

這是因為絕緣電阻表的這兩項能力指標對于變壓器、電纜、中試控股電機等大型設備絕緣電阻、吸收比、極化指數的準確測量具有極大的影響。

就這兩項指標對電力承裝修試五級絕緣測試的影響及檢測方法作一些粗簡的定量分析

電力承裝修試五級絕緣電阻測試儀輸出短路電流的大小可反映出該絕緣電阻表內部輸出高壓源內阻的大小。當被測試品存在電容量時，在測試過程的開始階段，絕緣電阻表內的高壓源要通過其內阻向該電容充電，并逐步將電壓充到絕緣電阻表的輸出額定高壓值。

當測量時間為15秒時，儀器顯示應為R15S＞4750 MΩ(因有電容C存在，所以被測阻值要比標稱值小5%);

當測量時間為60秒時，儀器顯示應為R60S=5000MΩ，吸收比應為R60S/R15S≤1.05。 說明：在第15秒時刻，中試控股儀器向電容C充電的電流越小，表示儀器的充電越強，吸收比就越趨于“1”。在現場測試的吸收比才越準確。
