變頻串聯諧振交流耐壓裝置

中試控股技術博士為您解答：變壓器和發電機組的額定容量之和大于該地區的負荷；③發電機組停運，變壓器應能保證全部負荷的70%~80%的電力供應不受影響，并保證一級和二級負荷正常用電；

變壓器容量損耗測試儀對低壓側有發電機組并網的變電站，變壓器容量也可以適當減小，但容量選擇時要考慮：滿足發電機組的額定容量在區域負荷小時，能夠通過變壓器向電力系統正常輸出，變壓器的容量必須大于機組發電容量；

對供電企業變電站密集區，由于變電站之間存在供電線路，變電站之間可以拉手互供，變壓器的容量選擇可以適當減小變電站有兩條110kV線路供電，正常運行方式為1條110kV線路主供，1臺變壓器運行，另一條線路單向備用電源自投同時又要滿足農灌高負荷的需要，容量又不能太小，變頻串聯諧振交流耐壓裝置所以選擇安裝兩臺變壓器的方式，變壓器負載特性測試儀變壓器型式為31500/110中試控股變壓器的額定容量比為31500/31500/31500；

ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     22KV，

4、輸出電流：     2A，6A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<中試控股電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

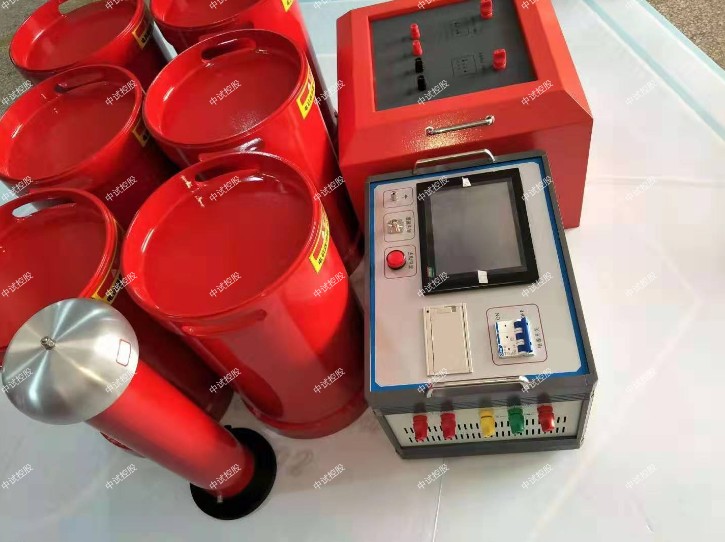

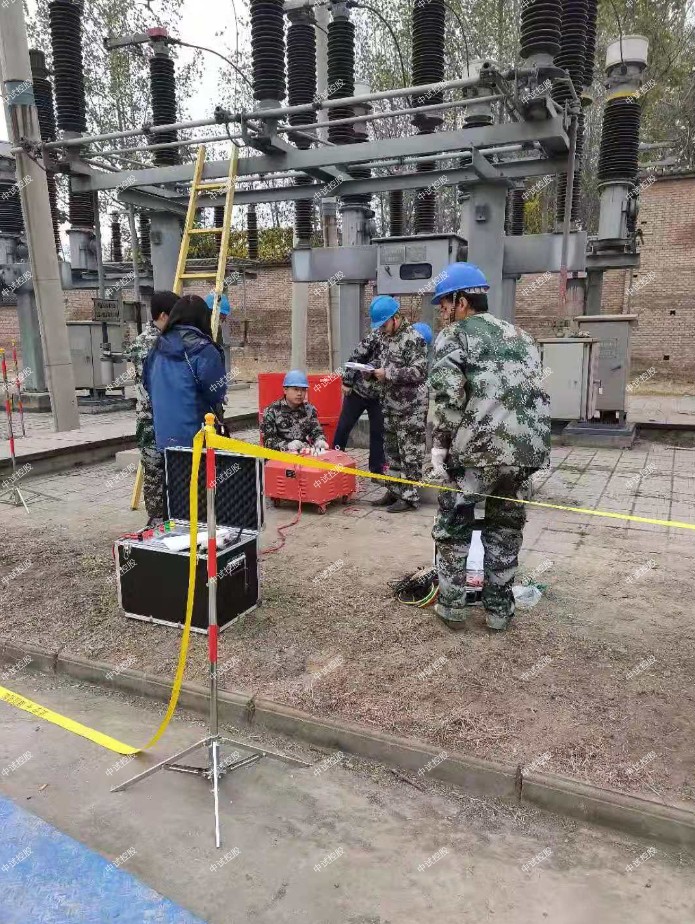

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22        3臺

a) 額定容量：  44KVA

b) 額定電壓：   22KV

c) 額定電流：6A

e) 品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-30/0.006                1臺

a) 額定電壓：    30KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

中試控股技術博士為您解答：在裝有備用變壓器的變電站，要選擇綜合功率損耗（應該把變壓器的冷卻功率計算在內）小的變壓器投入運行，要按負載的變化規律，選用電力變壓器的技術參數，應以變壓器整體的可靠性為基礎，綜合考慮技術參數的先進性和合理性，兼顧對系統安全的影響，充分考慮變壓器自身固有的綜合損耗，在負載損耗基本相同時，盡量選用空載損耗小的變壓器，負載損耗滿足《三相油浸式電力變壓器技術參數和要求》合理選擇組合方式，要通過調整負載，提高負荷率，變壓器負載特性測試儀提高功率因數，使變壓器在運行區內工作。

某農業變電站，共110kV、35kV和10kV三個電壓等級，正常負荷為11MW，在農灌時負荷達到50MW

每年300天左右，變壓器的容量選擇無須過大，同時又要滿足農灌高負荷的需要

選用電力變壓器的技術參數，應以變壓器整體的可靠性為基礎，綜合考慮技術參數的先進性和合理性，兼顧對系統安全的影響，充分考慮變壓器自身固有的綜合損耗，在負載損耗基本相同時，盡量選用空載損耗小的變壓器，負載損耗滿足《三相油浸式電力變壓器技術參數和要求》

電力變壓器在負載區域運行時，其繞組、線夾、引線、絕緣油及絕緣部件的溫度不宜過高，在變壓器負載導則規定的溫度限值內，避免高溫度下運行，絕緣老化加快而縮短變壓器的時間和引發損壞事故(3)。也要防止變壓器高溫度運行，引起變壓器自身損耗過大，影響輸出效率，造成不必要的電能浪費。

在裝有備用變壓器的變電站，要選擇綜合功率損耗（應該把變壓器的冷卻功率計算在內）小的變壓器投入運行，要按負載的變化規律，合理選擇組合方式，要通過調整負載，提高負荷率，提高功率因數，使變壓器在運行區內工作。

單臺變壓器運行區平均負載系數，β的上限為1，下限為Pk/Po，(其中Pk為變壓器空載損耗，Po為額定負載損耗)；運行區運行段的平均負載系數，β的上限為0.75，下限為1.33（Pk/Po）。

變壓器運行必須建立在安全可靠供電的前提條件下，備用變壓器應有可靠的自動投入裝置相配套，變壓器容量檢測儀保證在相臨變壓器故障時自動投入運行，確保不中斷正常供電。

安排變壓器并列運行方式，變壓器容量檢測儀要對開關的額定折斷容量進行核算，防止系統短路故障時因開關遮斷容量不足而損壞設備，影響故障點的自動隔離；分列運行的母線開關備用電源自投動作時，應能自動斷開接入母線側的其它電源的開關。

電力系統為滿足社會用電量和供電安全可靠性的要求，在變電站建設、擴建和變壓器增容等具體工作中，首要考慮的因素是根據變電站的供電負荷選擇變壓器的容量

和使用臺數；容量選擇過大，增加變壓器本身和相關設備購置和安裝、運行維護的投入，造成浪費；容量選擇過小，不能滿足供電的需求，使變壓器過載運行，造成設備損壞，影響變電站對外安全可靠供電；

變頻串聯諧振交流耐壓裝置而數量偏少不能滿足接線方式和供電可靠性的要求，影響檢修和缺少必要的備用；數量太多，增加配套設施投入，變電站布置困難，增加檢修維護工作量，變壓器容量和數量選擇得當，不僅節約建設而且能夠有利于變壓器的安全運行，減少運行、維護；本文結合變壓器檢修運行的相關規程制度，中試控股結合作者現場工作的實際經驗，提出變壓器容量和臺數選擇遵循的原則及其運行的條件和要求，中試控股對不同的方案進行技術和安全性比較，分析變壓器容量和臺數選擇所要考慮的因素，對供電負荷和變壓器的容量、臺數確定進行綜合的安全。

變壓器額定容量應能滿足供電區域內用電負荷的需要，即滿足全部用電設備總計算負荷的需要，避免變壓器長期處于過負荷狀態運行。新建變電站變壓器容量應滿足5~10年規劃負荷的需要，防止不必要的擴建和增容，也減少因為擴建增容造成的大面積和長時間停電；對較高可靠性供電要求的變電站一次投入兩臺變壓器，變壓器正常的負載率不大于50%為好。
