串聯諧振耐壓試驗裝置

中試控股技術博士為您解答：變頻串聯諧振耐壓裝置在試驗中應嚴格按照下列步驟進行操作，智能電導鹽密測試儀這樣才能保證試驗結果的正確判斷和測試過程的安全保障。

1.將試驗設備的測試夾分別接在規定測試的部分(變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上)。

2.檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

3. 將試驗設備的高壓輸出端短路，變頻串聯諧振試驗耐壓裝置通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

4. 檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

5.操作試驗設備升壓。升壓初始，慢慢升至規定值的一半(應避免跳躍)，然后迅速增加至規定電壓值(整個升壓過程大約在10s)，歷時1min，在此期間不允許有連續飛弧和擊穿現象發生，型礦用電纜過渡電阻測試儀然后將電壓慢慢退到零位，切斷電源，試驗完畢。

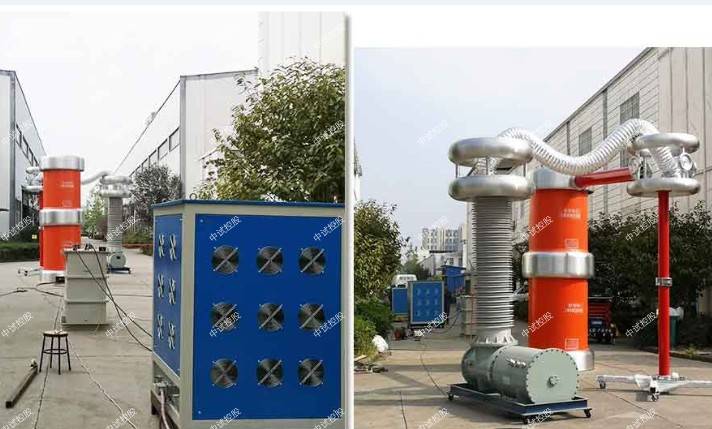

ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置10kV及以下電壓等級變壓器交流耐壓試驗，中試控股電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

裝置容量定為250kVA/250kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象 電抗器

50kVA/50kV 5節 激勵變壓器

輸出端選擇

35kV變壓器交流耐壓 使用電抗器2節串聯 3kV

110kV變壓器交流耐壓 使用電抗器4節串聯 6kV

ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置110kV變電站電氣設備 使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓： 220V/380V±10%、50Hz；

2、額定容量： 250KVA；

3、輸出電壓： 250KV

4、輸出電流： 1A， 5A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：中試控股額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 0KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量：28Kg

2、 勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓： 3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 60Kg ;

3、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置高壓電抗器 ZSDK-48/48 5臺

a) 額定容量： 50KVA

b) 額定電壓： 50KV

c) 額定電流： 1A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 TRF-250/0.001 1臺

a) 中試控股額定電壓： 250KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置介質損耗： tgδ≤0.5% ;

g) 重 量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1.絕緣電阻測試

串聯諧振耐壓試驗裝置質量好耐壓裝置主要用于測量絕緣電阻，而使用耐壓裝置測量電阻的目的是為了檢查電纜是否有老化的情況，或者是由于受潮等其他情況讓電阻絕緣方面出現缺陷。在電力檢測中耐壓裝置是對電纜情況進行檢測的主要設備，可以及時的發現電纜中絕緣方面可能出現的問題。在日常的電力檢修中也能夠先通過耐壓裝置的絕緣電阻測試判斷電纜的安全狀態；

2.直流耐壓測試與泄漏試驗

諧振調試儀耐壓裝置還參與到了直流耐壓測試與泄漏試驗中，因為在各大電力直流耐壓和泄漏電流試驗是同步進行的，使用耐壓裝置的目的也是發現絕緣中的缺陷。根據目前的經驗來說為了提高安全系數，不能只靠直流耐壓實驗的結果就判斷電纜的狀態，所以現在也會通過耐壓裝置將兩個實驗結合在一起。因此，有關部門廣泛推薦采用交流耐壓取代傳統的直流耐壓，或者將直流耐壓測試與泄漏測試同時進行，雙管齊下的保證耐壓裝置對電纜測量的結果和評估；

可見耐壓裝置在電力中能夠參與到的實驗是很多的，不僅能夠測量絕緣電阻，同時也能進行專業的直流耐壓測試、泄漏測試以及交流耐壓測試等。根據目前的耐壓裝置也可以看出，如果的耐壓裝置在功能上已經具備了更多的可選項目，適用的實驗項目也將會越來越多。

串聯諧振耐壓試驗裝置串聯諧振充電電路的動態工作狀態是由電路的固有頻率 f0 和開關管的工作頻率 fS 之間的關系決 定的, 根據工作頻率 fS 和固有頻率 f0 的關系, 可 以決定電路中的諧振電流是連續的還是斷續的。

查詢工作記錄發現異常發生前日有母差保護有工作，內容為兩條新線路接入并做聯跳試驗，鏡像試驗工作，停電狀態為220kV母差保護改停用，當日1號母聯開關在合閘狀態。220Kv母差聯跳線路試驗結束后，應根據報案措施票記錄及時復歸母聯不聯位置繼電器至工作狀態，并接通電流回路。工作負責人工作結束后未執行保安措施票，使母聯不聯位置繼電器一直處于退出狀態，母聯二次回路沒接進母差，但由于當時1號母聯一次電流小，在保護總差動回路中不平衡電流不足以啟動BJ，因此保護無任何異常。母差保護投運后的第二天，流經母聯的一次電流增加，保護中不平衡電流同樣在增大，導致220kV母差啟動交流斷線閉鎖。
