交流耐壓試驗裝置

中試控股技術博士為您解答：由于供電要求城區供電滿足N-1的可靠性準則，中試控股變壓器容量的選擇，除符合上述條件外，要考慮事故和檢修狀態下，減少供電引起的損失和對社會的影響，應滿足一臺變壓器停電后，部分負荷可以調至周圍變電站，而不影響對全部正常用電需求。

對供電變電站密集區，由于變電站之間存在供電線路，中試控股變電站之間可以拉手互供，變壓器的容量選擇可以適當減小，正常條件下分區域各自供電，當不能滿足供電輸出時，可以靠周邊的變電站通過線帶部分負荷，但要考慮增加變電站布點或增加變壓器臺數來逐步滿足負荷供出的要求。

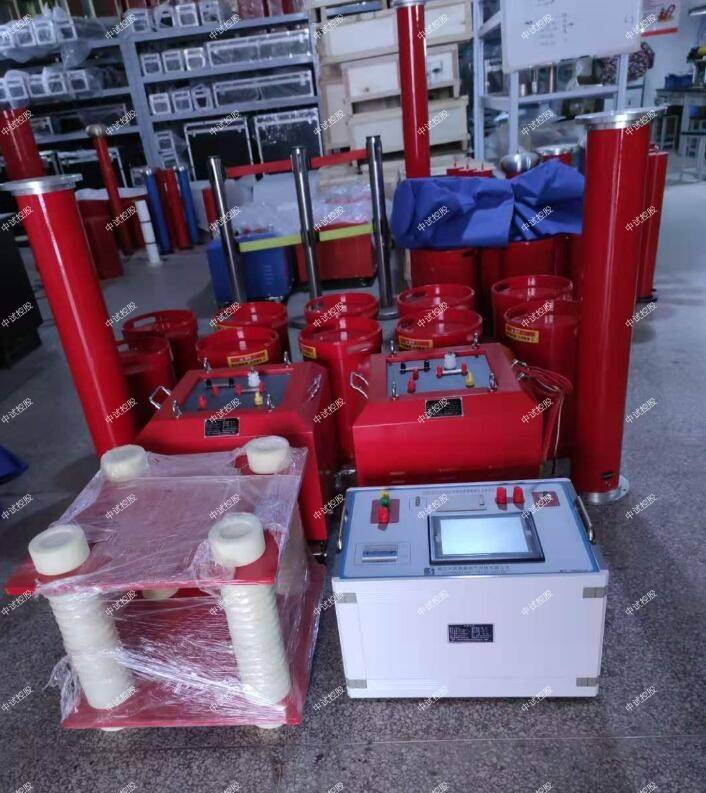

ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 35kV/300mm2的電纜，長度1.0km，電容量≤0.198uF試驗頻率為30-300Hz,試驗電壓52kV

2．中試控股滿足10kV變電站變壓器、配電設備交流耐壓。

二、系統主要性能及參數

1、電源電壓： 220V±10%、50Hz；

2、額定容量： 132KVA；

3、輸出電壓： 66KV，

4、輸出電流： 2A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 45A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 中試控股變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 16Kg

2、 勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓： 3KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 中試控股結構： ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 50Kg ;

3、高壓電抗器 DK-44/22 3臺

a) 額定容量： 44KVA

b) 額定電壓： 22KV

c) 額定電流： 2A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 40Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 TRF-60/0.001 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 中試控股分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

ZSBP-132KVA/66KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

交流耐壓試驗裝置對低壓側有發電機組并網的變電站，變壓器容量也可以適當減小，但容量選擇時要考慮：①滿足發電機組的額定容量在區域負荷，能夠通過變壓器向電力系統正常輸出，變壓器的容量必須大于機組發電容量；②變壓器和發電機組的額定容量之和大于該地區的負荷；③發電機組停運，變壓器應能保證全部負荷的70%~80%的電力供應不受影響，變壓器容量特性測試儀并保證一級和二級負荷正常用電；④與上一級電網的設備參數配合得當，滿足系統短路容量的要求。

電力變壓器容量、臺數選擇遵循的原則

變電站內變壓器容量和臺數是影響電網結構、供電安全可靠性重要因素，而容量大小和臺數多少的選擇往往取決于區域負荷的現狀和增長速度，取決于一次性建設大小，取決于周圍上一級電網或負載的能力，取決于與之相聯結的配電裝置技術和性能指標，取決于負荷本身的性質和對供電可靠性要求的高低，取決于變壓器單位容量、系統短路容量和運輸安裝條件等等，近幾年隨著變壓器技術的不斷提高，變壓器自身質量和變壓器容量測量儀安全運行水平大幅度提高；變壓器空載損耗下降的幅度大，變壓器運行的負載率得到不斷降低；又能節能減排政策，鼓勵開展運行工作；建設、擴建和變壓器增容的臺數和容量的選擇，尚無明確具體的規定，也是隨技術水平提高不斷完善的一個系統工程，一般根據常規經驗和規劃者的觀點來進行；

1.不失真的傳送信號的能力-通過電路的通頻帶來衡量，而通頻帶的寬窄與因數有關

2.選擇信號的能力-稱作串聯諧振電路的選擇性。選擇性的好壞與因數有關。

即在電容和電感之間進行著電場能量和磁場能量之間不斷相互轉換的周期震蕩過程。可以證明，在震蕩過程中，能量的總合為一常量。

操作方法

（一）接線

1、帶變壓器線圈測量

交流耐壓試驗裝置所示為一典型帶有載分接開關的電力變壓器原理圖

帶線圈測量接線圖 吊芯測量接線圖

將變壓器容量特性測量儀儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。

①變壓器調壓方式

有載分接開關不像無載分接開關那樣必須從電力網上去除變壓器，可以隨時進行調壓，可調性強，調壓速度非常快，調壓范圍比無載分接開關大得多。中試控股有載分接開關測試儀具有對所測數據進行分析、存貯、打印等功能。

②應用場所

無載分接開關由于調壓范圍小，且在停電條件下才能進行調壓，因此它只能適用于供電質量要求不高，停電調壓切換檔位的生產場所。有載分接開關的特殊設 計的測量及處理電路，可在電力設備預防性試驗及 變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義

2.變壓器有載開關和無載開關

變壓器在切換分接抽頭時，無載開關一定要把變壓器從電網中去除，因此無載調壓，進行不帶電切換調壓，其調壓范圍比較小，不能隨時進行調壓，并且一定要停電才能進行調壓，停電時間持續比較長。有載分接開關是無載分接開關的進一步發展，屬于分級調壓類型
