交流耐壓諧振儀

中試控股技術博士為您解答：變電站二次設備調試與運行維護所需的試驗設備

變電站二次設備包括哪些？
變電一次設備主要有：
變電站二次設備調試與運行維護所需的試驗設備主變壓器及其附屬設備，GIS設備，開關柜設備，接地變壓器。站用變壓器，動態無功補償裝置，其他附屬設備如中性點接地隔離開關、中性點避雷器、零序電流互感器等。
交流耐壓諧振儀二次設備有：
1、綜合自動化設備：其中包括線路保護測控柜，中試控股主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，主機、工程師、遠動等三種工作站，微機五防系統，網絡設備，衛星對時裝置，視頻監視及門禁系統等。
2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。
3、通信設備：光端機，綜合配線柜，程控調度交換機，數據通信網設備等設備。

ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1.  35kV/300mm2的電纜，長度5km，電容量≤0.99uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：   650KVA；

  3、輸出電壓：     52KV，

  4、輸出電流：     2.5A . 12.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源ZSBP-40KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  40KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  80A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 中試控股具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 25Kg

2、 勵磁變壓器ZSLB-38KVA            1臺

a) 額定容量:    38KVA

b) 輸入電壓:     500V

c) 輸出電壓：  3KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    65Kg ;

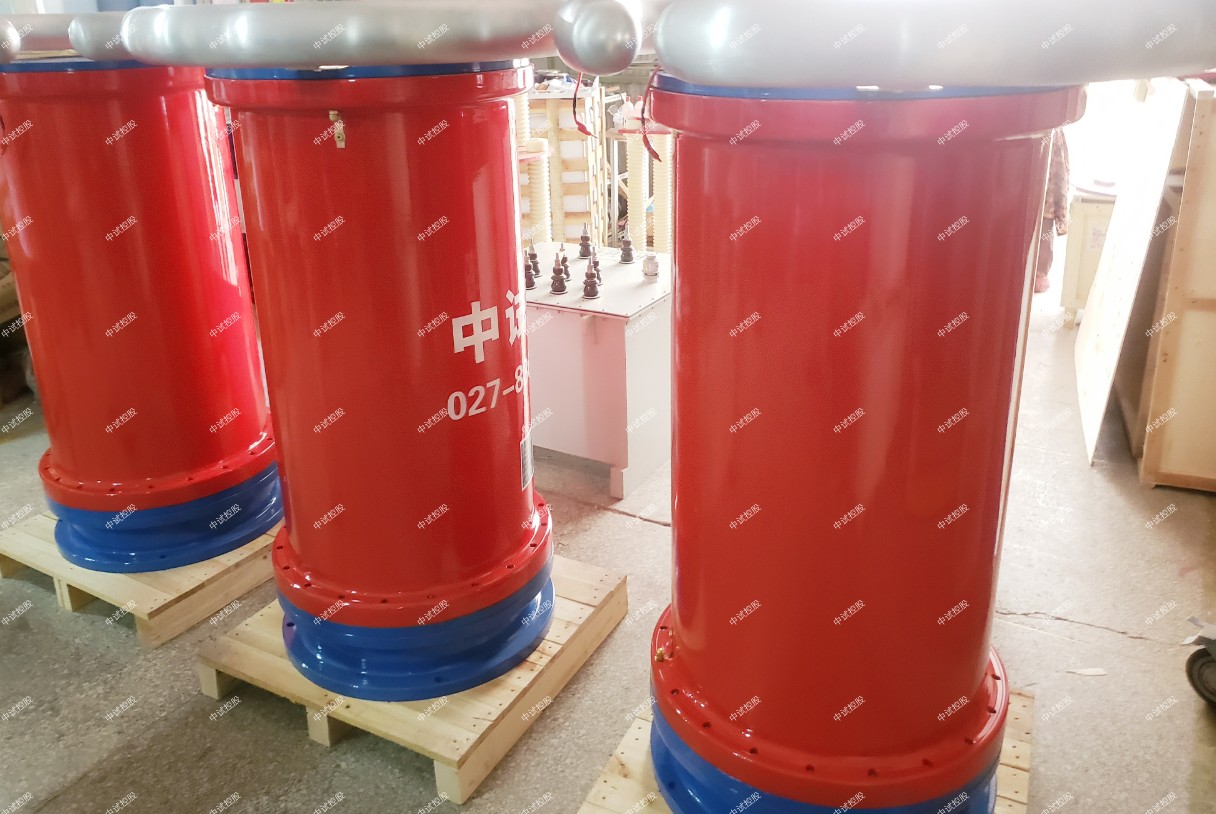

3、高壓電抗器 ZSDK-65/26          10臺

a) 額定容量：  65KVA

b) 額定電壓：   26KV

c) 額定電流：  2.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 75Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-60/0.0028                1臺

a) 額定電壓：   60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    中試控股短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

交流耐壓諧振儀35KV電氣設備調試試驗設備/是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

中試控股采用突然斷電方法不妥，因為瞬時失壓會引起振蕩過電壓而可能將試品擊穿。

如果在試驗過程中發生電壓下降或發出擊穿信號，這時不要輕易判斷試樣擊穿?？捎谜讱W表

測其絕緣電阻，若絕緣電阻為零或接近于零，則判斷和證實為擊穿；

變壓器是變電站的主要設備，分為雙繞組變壓器、三繞組變壓器和自耦變壓器(即高、低壓每相共用一個繞組，從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。電壓高低與繞組匝數成正比，電流則與繞組匝數成反比。

互感器。電壓互感器和電流互感器的工作原理與變壓器相似，中試控股它們把高電壓設備和母線的運行電壓、大電流即設備和母線的負荷或短路電流按規定比例變成測量儀表、繼電保護及控制設備的低電壓和小電流。

開關設備。它包括斷路器、隔離開關、負荷開關、高壓熔斷器等，都是斷開和合上電路的設備。斷路器在電力系統正常運行情況下用來合上和斷開電路；故障時在繼電保護裝置控制下自動把故障設備和線路斷開，還可以有自動重合閘功能。

防雷設備。變電站還裝有防雷設備，主要有避雷針和避雷器。避雷針是為了防止變電站遭受直接雷將雷電對其自身放電把雷電流引入大地。在變電站附近的線路上落雷時雷電波會沿導線進入變電站，產生過電壓。
