變頻串聯諧振交流耐壓儀
時間：2021-10-26
變頻串聯諧振交流耐壓儀

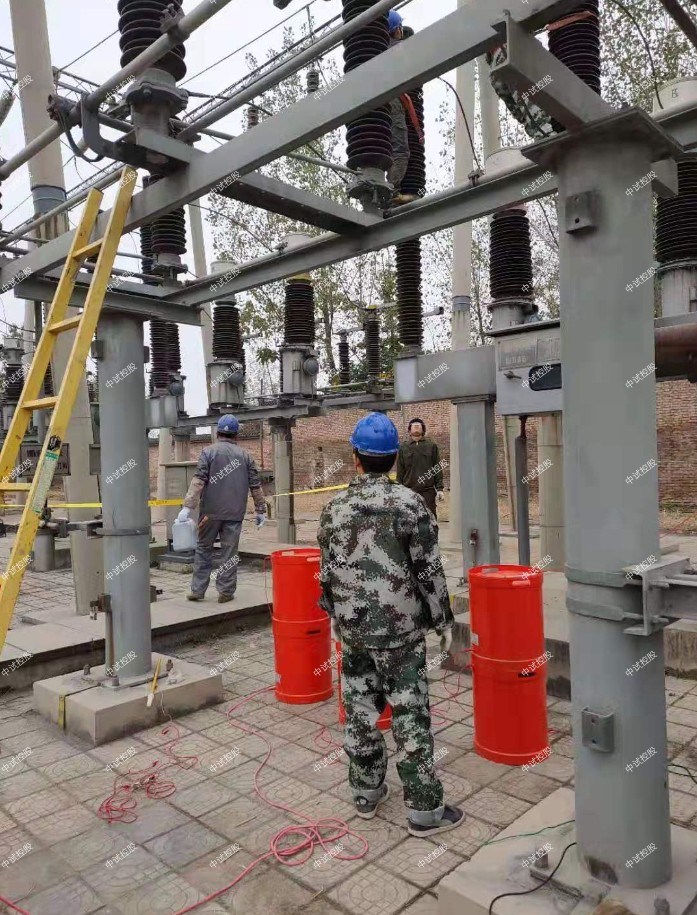

中試控股技術博士為您解答：ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置
一、適用范圍
1．20kV，300平方毫米交聯電纜6000m，電容量≤1.433μF，試驗頻率30-300Hz，試驗電壓45kV。
2. ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。
3. 10kv所有被試品
4. 環境溫度：－150C –45 0C;
5. 相對濕度：≤90%RH;
6. 海拔高度: ≤2500米；
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 756KVA；
3、輸出電壓： 45KV，
4、輸出電流： 1.4A. 16.8A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 中試控股電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源50KW 1臺
a) ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源: 交流380V、50Hz 。
d) 輸出電壓: 0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 100A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能微機控制電壓、頻率調節
l) 變頻電源配備引線和插頭與其他設備進行連接。
m) 保 護
：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量： 26Kg
2、 勵磁變壓器50KVA 1臺
a) 額定容量: 50KVA
b) 輸入電壓: 500V
c) 輸出電壓： 2KV; 2.8KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
中試控股高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止 。
h) 重 量： 50Kg ;
3、高壓電抗器 DK-63/45 12臺
a) 額定容量： 63KVA
b) 額定電壓： 45KV
c) 額定電流： 1.4A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 60Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器 TRF-60/0.001 1臺
a) 額定電壓： 60KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）中試控股耐壓試驗：2000V，1分鐘
3）ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
中試控股技術博士為您解答：變電站二次設備調試與運行維護所需的試驗設備發電廠和變電站一次設備,二次設備哪些,有區別嗎
1、一次設備包括：發電機（電動機）、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器等。
2、二次設備包括：測量表計、絕緣監察裝置、控制和信號裝置、繼電保護及自動裝置、直流電源設備、高頻阻波器、備自投裝置。
3、區別：
1、所包含設備特點不同：中試控股一次設備是直接用于使用電能的設備，二次設備是對一次設備進行監察的補助設備。
2、在電力系統中的作用不同：一次設備相互連接，構成發電、輸電、配電或直接用于電氣主回路稱為一次回路或一次接線系統；二次設備電力二次設備是對電力系統內一次設備進行監察，測量，控制，保護，調節的輔助設備
對電源系統采取的抗干擾措施
中試控股為了保證二次設備可靠運行，對裝置的電源可采取以下的抗干擾措施：
a)要保證供電電壓波形穩定，可使用UPS來穩定工作電源，并盡可能使用變電站的直流電源。
b)應采用隔離變壓器，隔離共模干擾，防止電網噪聲干擾竄入控制系統以及強雷電壓對裝置的損壞。
c)使輸出回路盡可能短，使用的電纜芯不能過小，以減小壓降。
2.4 二次回路的抗干擾措施
a)正確安裝電纜的屏蔽層，采用帶屏蔽層的控制電纜，并將屏蔽層在開關場和控制室兩端同時接地，通訊電纜的屏蔽層也應正確可靠相連接地。
b)弱信號導線不得與強電導線共用一根電纜，盡可能將它們分開排放。
c)變頻串聯諧振交流耐壓儀交直流回路禁止共用同—根電纜，防止造成相互干擾，或因電纜芯絕緣下降造成短路，電能質量監測裝置 ，使交流電壓傳入直流回路，燒壞設備的電源模塊或輸入部件等。
d)規范控制電纜的敷設，變電站設計時應考慮好電纜溝的走向，避免與電力電纜距離過近，盡可能遠離變壓器中性點及避雷針、避雷器等，并盡量不要與高壓線平行。
e)為二次設備和二次電纜敷設接地銅排，構造等電位面，消除地電位差干擾。
f)電流互感器、電壓互感器的二次回路應保證一點接地。
g)變頻串聯諧振交流耐壓儀電壓互感器二次回路和三次回路應相互獨立。中試控股對于電壓互感器，過去傳統的接線是電壓互感器(V)二次回路和三次回路的中性線公用一根電纜芯接到N600小母線上，對于常規保護而言也未發現不足之處，且一直在系統內應用。隨著微機保護的廣泛使用，其應用自產開口三角電壓(3U0)來實現接地方向保護的特點使V公用中性線可能造成零序方向保護誤動的危害也暴露出來。由于二次和三次回路中性線共用一根電纜，使得微機保護自產3U0受到了三次回路3U0的影響，其影響主要由三次回路的負載電阻及共用電纜芯的電阻所決定。公用中性線，則可能使微機保護自產3U0和三次回路的3U0反向，從而造成接地零序方向保護正方向拒動、反方向誤動的后果。
h)可在信號輸入端加裝無源濾波器，削弱竄入的干擾信號。無源濾波器可分為“Γ”型和雙“T”型無源濾波器。其中“Γ”型濾波器濾波范圍較寬，“T”型濾波器的特性近似于工頻諧振特性。它們對工頻干擾都有較強的削弱作用。
i)變電站二次設備調試與運行維護所需的試驗設備變電站所有開關量的輸入和輸出觸點(跳閘和監視信號)以及數字量輸出(如串口)都應采用光電隔離。
